音声入力の切り換え


character_bullet-large 内蔵マイクの使用

character_bullet-largeオーディオ機器/外部マイク（XLR、3ピン）の使用


character_diamond音声記録方式について

圧縮方式などの音声記録方式は、［ファイルフォーマット］によって異なります。

［ファイルフォーマット］

記録方式

サンプリングレート/ビット

［MOV］

リニアPCM（LPCM）

48 kHz/24 bit

［MP4］

AAC

48 kHz/16 bit

［AVCHD］

Dolby Audio™

48 kHz/16 bit


character_diamond音声入力信号の選択

音声チャンネル1/音声チャンネル2に録音する音声信号を選択します。

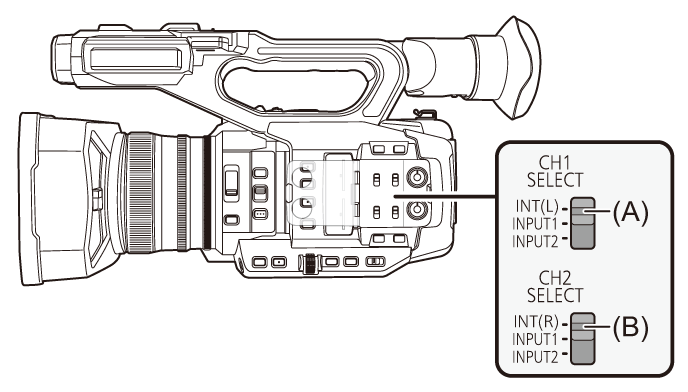

image_audio-sw1

(A) CH1 SELECTスイッチ

(B) CH2 SELECTスイッチ


CH1 SELECTスイッチの設定

CH2 SELECTスイッチの設定

記録する入力信号

音声チャンネル1

音声チャンネル2

〈INT（L）〉

〈INT（R）〉

内蔵マイク〈L〉

内蔵マイク〈R〉

〈INPUT1〉

〈AUDIO INPUT1〉端子

〈INPUT2〉

〈AUDIO INPUT2〉端子

〈INPUT1〉

〈INT（R）〉

〈AUDIO INPUT1〉端子

内蔵マイク〈R〉

〈INPUT1〉

〈AUDIO INPUT1〉端子

〈INPUT2〉

〈AUDIO INPUT2〉端子

〈INPUT2〉

〈INT（R）〉

〈AUDIO INPUT2〉端子

内蔵マイク〈R〉

〈INPUT1〉

〈AUDIO INPUT1〉端子

〈INPUT2〉

〈AUDIO INPUT2〉端子


character_diamond音声入力の設定確認

モードチェックのAUDIO画面で、音声入力の設定を確認できます。

bullet02モードチェックのAUDIO画面について（character_referenceAUDIO画面 ）


内蔵マイクの使用

  1. CH1 SELECTスイッチを〈INT（L）〉の位置にする。

内蔵マイク〈L〉の音声信号が音声チャンネル1に記録されます。

  1. CH2 SELECTスイッチを〈INT（R）〉の位置にする。

内蔵マイク〈R〉の音声信号が音声チャンネル2に記録されます。


bullet02マイクの風切り音を低減するには、［音声］メニュー character_arrow ［記録チャンネル設定］ character_arrow ［CH1マイクローカット］/［CH2マイクローカット］ character_arrow ［入］を選択します。


オーディオ機器/外部マイク（XLR、3ピン）の使用

  1. 〈AUDIO INPUT1〉/〈AUDIO INPUT2〉端子に、オーディオ機器または外部マイクを接続する。

  1. 〈INPUT1〉/〈INPUT2〉スイッチで接続した音声入力を切り換える。

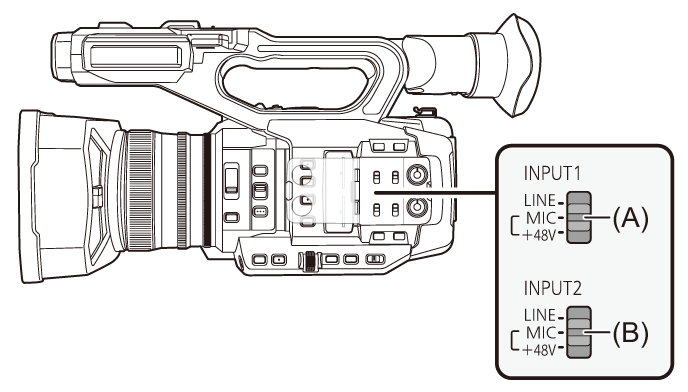

image_audio-sw2

(A) 〈INPUT1〉スイッチ

(B) 〈INPUT2〉スイッチ


接続機器

〈INPUT1〉/〈INPUT2〉スイッチの設定

メニュー設定（各チャンネル個別に設定できます）

［マイク入力1］/［マイク入力2］character_asterisk1

［ライン入力1］/［ライン入力2］character_asterisk2

オーディオ機器

〈LINE〉

無効

［4dB］、［0dB］

外部マイク

〈MIC〉

［−40dB］、［−50dB］、［−60dB］

無効

外部マイク（電源供給あり）

〈+48V〉

［−40dB］、［−50dB］、［−60dB］

無効

  1. 工場出荷値：［−50dB］

  1. 工場出荷値：［0dB］


bullet02超指向性マイクロホンAG-MC200G（別売品）をご使用の場合は、［マイク入力1］/［マイク入力2］を［−50dB］に設定してください。

bullet02外部マイク（XLR、3ピン）を取り外したあとは、CH1 SELECT/CH2 SELECTスイッチを〈INT（L）〉または〈INT（R）〉に切り換えて、入力信号を内蔵マイクに設定してください。そのまま撮影すると、音声が記録されません。

bullet02+48 V電源に対応していない機器を接続するときは、〈INPUT1〉/〈INPUT2〉スイッチを〈LINE〉または〈MIC〉に合わせてください。〈+48V〉に合わせると、本機または接続した機器が故障する場合があります。

bullet02+48 V電源に異常が発生すると本機の電源が切れます。

bullet02ファントムマイクを使用すると、バッテリーの持続時間が短くなります。

bullet02接続しない端子のノイズが気になるときは、〈INPUT1〉/〈INPUT2〉スイッチを〈LINE〉に合わせてください。
