付属品/アクセサリーの取り付け

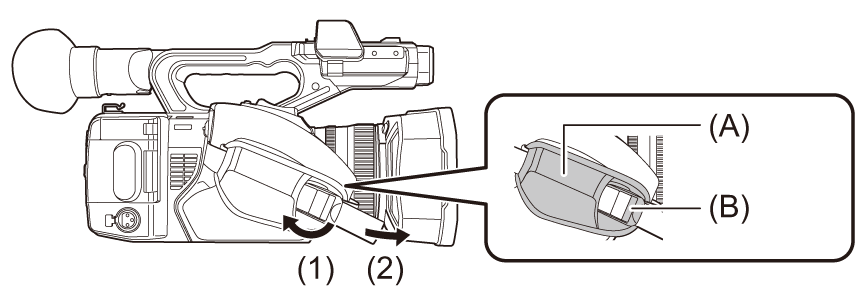

グリップベルトの調整
グリップベルトを手の大きさに合わせて調整してください。
バックルが締まりにくい場合は、パッドを前方へずらして締め直してください。
(A) パッド
(B) バックル
-
バックル部分を開く。
-
ベルトの先端を引っ張る。
レンズフードの取り付け

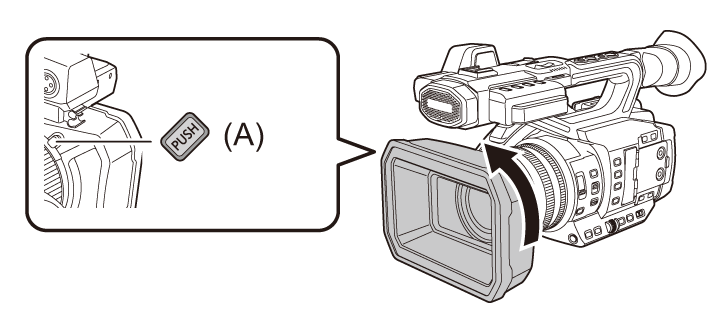

取り外し
(A) レンズフード取り外しボタン
-
レンズフード取り外しボタンを押しながら、レンズフードを矢印の方向に回して取り外す。

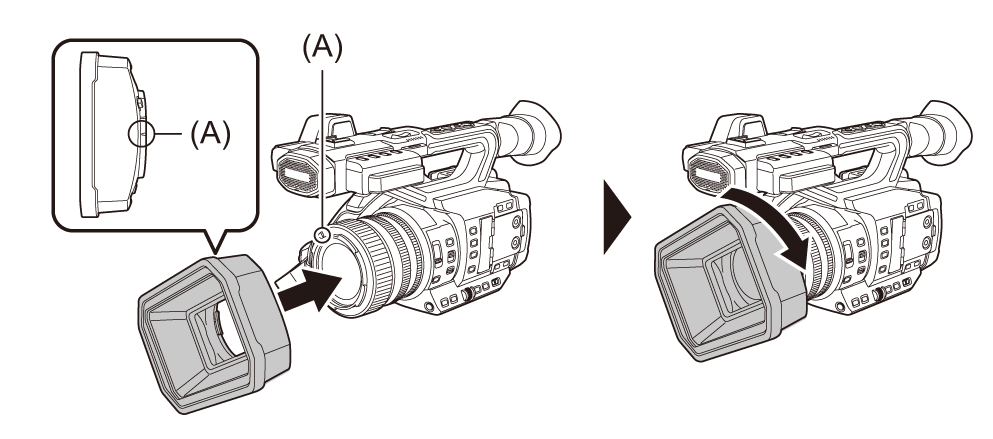

取り付け
(A) 取り付けマーク
-
レンズフードを本機にはめ込む。
レンズフードと本機の取り付けマークを合わせてください。
-
レンズフードを時計方向に回す。
「カチッ」と音がして、ロックされるまで回してください。

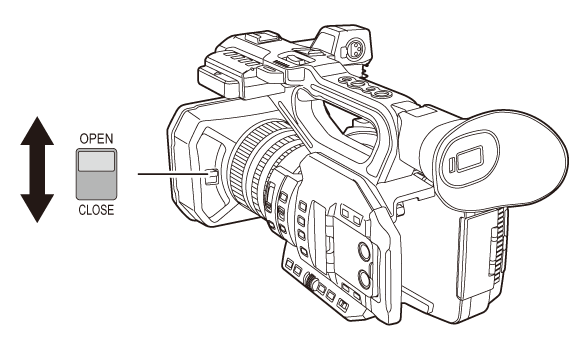

レンズカバーの開閉
レンズカバーの開閉は、レンズカバー開閉レバーで行います。
撮影する場合、レンズカバーを開けてください。
本機を使用しないときは、レンズを保護するためレンズカバーを閉じてください。
|
|

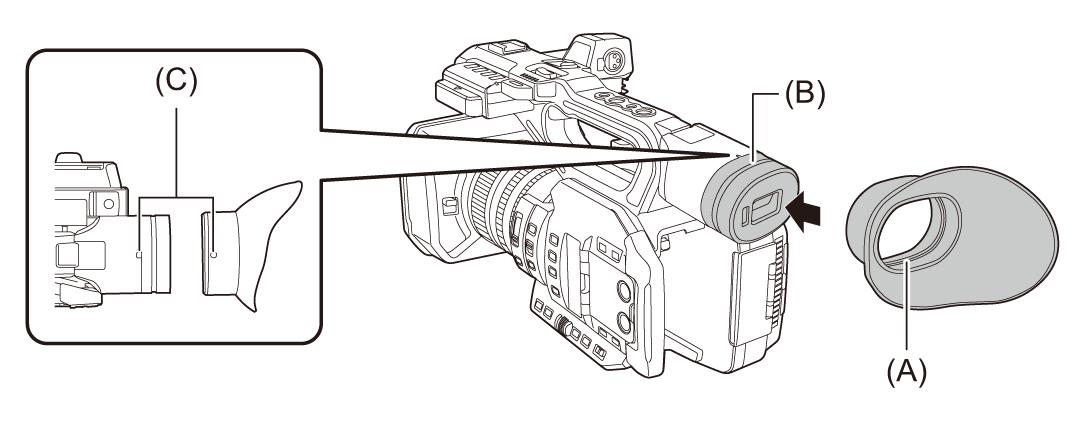

アイカップの取り付け
-
アイカップ取り付け部とアイカップの取り付けマークの位置を合わせる。
-
アイカップ取り付け部のへこみ部分とアイカップ内側の突起部分が合わさるように取り付ける。
取り付けマークの位置まで押し込んでください。
(A) 突起部分
(B) へこみ部分
(C) 取り付けマーク
外部マイクの取り付け
-

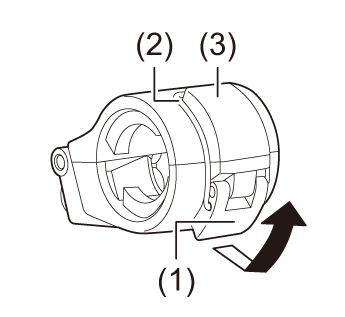

マイクホルダーを開く。
バックル(1)を開き、金具(2)をフック(3)から外してください。
-

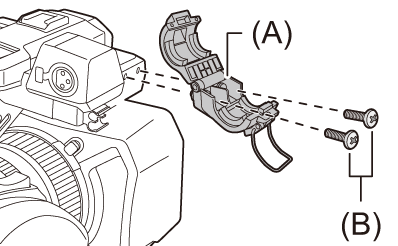

マイクホルダー取り付け部に、マイクホルダーを取り付ける。
市販のドライバーを使って取り付けてください。
マイクホルダー用ねじを取り付ける際にゴムとの摩擦音がしますが、しっかりと締め付けてください。
(A) マイクホルダー
(B) マイクホルダー用ねじ
-
マイクホルダーに外部マイクを取り付け、バックルを閉じて外部マイクを固定する。
金具をフックに引っ掛けて、バックルを矢印の方向に閉じてください。
-

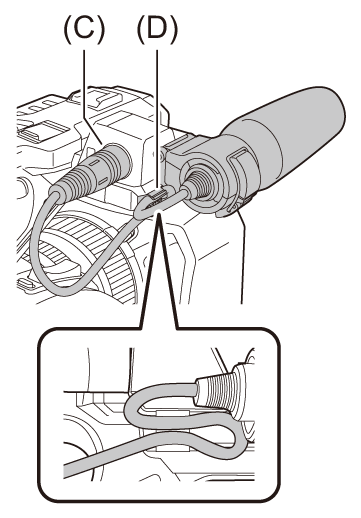

マイクケーブルを〈AUDIO INPUT1〉端子に接続する。
マイクケーブルの配線処理には、本機のマイクケーブルクランプを使用してください。
(C) 〈AUDIO INPUT1〉端子
(D) マイクケーブルクランプ
|
|

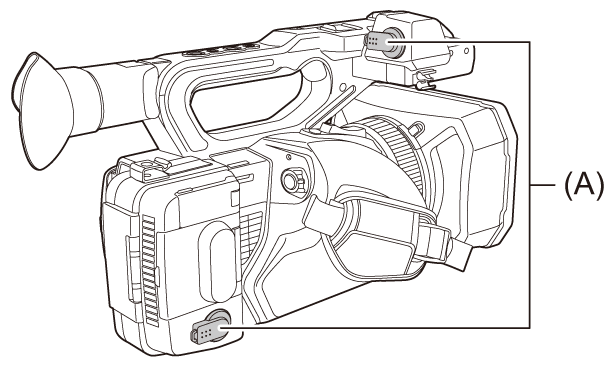

INPUT端子キャップの取り付け
〈AUDIO INPUT1〉端子/〈AUDIO INPUT2〉端子（XLR3ピン）を使用しない場合は、INPUT端子キャップを取り付けてください。
(A) INPUT端子キャップ

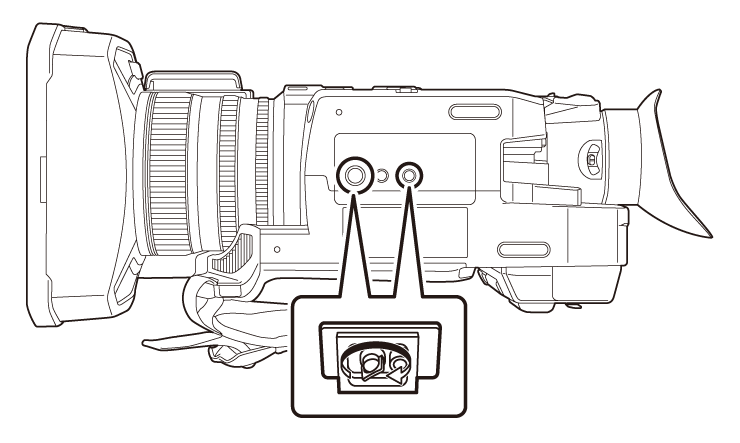

三脚の取り付け
三脚取り付け穴は1/4-20 UNCと3/8-16 UNCのねじに対応しています。
|
|
