420 nm～700 nm、29バンド
Iromiel Hyper
メニュー
メニュー一覧
■ファイル
| ［カメラ接続］ |
|
|---|---|
| ［ファイル接続］ |
|
| ［ENVI接続］ |
|
| ［接続解除］ |
|
| ［設定読み込み］ |
|
| ［設定初期化］ |
|
| ［スケーラブル設定］ |
|
| ［キャリブレーションデータ保存］ |
|
| ［終了］ |
|
■操作
| ［再生＆停止］ |
|
|---|---|
| ［復元］ |
|
| ［記録］ |
|
| ［遮光設定］ |
|
| ［白板設定］ |
|
■表示
| ［タブ・ウィンドウ］ |
|
|---|---|
| ［倍率］ |
|
■その他
| ［バージョン情報］ |
|
|---|---|
| ［言語］ |
|
| ［バックグラウンドカラー］ |
|
スケーラブル設定
キャリブレーションデータの波長を合成し、復元する波長数を削減します。これにより、復元速度が向上します。
- 1［カメラ接続］または［ファイル接続］を行う
-
- カメラまたはファイルと接続し、キャリブレーションデータを読み込みます。

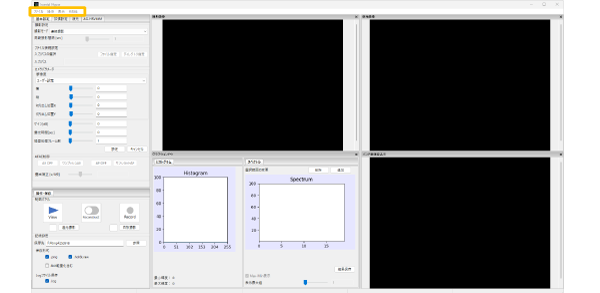

- 2［ファイル］メニューの［スケーラブル設定］をクリックする
-
- スケーラブル設定画面が表示されます。

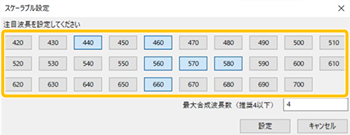

- 3 注目波長（精度を確保するため合成しない波長）を選択する
-
- 選択した波長は水色で表示されます。

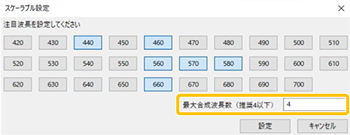

- 4［最大合成波長数］を入力する
-
- 手順3.で選択しなかった波長を、最大いくつの波長を一つの波長として合成するかを設定します。
- 最大合成波長数が大きいほど精度が低下するため、4以下に設定することをお勧めします。
- 5［設定］をクリックする
-

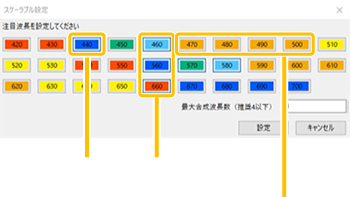

- 合成される波長が色分けされ、処理実行確認画面が表示されます。
-
注目波長：隣り合う波長と合成しない注目波長以外：［最大合成波長数］の値に応じて隣り合う波長と合成 - 6 合成結果を確認し、［OK］をクリックする
-
- キャリブレーションデータが生成され、自動で再接続します。
- ［スケーラブル設定］を行うと、注目波長以外の波長を合成するため、画像にノイズが出やすくなります。また、復元画像の表示バンドが変更されて、色が変わる場合があります。
- ［スケーラブル設定］で生成したキャリブレーションデータは、［ファイル］メニューの［キャリブレーションデータ保存］で保存できます。
■スペクトル表示の変化
420 nm～700 nm、14バンド
注目波長（nm）：440/460/560/570/580/660
キャリブレーションデータ保存
［スケーラブル設定］で作成したキャリブレーションデータを、任意のフォルダーに保存します。次回以降接続時に保存したキャリブレーションデータを使用すると、同じ設定を行う手間を削減できます。
