マイクを接続する
マイクを取り付ける
-
マイクホルダーを開く

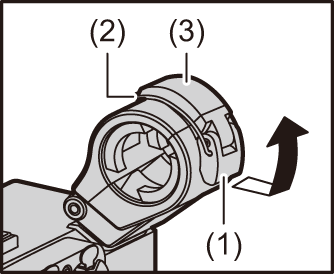

バックル（1）を開き、金具（2）をフック（3）から外してください。
-
マイクホルダーに外部マイクを取り付け、バックルを閉じて外部マイクを固定する

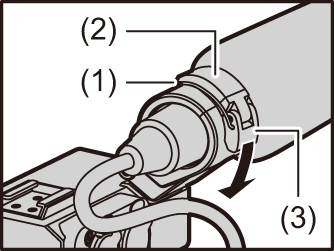

金具（1）をフック（2）に引っ掛けて、バックル（3）を矢印の方向に閉じてください。
|
|
XLRマイクを接続する
|
|
-

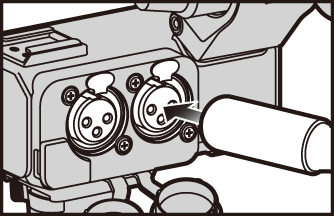

マイクケーブルのプラグを本機のXLR 端子に挿入する
-

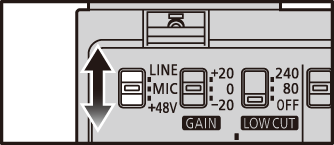

接続する機器に合わせて、LINE／MIC／+48Vスイッチ（INPUT1／INPUT2）を設定する
|
|
LINE |
外部音声機器（ミキサーなど） |
|
|
MIC |
ダイナミックマイクや電池内蔵のマイク |
|
|
+48V |
+48V電源（ファンタム電源）対応のマイク |
[+48V]に設定したときに、+48V電源に対応していない機器を接続すると、接続した機器が故障する場合があります。接続前にご確認ください。
接続しない端子のノイズが気になるときは、LINE／MIC／+48Vスイッチを[LINE]に合わせてください。
-
SELECTスイッチで、録音するチャンネルを設定する（
録音するチャンネルを設定する）
-
GAINスイッチ（INPUT1／INPUT2）で、入力ゲインを設定する（
入力ゲインを設定する）
-
AUDIO LEVELダイヤル（INPUT1／INPUT2／INPUT3）で、録音レベルを設定する（
録音レベルを設定する）
XLR（3ピン）端子のシールドケーブル仕様のXLRマイクケーブルをお使いください。
XLR（3ピン）プラグが2個ついているステレオマイクを使う場合は、XLR 端子（INPUT1）にLchを、XLR端子（INPUT2）にRch を接続してください。

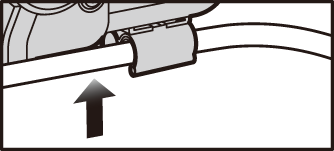

マイクケーブルを本機のケーブルホルダーに取り付けることができます。

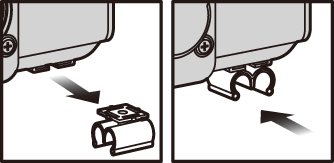

ケーブルホルダーの向きを変えることができます。ケーブルホルダーを取り外し、向きを変えて取り付けてください。

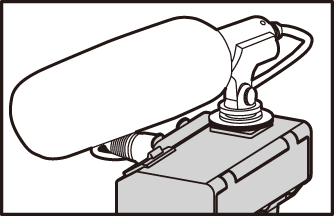

本機のアクセサリーシューには、市販のXLRマイクやマイクホルダーを取り付けることができます。

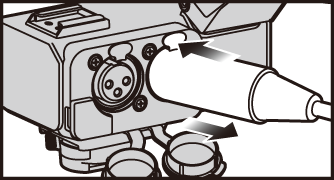

マイクケーブルを取り外す
リリースレバーを押しながら、プラグを持って引き抜く
