音声入力の切り換え


character_bullet-large内蔵マイク/外部マイク（ステレオミニジャック）の使用

character_bullet-largeオーディオ機器/外部マイク（XLR、3ピン）の使用


character_diamond音声記録方式について

圧縮方式などの音声記録方式は、［ファイルフォーマット］によって異なります。

bullet02［システム］メニュー character_arrow ［ファイルフォーマット］

［ファイルフォーマット］

記録方式

サンプリングレート/ビット

［MOV］

リニアPCM（LPCM）

48 kHz/24 bit

［MP4］

AAC

48 kHz/16 bit

［AVCHD］

Dolby Audio™

48 kHz/16 bit


character_diamond音声入力信号の選択 （本機にハンドルユニットを取り付けた場合）

音声チャンネル1/音声チャンネル2に録音する音声信号を選択します。

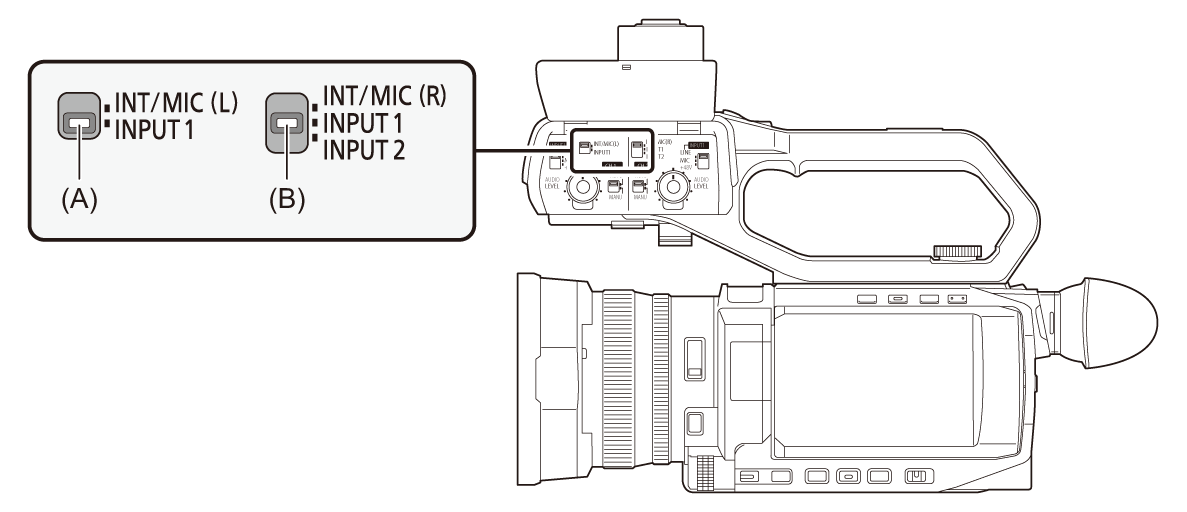

image_audio-sw1

(A) CH1 SELECTスイッチ

(B) CH2 SELECTスイッチ


CH1 SELECTスイッチの設定

CH2 SELECTスイッチの設定

記録する入力信号

音声チャンネル1

音声チャンネル2

〈INT/MIC（L）〉

〈INT/MIC（R）〉

内蔵マイク〈L〉/〈MIC〉端子のLch

内蔵マイク〈R〉/〈MIC〉端子のRch

〈INPUT1〉

内蔵マイク〈L〉/〈MIC〉端子のLch

〈INPUT 1〉端子

〈INPUT2〉

内蔵マイク〈L〉/〈MIC〉端子のLch

〈INPUT 2〉端子

〈INPUT1〉

〈INT/MIC（R）〉

〈INPUT 1〉端子

内蔵マイク〈R〉/〈MIC〉端子のRch

〈INPUT1〉

〈INPUT 1〉端子

〈INPUT 1〉端子

〈INPUT2〉

〈INPUT 1〉端子

〈INPUT 2〉端子


character_diamond音声入力の設定確認

モードチェックのAUDIO画面で、音声入力の設定を確認できます。

bullet02モードチェックのAUDIO画面について（character_referenceAUDIO画面 ）


内蔵マイク/外部マイク（ステレオミニジャック）の使用

〈MIC〉端子に外部マイク（ステレオミニジャック）を接続した場合、内蔵マイクから〈MIC〉端子に接続した外部マイクの音声入力に切り換わります。


character_diamond本機にハンドルユニットを取り付けた場合

内蔵マイクまたは外部マイク（ステレオミニジャック）の音声入力に切り換えるには次の設定をしてください。


  1. CH1 SELECTスイッチを〈INT/MIC（L）〉の位置にする。

内蔵マイク〈L〉または〈MIC〉端子に接続した外部マイクのLchの音声信号が音声チャンネル1に記録されます。

  1. CH2 SELECTスイッチを〈INT/MIC（R）〉の位置にする。

内蔵マイク〈R〉または〈MIC〉端子に接続した外部マイクのRchの音声信号が音声チャンネル2に記録されます。


bullet02マイクの風切り音を低減するには、［音声］メニュー character_arrow ［入力設定］ character_arrow ［CH1マイクローカット］/［CH2マイクローカット］ character_arrow ［入］を選択します。


オーディオ機器/外部マイク（XLR、3ピン）の使用

  1. 本機にハンドルユニットを取り付ける。

  1. 〈INPUT 1〉/〈INPUT 2〉端子に、オーディオ機器または外部マイクを接続する。

  1. 〈INPUT1〉/〈INPUT2〉スイッチで接続した音声入力を切り換える。

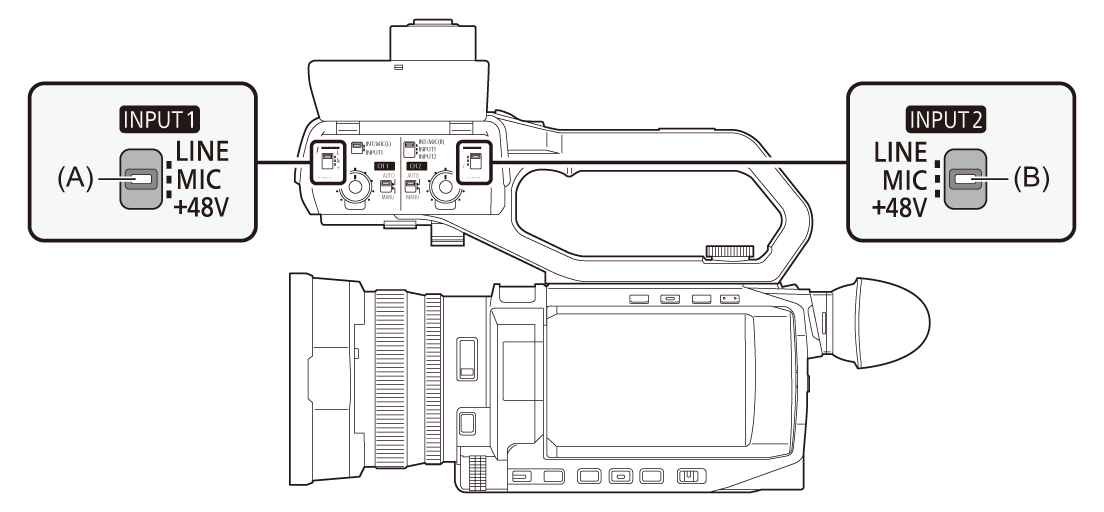

image_audio-sw2

(A) 〈INPUT1〉スイッチ

(B) 〈INPUT2〉スイッチ


接続機器

〈INPUT1〉/〈INPUT2〉スイッチの設定

メニュー設定（各チャンネル個別に設定できます）

［音声］メニュー character_arrow ［ハンドルユニットINPUT設定］

［INPUT1マイクレベル］/［INPUT2マイクレベル］character_asterisk1

［INPUT1ラインレベル］/［INPUT2ラインレベル］character_asterisk2

オーディオ機器

〈LINE〉

無効

［4dB］、［0dB］

外部マイク

〈MIC〉

［−40dB］、［−50dB］、［−60dB］

無効

外部マイク（電源供給あり）

〈+48V〉

［−40dB］、［−50dB］、［−60dB］

無効

  1. 工場出荷値：［−50dB］

  1. 工場出荷値：［0dB］


bullet02超指向性マイクロホンAG-MC200G（別売品）をご使用の場合は、［INPUT1マイクレベル］/［INPUT2マイクレベル］を［−50dB］に設定してください。

bullet02ハンドルユニットを取り外した場合、内蔵マイク/外部マイク（ステレオミニジャック）の音声入力に切り換わります。

bullet02外部マイク（XLR、3ピン）を取り外したあとは、CH1 SELECT/CH2 SELECTスイッチを〈INT/MIC（L）〉または〈INT/MIC（R）〉に切り換えて、入力信号を内蔵マイクに設定してください。そのまま撮影すると、音声が記録されません。

bullet02+48 V電源に対応していない機器を接続するときは、〈INPUT1〉/〈INPUT2〉スイッチを〈LINE〉または〈MIC〉に合わせてください。〈+48V〉に合わせると、本機または接続した機器が故障する場合があります。

bullet02+48 V電源に異常が発生すると本機の電源が切れます。

bullet02ファントムマイクを使用すると、バッテリーの持続時間が短くなります。

bullet02接続しない端子のノイズが気になるときは、〈INPUT1〉/〈INPUT2〉スイッチを〈LINE〉に合わせてください。
