Alimentazione

È possibile usare una batteria o un alimentatore CA (opzionale/disponibile in commercio) per alimentare l'unità.

bullet02L'unità è compatibile con le seguenti batterie. (Informazioni aggiornate a gennaio 2025)

– AG-VBR59 (in dotazione/opzionale, supporta la carica rapida)

bullet02AG-VBR59 supporta la carica rapida. Usare un caricabatterie (AG-BRD50: opzionale) per effettuare la carica rapida.

È stato rilevato che in alcuni mercati vengono resi disponibili all'acquisto gruppi batterie non originali che appaiono molto simili al prodotto originale. Alcuni di questi gruppi batterie non sono adeguatamente protetti con una protezione interna per soddisfare i requisiti delle norme di sicurezza appropriate. Esiste la possibilità che questi gruppi batterie possano prendere fuoco o esplodere. È necessario sapere che non siamo responsabili di eventuali incidenti o guasti derivanti dall'uso di un gruppo batterie non originale. Per assicurare la sicurezza dei prodotti consigliamo di usare un gruppo batterie originale Panasonic.


character_bullet-largeInstallazione e rimozione della batteria

character_bullet-largeCaricamento della batteria

character_bullet-largeTempo di ricarica e tempo di registrazione standard


Installazione e rimozione della batteria

bullet02Premere il tasto di accensione per spegnere l’unità. (character_referenceAccensione e spegnimento dell'unità)

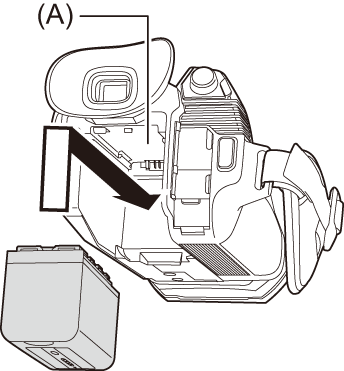

  1. Spingere la batteria contro la sezione montaggio batteria (A) sull'unità principale e farla scorrere in avanti per fissarla.

bullet02Premere la batteria verso l’interno fino a percepire un rumore di scatto e a bloccarla.

unit_battery-insert01


character_diamondRimozione della batteria

Assicurarsi di tenere premuto il pulsante dell’alimentazione finché l’indicatore di stato (B) non si spegne. Quindi rimuovere la batteria, sostenendo l'unità per evitare che cada.

bullet02Spostare la leva di rilascio batteria nella direzione indicata dalla freccia (1) e rimuovere la batteria quando è sbloccata.

unit_battery-insert02


Caricamento della batteria

Ricaricare tramite un alimentatore CA (opzionale/disponibile in commercio) e un cavo USB (disponibile in commercio).

Al momento dell’acquisto la batteria non è carica. Usarla solo dopo averla caricata sufficientemente.

Si consiglia l’acquisto di una batteria supplementare.

bullet02Si consiglia di effettuare la carica della batteria in un luogo con temperatura ambiente da 10 °C a 30 °C (lo stesso vale per la temperatura della batteria).

bullet02La batteria non viene caricata quando l'alimentazione elettrica è attiva.

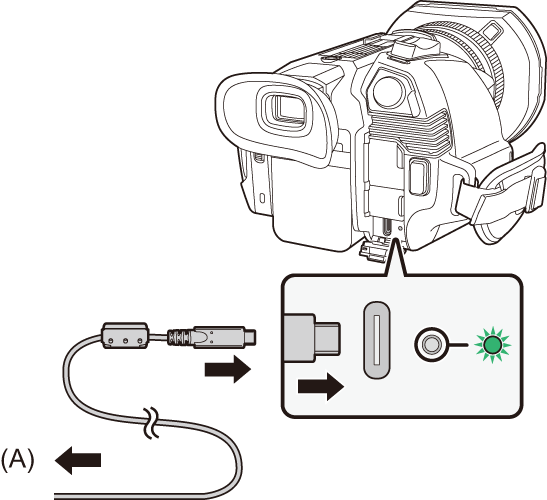

co_other_battery_charge


(A) All'alimentatore CA



  1. Collegare il cavo USB all’alimentatore CA e al terminale DC IN di questa unità.

bullet02Inserire a fondo il cavo USB.

  1. Inserire l’alimentatore CA in una presa CA.

bullet02La ricarica inizia appena la spia di carica si accende in verde. Si spegnerà una volta terminata la carica.

bullet02Se la spia di carica lampeggia (character_referenceIndicatore di carica durante la carica)


character_diamondCollegamento alla presa CA di rete

È possibile alimentare questa unità attraverso la presa CA di rete accendendola dopo aver collegato l'alimentatore CA.

Anche quando si utilizza l'alimentatore CA per registrare le immagini, lasciare la batteria collegata.

Questo consente di continuare a registrare anche se si verifica un'interruzione di corrente o se l'alimentatore CA si scollega accidentalmente dalla presa CA di rete.


bullet02Si consiglia di utilizzare un alimentatore CA Panasonic opzionale (DMW-AC11) per fornire alimentazione e ricaricare.

bullet02È anche possibile utilizzare un caricabatterie (AG-BRD50: opzionale) per la ricarica.

bullet02È possibile utilizzare un alimentatore CA e un cavo USB disponibili in commercio per alimentare e ricaricare questa unità.

  1. Specifiche consigliate per l’alimentatore CA disponibile in commercio

character_minus_regularSupporto per PD (Power Delivery)

character_minus_regularSupporto per l’erogazione di corrente continua a 9 V/3 A (27 W)

character_minus_regularterminale USB di tipo C

  1. Per l’alimentazione e la ricarica, utilizzare un cavo USB con una potenza di uscita pari o superiore a 27 W.

bullet02Per la ricarica è anche possibile utilizzare un alimentatore CA con 5 V/500 mA o più.

Tuttavia è possibile che i tempi di ricarica siano più lunghi rispetto a quando si utilizza l’alimentatore CA consigliato.

bullet02Il funzionamento non è garantito con tutti i dispositivi disponibili in commercio.

bullet02Consigliamo di usare batterie Panasonic (character_referenceAlimentazione).

bullet02Se si utilizzano batterie di tipo diverso, non è possibile garantire la qualità di questo prodotto.

bullet02Non riscaldare o esporre a fiamma.

bullet02Non lasciare la batteria/le batterie per molto tempo in auto, esposta/e alla luce solare diretta e con le portiere e i finestrini chiusi.

bullet02Non esporre a bassa pressione dell'aria ad elevate altitudini.

bullet02Non esporre a pressione dell'aria estremamente bassa, in quanto questo può portare ad esplosioni o perdita di liquidi e gas infiammabili.


Tempo di ricarica e tempo di registrazione standard

Numero parti batteria

Tensione/capacità (minima)

Tempo di carica

AG-VBR59 (in dotazione/opzionale)

7,28 V/5900 mAh

Circa 5 h


Numero parti batteria

[FREQUENZA]

Tempo di registrazione continua

icon_model-cx20

icon_model-cx18

AG-VBR59 (in dotazione/opzionale)

[59.94Hz]

Circa 4 h 35 min

Circa 4 h 35 min

[50.00Hz]

Circa 4 h 50 min

Circa 4 h 50 min


bullet02“h” è l’abbreviazione di ora e “min” di minuto.

bullet02Il tempo di carica si riferisce ad una temperatura ambiente di 25 °C ed un'umidità relativa di funzionamento del 60 %.Con altre temperature e umidità, la carica potrebbe richiedere più tempo.

bullet02L'autonomia di registrazione continua si riferisce all'uso dell'unità che rispetta tutte le condizioni seguenti. Se si usa l'unità in altre condizioni, l'autonomia in registrazione continua diminuirà.

– Quando sono impostati i valori predefiniti di fabbrica ([FORMATO FILE] è [MOV] e [FORMATO REG.] è [2160-59.94p/HEVC LongGOP 200M]/[2160-50.00p/HEVC LongGOP 200M])

– Quando è utilizzato il monitor LCD e il cavo non è collegato al terminale di ingresso/uscita esterno

bullet02Il tempo di caricamento è il tempo per caricare quando la capacità di caricamento della batteria si è esaurito. Il tempo di carica o l'autonomia di registrazione continua differiscono in base alla condizione di uso, ad esempio temperatura alta o bassa.


bullet02La batteria diventa calda dopo l’uso o dopo la carica, ma non si tratta di un malfunzionamento.


character_diamondControllo del livello di batteria residuo

È possibile controllare la carica residua della batteria con il display di stato dell’alimentazione sul monitor LCD o con l’indicatore sulla batteria in dotazione.


Controllo della carica residua della batteria con il monitor LCD

La visualizzazione dello stato della batteria cambia in quest'ordine imageicon_battery_6 character_arrow imageicon_battery_5 character_arrow imageicon_battery_4 character_arrow imageicon_battery_3 character_arrow imageicon_battery_2 character_arrow imageicon_battery_1 mentre la carica residua della batteria diminuisce. Lampeggia in rosso quando il livello residuo della batteria è zero.


bullet02Il display di stato dell’alimentazione potrebbe non essere visualizzato a seconda dell’impostazione presente nel menu.

bullet02La riparazione o la copia della clip, o l’aggiornamento del firmware non è possibile se lampeggia in rosso.


Controllo della carica residua della batteria con la batteria

bullet02La carica residua della batteria può essere verificata con il display indicatore premendo il pulsante <CHECK> sulla batteria quando non è in carica.

– Il livello residuo della batteria è un’indicazione approssimativa.

– L'indicatore non si illumina anche se viene premuto il pulsante <CHECK> quando la carica residua della batteria è zero. Caricare la batteria.

bullet02La progressione della carica viene notificata dalla posizione di lampeggiamento dell’indicatore mentre la batteria è in fase di carica.

Una volta completata la carica, l’indicatore si spegne.

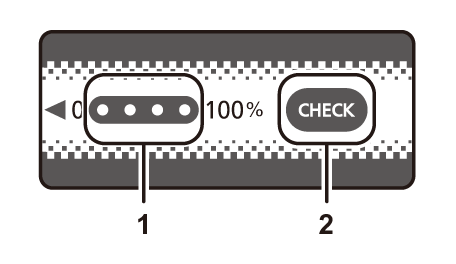

other_battery_indicator

  1. Indicatore

  1. Pulsante <CHECK>


Visualizzazione dell’indicatore

bullet02Il colore e lo stato di illuminazione/lampeggiamento dell’indicatore indicato dall’icona nella tabella sono i seguenti.

– imageicon_battery_indicator_flash: Lampeggiante in verde

– imageicon_battery_indicator_on: Illuminato in verde

– imageicon_battery_indicator_off: Spento

Display indicatore

Carica residua della batteria/progresso della carica

Durante il controllo del livello residuo di carica della batteria

In carica

other_battery_indicator_remain1

other_battery_indicator_charge1

Da 0 % a 25 %

other_battery_indicator_remain2

other_battery_indicator_charge2

Da 25 % a 50 %

other_battery_indicator_remain3

other_battery_indicator_charge3

Da 50 % a 75 %

other_battery_indicator_remain4

other_battery_indicator_charge4

Da 75 % a 100 %

bullet02La visualizzazione dell’indicatore è un’indicazione approssimativa. Se la batteria è collegata all'unità o al caricabatterie, verificare la carica residua sul dispositivo sul quale è installata la batteria. Il livello residuo potrebbe differire da quello visualizzato con l’indicatore sulla batteria.
