6. Enregistrement vidéo spécial
Sortie HDMI des données vidéo RAW

Sortie HDMI des données vidéo RAW

Les données vidéo RAW 12 bits avec une résolution maximale de 5,9K peuvent être sorties via HDMI vers un enregistreur externe compatible.

Lorsque [Sortie données RAW HDMI] est réglé sur [ON], l’écran de menu cesse d’être transmis via HDMI.

Avant de régler [Sortie données RAW HDMI] sur [ON], préparez à l’avance un environnement dans lequel l’écran de menu peut être affiché sur un ordinateur équipé de « LUMIX Tether » ou sur un moniteur SDI.

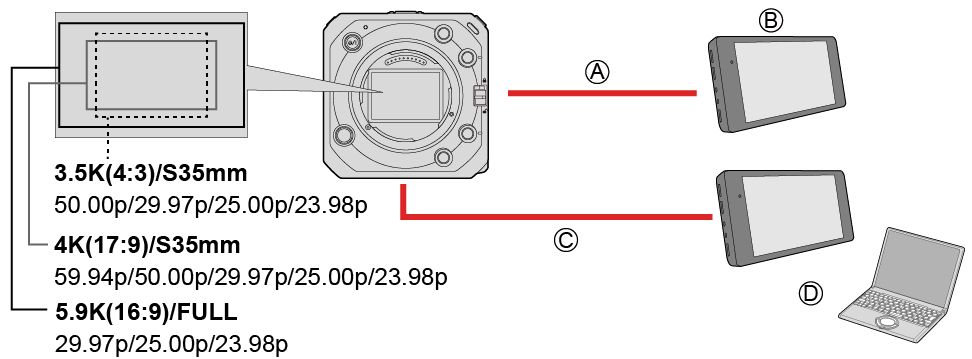

img_firmware update_01

maru_alphabet_a Câble HDMI (disponible dans le commerce)

Sortie des données vidéo RAW

maru_alphabet_b Enregistreur externe

maru_alphabet_c Câble BNC (disponible dans le commerce)
(lors de l’utilisation de « LUMIX Tether », il est possible d’utiliser un câble de connexion USB (disponible dans le commerce) / un câble LAN (disponible dans le commerce) ou une connexion Wi-Fi.)

Sortie des informations d’enregistrement ou de l’écran de menu.

maru_alphabet_d Moniteur SDI ou ordinateur sur lequel « LUMIX Tether » est installé

L’enregistrement des données vidéo RAW de cet appareil photo a été confirmé sur l’enregistreur externe suivant. (En date d’octobre 2021)

–Moniteur enregistreur ATOMOS Ninja V 4K HDR (AtomOS 10.71 ou supérieur)
Pour plus de détails, veuillez contacter ATOMOS.

–Blackmagic Design « Blackmagic Video Assist 5″ 12G HDR », « Blackmagic Video Assist 7″ 12G HDR » (ver. 3.5 ou supérieure)
Pour plus de détails, veuillez contacter Blackmagic Design.

Cela ne garantit pas toutes les fonctionnalités que l’enregistreur externe compatible peut avoir.

Vous aurez besoin d’un logiciel compatible pour éditer les données vidéo RAW enregistrées avec l’enregistreur externe.

Visitez le site suivant pour télécharger les données LUT ou consulter les informations d’assistance les plus récentes :

https://panasonic.jp/support/global/cs/dsc/

(En anglais uniquement)

Sortie de données vidéo RAW via HDMI

Préparatifs :

number_k_01 Connectez l’appareil photo et l’enregistreur externe à l’aide d’un câble HDMI disponible dans le commerce (sortie HDMI).

number_k_02 Connectez l’appareil photo et le moniteur SDI à l’aide d’un câble BNC disponible dans le commerce (sortie SDI).
Ou connectez l’appareil photo à un ordinateur sur lequel « LUMIX Tether » est installé. (Enregistrement connecté)

Pour plus d’informations sur les méthodes de connexion du moniteur externe ou de l’enregistreur externe, consultez « Raccordement du moniteur externe ». (Raccordement au moniteur externe)

1Réglez [Sortie données RAW HDMI].

[MENU/SET] arrow_menu [ menuicon_video ] [ menuicon_imageformat ] [Sortie données RAW HDMI] [ON]

sc_cap_hdmi_raw

Après avoir réglé [Sortie données RAW HDMI] sur [ON], affichez l’écran de menu avec un moniteur SDI ou un ordinateur sur lequel « LUMIX Tether » est installé et utilisez l’appareil photo.

2Sélectionnez [Qualité enr.].

[MENU/SET] arrow_menu [ menuicon_video ] [ menuicon_imageformat ] [Qualité enr.] ([Qualité enr.] (lorsque [Sortie données RAW HDMI] est sélectionné))

sc_cap_hdmi_raw_quality

3Réglez l’entrée HDMI sur l’enregistreur externe.

Une fois le raccordement terminé, les images s’affichent sur l’écran de l’enregistreur externe.

Lorsque l’écran de menu ne peut pas être affiché, vous pouvez définir [Sortie données RAW HDMI] sur [OFF] à l’aide de l’une des méthodes suivantes :

–En appuyant sur une touche Fn enregistrée avec [Sortie données RAW HDMI]. (Mémorisation des fonctions sur les touches Fn)

–En appuyant sur [MENU/SET], [Q.MENU] et [Fn3] simultanément. ([Affichage info. (HDMI/SDI)] bascule sur [AUTO].)

Il existe des différences par rapport au fonctionnement de la sortie HDMI normale.

–[Sortie enr. HDMI] dans le menu [Personnel] ([ENTREES/SORTIES]).
[Conversion Descendante] n’est pas disponible. Permet de transmettre à la résolution et la fréquence d’images d’enregistrement de [Qualité enr.].

–[Affichage info. (HDMI/SDI)] du menu [Config.] ([ENTREES/SORTIES])
Lorsque [HDMI] est sélectionné, il passe à [AUTO].
Lors du réglage sur [AUTO], les informations s’affichent sur le périphérique externe de la sortie via SDI.

Consultez également le mode d’emploi du dispositif externe.

[Qualité enr.] (lorsque [Sortie données RAW HDMI] est sélectionné)

[Fréquence du système] : [59.94Hz (NTSC)]

[Qualité enr.]	[Zone capteur en vidéo]	Résolution	Fréquence d’images d’enregistrement
5.9K/30p/16:9	[FULL]	5888x3312	29,97p
5.9K/24p/16:9	[FULL]	5888x3312	23,98p
4K/60p/17:9	[S35mm]	4128x2176	59,94p
4K/30p/17:9			29,97p
4K/24p/17:9			23,98p
3.5K/30p/4:3*1		3536x2656	29,97p
3.5K/24p/4:3*1		3536x2656	23,98p

[Fréquence du système] : [50.00Hz (PAL)]

[Qualité enr.]	[Zone capteur en vidéo]	Résolution	Fréquence d’images d’enregistrement
5.9K/25p/16:9	[FULL]	5888x3312	25,00p
4K/50p/17:9	[S35mm]	4128x2176	50,00p
4K/25p/17:9		4128x2176	25,00p
3.5K/50p/4:3*1		3536x2656	50,00p
3.5K/25p/4:3*1		3536x2656	25,00p

*1Vidéo anamorphique (4:3)

Valeur binaire : 12 bits

Format audio : LPCM (2c.)

[Zone capteur en vidéo] est fixé à la zone d’image en fonction du réglage [Qualité enr.].

Les fonctions suivantes ne sont pas réglables :

–[Filtrer] et [ajout. liste] en [Qualité enr.]

–[Qualité enr. (Ma liste)]

Lorsque le module microphone XLR (DMW-XLR1 : en option) est installé, [Régl. adapt. micro. XLR] peut être réglé sur [96kHz/24bit] ou sur [48kHz/24bit].

Affichage de la sortie SDI lors de la sortie de données vidéo RAW

Les images transmises via SDI afficheront des images équivalentes à celles enregistrées en V-Log à des fins de vérification. [Assist. Visual. V-Log] peut utiliser [Assist. Visual. LUT (SDI)] appliqué avec le préréglage [Vlog_709].

La LUT de l’affichage de sortie SDI ne peut pas être modifiée.

Lorsque vous utilisez [Assist. Visual. LUT (SDI)], [709] s’affiche à l’écran et [RAW] s’affiche à l’écran comme un élément [Assist. Visual. LUT (HDMI)].

[Spotmètre de luminance] et [BASE/RANGE] de [Zebra Pattern] sont définis sur les unités « d’ouverture ». (Calculé comme « Ouverture 0 »=42% (IRE))

[Sortie code temp. HDMI] / [Commande enr. HDMI]

Le time code de l’appareil photo peut être ajouté et transmis via HDMI vers l’enregistreur externe.

L’enregistrement peut également être démarré et arrêté sur l’enregistreur externe à l’aide de la touche d’enregistrement vidéo de l’appareil photo.

number_k_01 Réglez [Sortie code temp. HDMI] sur [ON].

[MENU/SET] arrow_menu [ menuicon_video ] [ menuicon_imageformat ] [Time Code] [Sortie code temp. HDMI] [ON]

number_k_02 Réglez [Commande enr. HDMI] sur [ON].

[MENU/SET] arrow_menu [ menuicon_custom ] [ menuicon_in_out ] [Sortie enr. HDMI] [Commande enr. HDMI] [ON]

[Commande enr. HDMI] peut être réglé lorsque [Sortie code temp. HDMI] est réglé sur [ON].

Vous pouvez simultanément transmettre via SDI vers un autre enregistreur externe, ajouter un time code et démarrer/arrêter l’enregistrement.

number_k_03 Réglez le menu.

–[MENU/SET] arrow_menu [ menuicon_video ] [ menuicon_imageformat ] [Time Code] [Sortie Time Code SDI] [ON]

–[MENU/SET] arrow_menu [ menuicon_custom ] [ menuicon_in_out ] [Sortie enr. SDI] [Commande enr. SDI] [ON]
