Noms des éléments

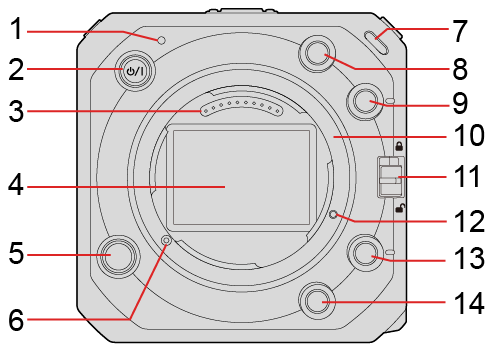

1Indicateur d’état (Affichage des voyants / indicateurs)

Il affiche l’état de l’alimentation.

2Touche ON/OFF de l’appareil photo [] (Mise sous tension de l’appareil photo)

3Points de contact

4Capteur

5Touche de déverrouillage de l’objectif

6Bouton de verrouillage de l’objectif

7Voyant tally avant (Affichage des voyants / indicateurs)

Il s’allume lorsque l’enregistrement démarre. Il clignote également lorsque la durée d’enregistrement disponible sur le support d’enregistrement devient courte. Si vous ne souhaitez pas que le voyant s’allume ou si vous souhaitez modifier la luminosité, vous pouvez le définir sur l’écran de menu. ([Lampe-témoin])

8Touche Fn ([Fn2]) (Touches Fn)

9Touche Fn ([Fn3]) (Touches Fn)

10Monture

11Commutateur de verrouillage de fonctionnement (Commandes de réglage de l’appareil photo)

12Orifice fileté pour extension de fonction

13Touche Fn ([Fn4]) (Touches Fn)

14Touche Fn ([Fn5]) (Touches Fn)

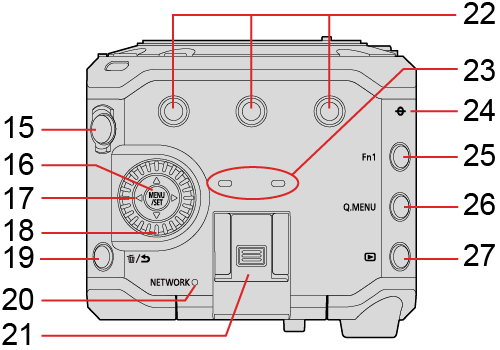

15Touche d’enregistrement vidéo (Enregistrement de vidéos)

16Touche [MENU/SET] (Commandes de réglage de l’appareil photo, Méthodes d’actionnement du menu)

17Touches du curseur (Commandes de réglage de l’appareil photo)

18Molette de contrôle (Commandes de réglage de l’appareil photo)

19Touche [] (Supprimer) / Touche [] (Annuler)

20Voyant de connexion [NETWORK] (Affichage des voyants / indicateurs)

Affiche l’état du réseau.

21Griffe (cache de la griffe)

Gardez le cache de la griffe hors de portée des enfants pour éviter qu’il ne soit avalé.

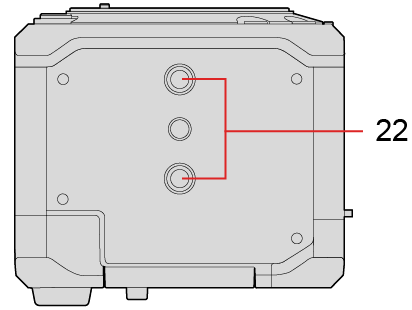

22Monture pour trépied

Vous pouvez fixer un trépied, une plate-forme ou une cage pour appareil photo, etc.

La taille de la vis de fixation est de 1/4-20 UNC (la longueur de la vis est de 5,5 mm (0,22 pouce) ou moins)

Si vous tentez de fixer une vis d’une longueur supérieure à 5,5 mm (0,22 pouce), vous ne pourrez peut-être pas la fixer correctement ou elle pourrait endommager l’appareil photo.

23Microphone stéréo

Ne bouchez pas le microphone avec le doigt. Le son serait difficile à enregistrer.

24[] (Repère de référence de la distance d’enregistrement)

25Touche Fn ([Fn1]) (Touches Fn)

26Touche [Q.MENU] (Menu d’accès rapide)

27Touche [] (Lecture) (Lecture de vidéos)

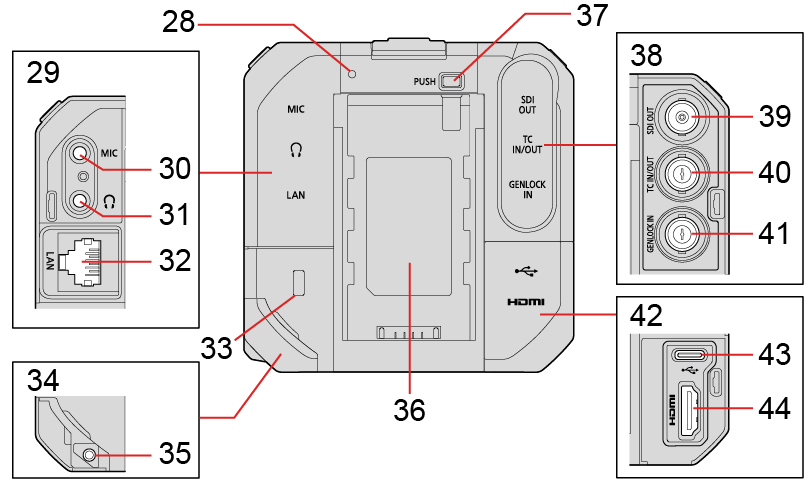

28Voyant tally arrière (Affichage des voyants / indicateurs)

Il fonctionne de la même manière que voyant tally avant. Vous pouvez définir que le voyant s’allume sur l’écran de menu séparément du voyant tally avant. ([Lampe-témoin])

29Couvre-bornes AUDIO

30Borne [MIC] (Microphones externes (en option))

Permet de raccorder un microphone externe.

31Prise casque (Casque)

Permet de raccorder un casque pour le moniteur audio.

32Borne [LAN]

Alimentation à partir d’une alimentation PoE+. (Alimentation à partir d’une alimentation PoE+)

Vous pouvez contrôler l’appareil photo à distance en le raccordant à un ordinateur sur lequel le logiciel « LUMIX Tether » est installé. (Enregistrement connecté)

Vous pouvez commander l’appareil photo à distance en le connectant à l’aide d’un câble LAN au point d’accès sans fil auquel le smartphone sur lequel le logiciel « LUMIX Tether » est installé est connecté. (Connexion à un smartphone (connexion au réseau local câblé))

Vous pouvez diffuser en direct les images et le son de l’appareil photo sur Internet en connectant un PC équipé du logiciel de streaming et l’appareil photo à un routeur. (13. Fonction de streaming)

33Fente de sécurité

La fixation d’un équipement antivol peut empêcher le vol. Nous ne sommes pas responsables des dommages pouvant résulter d’un vol.

34Couvre-borne DC IN

Gardez le couvre-borne DC IN hors de portée des enfants pour éviter qu’il ne soit avalé.

35Emplacement de fixation du dispositif de blocage de câble (Fixation du dispositif de blocage de câble)

36Emplacement de fixation de la batterie

37Touche de déverrouillage de la batterie

38Couvre-bornes BNC

39Borne [SDI OUT] (Raccordement du moniteur externe)

Permet de raccorder des moniteurs externes, etc. et d’émettre un signal SDI.

40Borne [TC IN/OUT] (Préparatifs pour la synchronisation du Time Code)

Permet de raccorder un dispositif externe et d’entrer/émettre un time code.

41Borne [GENLOCK IN] (Réglages Genlock)

Permet de raccorder un dispositif externe et d’entrer un signal de synchronisation.

42Couvre-bornes HDMI

43Borne [USB]

Vous pouvez contrôler l’appareil photo à distance en le raccordant à un ordinateur sur lequel le logiciel « LUMIX Tether » est installé. (Enregistrement connecté)

Importez les données de prise de vue en raccordant l’appareil à un ordinateur. (Importation des images sur un ordinateur)

44Borne [HDMI] (Type A) (Raccordement du moniteur externe)

Permet de raccorder un moniteur externe, etc. d’émettre un signal vidéo.

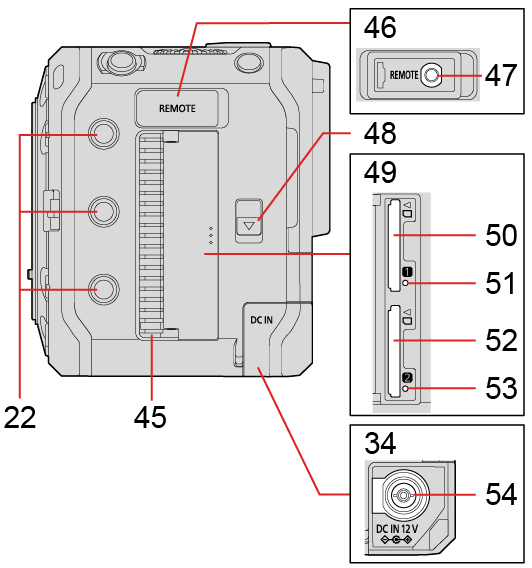

45Sortie de ventilation

Sortie de la ventilation de refroidissement. Ne la bloquez pas lorsque vous utilisez cet appareil photo.

46Couvre-borne REMOTE

Gardez le couvre-borne REMOTE hors de portée des enfants pour éviter qu’il ne soit avalé.

47Borne [REMOTE] (Utilisation d’une commande à distance)

Vous pouvez contrôler une partie des fonctions à distance en raccordant la commande à distance (disponible dans le commerce) à l’appareil photo. (Un déclencheur à distance Panasonic (DMW-RS2) ne peut pas être utilisé.)

48Levier de dégagement du couvercle du logement pour carte

49Couvercle du logement pour carte

50Logement pour carte 1 (Insertion des cartes (en option))

51Voyant d’accès à la carte 1

52Logement pour carte 2 (Insertion des cartes (en option))

53Voyant d’accès à la carte 2

54Borne [DC IN 12 V] (Alimentation avec un adaptateur secteur)

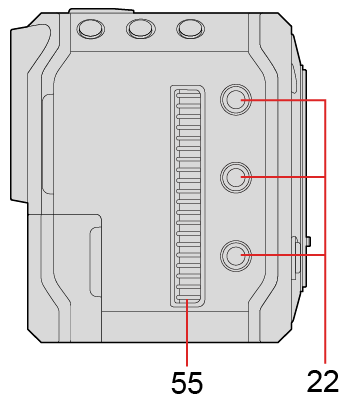

55Entrée de ventilation

Entrée de la ventilation de refroidissement. Ne la bloquez pas lorsque vous utilisez cet appareil photo.
