新增双编解码器录制功能[X2100]


双编解码器录制功能现已可用。


character_bullet-large双编解码器录制

character_bullet-largeMOV格式/MP4格式视频数据的文件夹名（双编解码器录制）

character_bullet-large缩略图中的剪辑显示

character_bullet-large剪辑信息显示

character_bullet-large拍摄时屏幕显示

character_bullet-large警告系统

character_bullet-large无法同时使用记录功能


双编解码器录制

可以通过单独的[记录格式]设置同时进行主记录和子记录。

次录制会以比主录制的[记录格式]设置的画质低的画质录制场景。


co_other_dual-codec_rec

(A) 卡插槽1（主记录）

(B) 卡插槽2（子记录）

(C) 开始记录

(D) 暂停


  1. 正在记录

  1. 以低画质录制


  1. 选择[系统]菜单character_arrow [文件格式] character_arrow [MOV]或[MP4]。

  1. 设置[记录格式]和[双码流设置]。

[系统]菜单character_arrow [记录格式]

[记录设置]菜单character_arrow [双码流设置]


[FHD 50Mbps]

以50 Mbps的比特率进行记录。


[FHD 8Mbps]

以8 Mbps的比特率进行记录。


bullet02有关设置项的详情（character_reference关于可使用双编解码器记录进行设置的[记录格式]和[双码流设置]的注释）

bullet02在子记录侧记录的剪辑的设置如下:

– 将以与主录制端相同的文件格式进行录制。

– 记录为FHD（1920×1080）。

– 记录的帧速将与主记录侧的记录格式相同。

  1. 选择[记录设置]菜单character_arrow [双卡槽功能] character_arrow [双码流记录]。

bullet02[DUAL 50M]或[DUAL 8M]显示在摄像机图像画面上的2个插槽功能显示中。

bullet02当无法进行双编解码器记录时，例如当记忆卡未插入卡插槽2中时，[DUAL 50M]/[DUAL 8M]的显示将被删除。

  1. 按REC按钮。


bullet02如果卡插槽1中没有可记录记忆卡，则无法开始记录。

bullet02在以下情况下，对卡插槽1进行正常记录:

– 卡插槽2中没有可记录记忆卡

– 卡插槽2中的记忆卡上没有剩余空间

bullet02即使子记录侧的记忆卡出现错误，主记录侧的记录也不会停止。

如果主记录侧的记忆卡出现错误，则停止记录。

bullet02如果在主记录侧记录期间自动分割剪辑，则子记录侧的分割时间与主记录侧相同。

bullet02在以下情况下，无法进行双编解码器记录:

– 当[文件格式]或[记录格式]设置为不支持双编解码器录制的项目时

– 当[网络]菜单character_arrow [网络功能]设置为除[关]以外的选项时

bullet02设置双编解码器记录时，以下USER按钮功能不可用:

– [记录回看]

– [删除最后片段]

bullet02有些记录功能无法同时使用。（character_reference无法同时使用记录功能）

bullet02使用连续播放功能时禁用双编解码器录制。


character_diamond关于可使用双编解码器记录进行设置的[记录格式]和[双码流设置]的注释

bullet02当[双码流设置]设置为[FHD 50Mbps]时

[文件格式]

[频率]

[记录格式]

子记录的比特率

[MOV]

[59.94Hz]

[2160-29.97p/420LongGOP 100M]

[2160-23.98p/420LongGOP 100M]

50 Mbps

[50.00Hz]

[2160-25.00p/420LongGOP 100M]


bullet02当[双码流设置]设置为[FHD 8Mbps]时

[文件格式]

[频率]

[记录格式]

子记录的比特率

[MOV]

[59.94Hz]

[2160-29.97p/420LongGOP 100M]

[2160-23.98p/420LongGOP 100M]

[1080-59.94p/422ALL-I 200M]

[1080-59.94p/422LongGOP 100M]

[1080-59.94i/422ALL-I 100M]

[1080-59.94i/422LongGOP 50M]

[1080-29.97p/422ALL-I 100M]

[1080-23.98p/422ALL-I 100M]

8 Mbps

[50.00Hz]

[2160-25.00p/420LongGOP 100M]

[1080-50.00p/422ALL-I 200M]

[1080-50.00p/422LongGOP 100M]

[1080-50.00i/422ALL-I 100M]

[1080-50.00i/422LongGOP 50M]

[1080-25.00p/422ALL-I 100M]

[MP4]

[59.94Hz]

[2160-29.97p/420LongGOP 72M]

[2160-23.98p/420LongGOP 72M]

[1080-59.94p/420LongGOP 50M]

[1080-59.94i/420LongGOP 50M]

[1080-23.98p/420LongGOP 50M]

[1080-59.94p/420LongGOP 28M]

[1080-29.97p/420LongGOP 20M]

[1080-23.98p/420LongGOP 24M]

[50.00Hz]

[2160-25.00p/420LongGOP 72M]

[1080-50.00p/420LongGOP 50M]

[1080-50.00i/420LongGOP 50M]

[1080-50.00p/420LongGOP 28M]

[1080-25.00p/420LongGOP 20M]


bullet02要设置[双码流设置]，请事先进行以下菜单设置:

– [记录设置]菜单character_arrow [记录功能] character_arrow [记录模式] character_arrow [标准]

– [网络]菜单character_arrow [网络功能] character_arrow [关]

– [系统]菜单character_arrow [文件格式] character_arrow [MOV]或[MP4]

– [系统]菜单character_arrow [超级慢动作] character_arrow [关]


MOV格式/MP4格式视频数据的文件夹名（双编解码器录制）

根据本装置的设置，文件夹名称的第四到第八个字符有所不同。

other_mov_folder

  1. 记录设置

M: 标准记录、同时记录（卡插槽1）、双编解码器记录（主记录）

S: 双编解码器记录（子记录）

T: 同时记录（卡插槽2）


bullet02另请参阅“MOV格式/MP4格式视频数据的文件夹名”的描述。


缩略图中的剪辑显示

osd_thumbnail_clip-dualcodec

  1. 双编解码器录制

显示在使用双编解码器记录的剪辑（主记录/子记录）上。

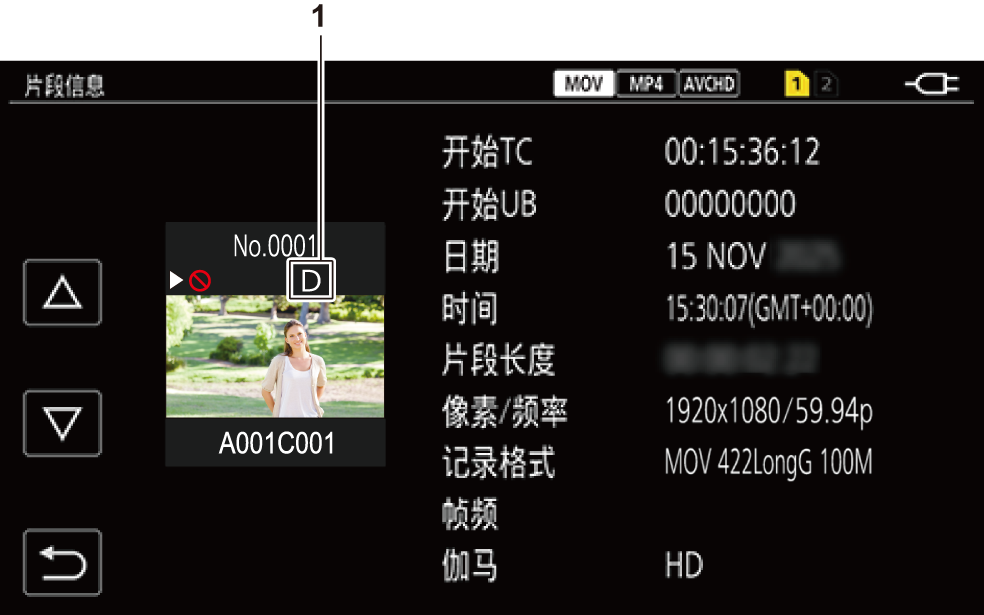

剪辑信息显示

osd_thumbnail_clip_info_dualcodec_sch

  1. 双编解码器录制

显示在使用双编解码器记录的剪辑（主记录/子记录）上。


拍摄时屏幕显示

other_display_status_rec_dualcodec

  1. 2插槽功能（双编解码器录制）


[DUAL 50M]:

启用双编解码器记录且[双码流设置]为[FHD 50Mbps]时


[DUAL 8M]:

启用双编解码器记录且[双码流设置]为[FHD 8Mbps]时



警告系统

当在本装置打开后或在操作期间检测到错误时，在LCD液晶屏的图像画面或TALLY指示灯通知错误的发生。按照以下指示处理错误。


character_diamond错误信息指示的错误情形


提醒

画面显示

说明

动作和原因

摄像机图像画面

[双码流记录错误 <卡槽 2>]

在双编解码器记录期间，子记录侧的记忆卡出错。

bullet02在主记录侧的记忆卡上继续记录。

bullet02[双码流记录错误 <卡槽 2>]显示在模式检查的STATUS屏幕的警告字段中。

bullet02更换记忆卡或删除不需要的剪辑。

[双码流记录错误 <卡槽 2>]

[<超过最大片段数>]

在双编解码器记录期间，您尝试在子记录侧记忆卡的剪辑数量超过上限时进行记录。

bullet02在主记录侧的记忆卡上继续记录。

bullet02[双码流记录错误 <卡槽 2>] [<超过最大片段数>]在STATUS屏幕的警告显示字段中显示，以进行模式检查。

bullet02更换记忆卡或删除不需要的剪辑。


无法同时使用记录功能

根据设置的记录功能，存在无法同时使用的记录功能。

bullet02表中使用的符号含义如下。

character_check-mark: 可同时使用。

—: 无法同时使用。


需额外设置的记录功能

已设置的记录功能

预录制

接续录制

同时录制

背景录制

预录制


character_check-mark

character_check-mark

—

接续录制

character_check-mark


—

—

同时录制

character_check-mark

—


—

背景录制

—

—

—


双编解码器录制

character_check-mark

—

—

—

间隔录制

—

—

character_check-mark

—

超慢录制

—

—

—

—

需额外设置的记录功能

已设置的记录功能

双编解码器录制

间隔录制

超慢录制

预录制

character_check-mark

—

—

接续录制

—

—

—

同时录制

—

character_check-mark

—

背景录制

—

—

—

双编解码器录制


—

—

间隔录制

—


—

超慢录制

—

—
