وصف الأجزاء

character_bullet-largeالوحدة الرئيسية

character_bullet-largeوحدة الذراع [‎X2100‏]‏/[X1600‏]


الوحدة الرئيسية

bullet02الرسوم التوضيحية في هذا المستند بدون وحدة الذراع (icon_model-x2100 ملحق، icon_model-x1600 اختياري).

bullet02icon_model-x1200 لا يدعم وحدة الذراع.

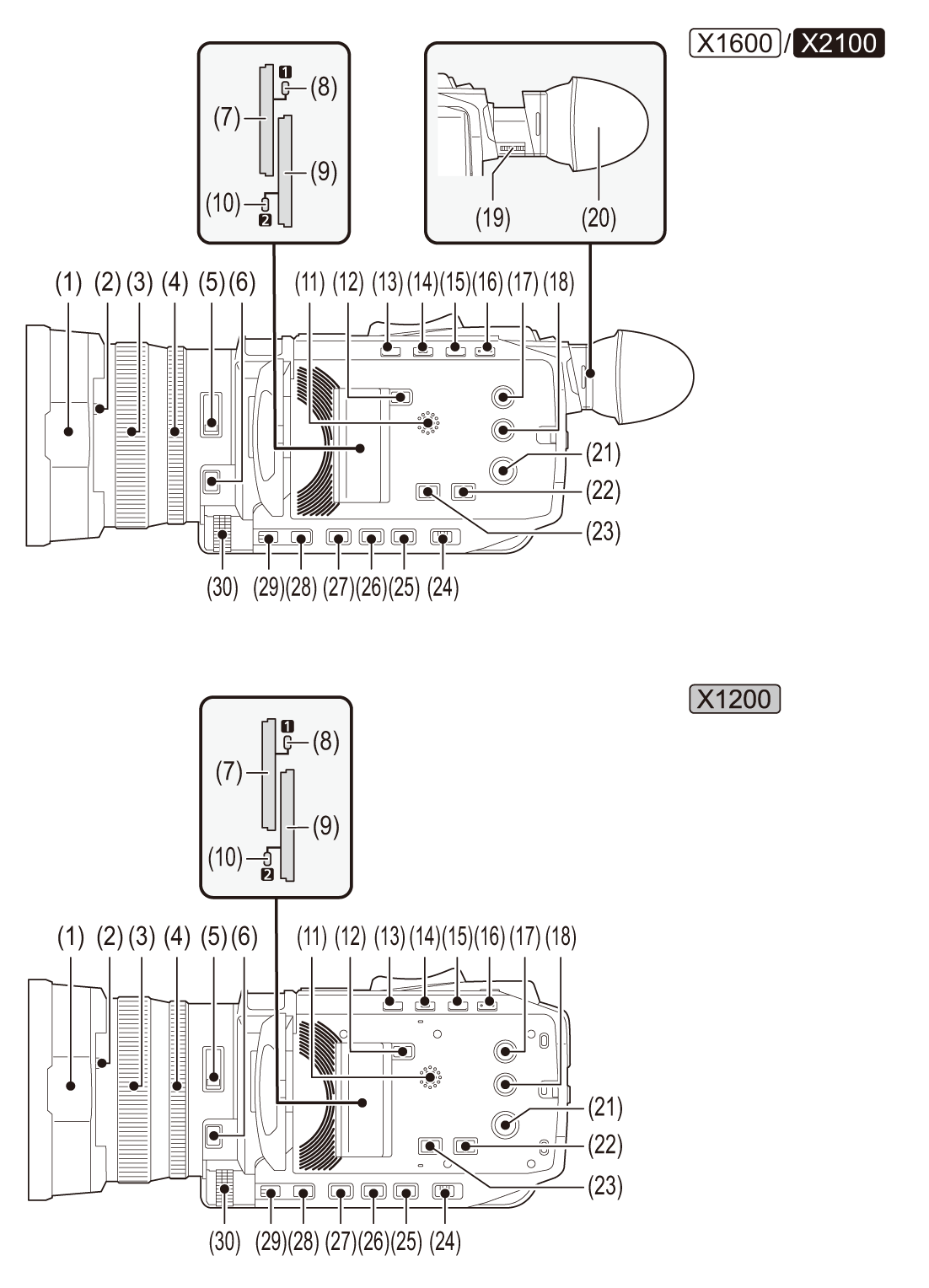

body_parts_rightside_ara

  1. واقي العدسة (character_reference_araتركيب واقي العدسة)

  1. ذراع فتح غطاء العدسة (character_reference_araفتح وإغلاق غطاء العدسة)

يفتح/يغلق غطاء العدسة.

  1. حلقة التركيز (character_reference_araالتركيز (التركيز اليدوي))

عند الضغط على زر <‎FOCUS A/M/character_infinity‎> للتعيين على وضع التركيز اليدوي ([MF‏])، يمكنك التركيز يدويًا.

  1. الحلقة الخلفية (character_reference_araالقزحية, مستوى AE (تعويض التعرض للضوء), تعديل موضع الزوم)

يمكنك إجراء عمليات الزوم يدويًا وضبط القزحية (توقف العدسة)، وضبط مستوى AE (تعويض التعرض للضوء).

bullet02يمكنك تبديل الوظيفة المراد ضبطها عن طريق الإعداد من خلال القائمة، أو الضغط على زر USER المخصص لـ [REAR RING‏]، أو لمس أيقونة زر USER.

  1. مفتاح <ND FILTER> (character_reference_araتعديل السطوع)

يختار مرشح ND ليناسب إضاءة الهدف.


<1/64>:

تخفيض كمية الضوء التي تدخل مستشعر MOS حتى 1/64.


<1/16>:

تخفيض كمية الضوء التي تدخل مستشعر MOS حتى 1/16.


<1/4>:

تخفيض كمية الضوء التي تدخل مستشعر MOS حتى 1/4.


<CLR>:

عدم استخدام مرشح ND.


  1. زر ‎<FOCUS A/M/character_infinity>‎‎‏ (character_reference_araالتركيز (التركيز اليدوي)) ‎

يحدد وظيفة التركيز.

يتغير [AF‏] و[MF‏] في كل مرة تضغط فيها على الزر. تنتقل نقطة البؤرة إلى ما لا نهاية بعد الضغط مع الاستمرار على الزر، ثم يتم تشغيل وضع التركيز اليدوي.


[AF‏]:

يقوم بالتغيير إلى وضع التركيز التلقائي. يقوم وضع التركيز التلقائي بضبط التركيز تلقائيًا.


[MF‏]:

يقوم بالتغيير إلى وضع التركيز اليدوي. قم بالتحكم في حلقة التركيز يدوياً لضبط التركيز


  1. فتحة البطاقة 1 (character_reference_araإدخال/إخراج بطاقة الذاكرة)

فتحة لبطاقة الذاكرة.

  1. مصباح بيان الوصول للبطاقة 1 (character_reference_araحالة مصباح بيان الوصول للبطاقة وبطاقة الذاكرة)

يشير إلى حالة الوصول لتسجيل وتشغيل بطاقة الذاكرة المدرجة في فتحة البطاقة 1.

  1. فتحة البطاقة 2 (character_reference_araإدخال/إخراج بطاقة الذاكرة)

فتحة لبطاقة الذاكرة.

  1. مصباح بيان الوصول للبطاقة 2 (character_reference_araحالة مصباح بيان الوصول للبطاقة وبطاقة الذاكرة)

يشير إلى حالة الوصول لتسجيل وتشغيل بطاقة الذاكرة المدرجة في فتحة البطاقة 2.

  1. السماعة الداخلية

تقوم بإخراج الصوت أثناء التشغيل.

لا يجري إخراج الصوت من السماعة الداخلية في حالة توصيل سماعة رأس بمخرج سماعة الرأس.

  1. زر <SLOT SEL>

لتحديد فتحة البطاقة للتسجيل أو للتشغيل منها.

  1. زر <USER1> (character_reference_araتخصيص الوظائف إلى أزرار USER, مقياس المستوى)

يستخدم كزر ‏USER‏ (USER1).

bullet02يكون مخصصا على [LEVEL GAUGE‏] عند الشراء.

يبدل بين عرض/إخفاء مقياس المستوى.

  1. زر <USER2> (character_reference_araتخصيص الوظائف إلى أزرار USER, تطبيقات الزر USER)

يستخدم كزر ‏USER‏ (USER2).

bullet02يكون مخصصا على [BACKLIGHT‏] عند الشراء.

يبدل بين تمكين/تعطيل وظيفة التحكم التلقائي للقزحية للحصول على تعويض الإضاءة الخلفية.

  1. (خاص بطراز icon_model-x2100/icon_model-x1600)

زر <‎O.I.S.‎>‏/<USER3> (character_reference_araتخصيص الوظائف إلى أزرار USER, وظيفة مثبت الصورة البصري)

يبدل بين تمكين/تعطيل وظيفة مثبت الصورة البصري.

يستخدم هذا أيضًا كزر ‏USER‏ (USER3).

(خاص بطراز icon_model-x1200)

زر <‎FACE DET.‎>‏/<USER3> (character_reference_araتخصيص الوظائف إلى أزرار USER, وظيفة التعرف على الوجه/تتبع AE&AF)

يبدل بين تمكين/تعطيل وظيفة التتبع AE&AF/التعرف على الوجه.

يستخدم هذا أيضًا كزر ‏USER‏ (USER3).

  1. (خاص بطراز icon_model-x2100/icon_model-x1600)

زر ‏<VF>‏/<USER4> (character_reference_araتخصيص الوظائف إلى أزرار USER)

bullet02(خاص بطراز icon_model-x2100)

يقوم بتبديل تشغيل القائمة [VIDEO OUT/LCD/VF‏] character_arrow_ara [VIDEO OUT SEL‏] character_arrow_ara [VF‏] عندما تكون القائمة
[VIDEO OUT/LCD/VF‏] character_arrow_ara [VIDEO OUT SEL‏] character_arrow_ara [SDI + HDMI OUTPUT‏] على [ON‏]. (character_reference_araلضبط كيفية تشغيل/إيقاف شاشة LCD ومنظار الرؤية)

يقوم بتشغيل/إيقاف تشغيل عدسة الكاميرا عندما يكون [SDI + HDMI OUTPUT‏] على [OFF‏].

يستخدم هذا أيضًا كزر ‏USER‏ (USER4).

bullet02(خاص بطراز icon_model-x1600)

يقوم بتشغيل/إيقاف تشغيل محدد المنظر.

يستخدم هذا أيضًا كزر ‏USER‏ (USER4).

bullet02(خاص بطراز icon_model-x1200)

زر ‏<LCD B. LIGHT>‏/<USER4> (character_reference_araتخصيص الوظائف إلى أزرار USER, ضبط الإضاءة الخلفية)

يقوم بتبديل درجة الإضاءة الخلفية لشاشة LCD

يستخدم هذا أيضًا كزر ‏USER‏ (USER4).

  1. زر <THUMBNAIL> (character_reference_araعملية الصورة المصغرة)

اضغط على الزر للتبديل بين شاشة صورة الكاميرا وشاشة الصور المصغرة.

  1. زر <DISP/MODE CHK> (character_reference_araعرض التحقق من الوضع)

للتبديل بين عرض/إخفاء المعلومات بخلاف عداد الوقت وطابع الوقت ونمط حمار وحشي والعلامة.

اضغط مع الاستمرار على الزر لعرض معلومات حول إعدادات وظائف التصوير المختلفة والمعلومات مثل قائمة الوظائف المعينة للزر USER. تقوم كل ضغطة على الزر بتبديل صفحة المعلومات بالترتيب.

  1. (خاص بطراز icon_model-x2100/icon_model-x1600)

قرص ضبط الديوبتر (character_reference_araضبط وإعداد منظار الرؤية [X2100‏]‏/[X1600‏])

يضبط مقياس الديوبتر بحيث يمكن رؤية شاشة منظار الرؤية بوضوح.

  1. (خاص بطراز icon_model-x2100/icon_model-x1600)

إطار العدسة الخارجي (character_reference_araتركيب إطار العدسة الخارجي [X2100‏]‏/[X1600‏])

  1. زر الطاقة (character_reference_araتشغيل/إطفاء الكاميرا)

اضغط على الزر لتشغيل/إيقاف الطاقة.

  1. زر <WHITE BAL> (character_reference_araضبط توازن اللون الأبيض والأسود)

يحدد طريقة ضبط توازن اللون الأبيض.

في كل مرة تضغط فيها على الزر، يتغير توازن اللون الأبيض بالترتيب "مسبق الضبط"، [Ach‏]، [Bch‏].


"مسبق الضبط":

يضبط توازن اللون الأبيض على القيمة المحددة مسبقًا. في كل مرة تضغط فيها إما على الزر USER المخصص لـ [AWB‏] أو تلمس أيقونة الزر USER، يتغير الإعداد بالترتيب [P 3200K‏]، [P 5600K‏]، "VAR" (مثال على شاشة العرض: [V 3200K‏]).


[Ach‏]/[Bch‏]:

يحدد متى تستخدم القيمة المخزنة لضبط توازن اللون الأبيض.


  1. زر ‏<AE LEVEL>‏/<USER6> (character_reference_araتخصيص الوظائف إلى أزرار USER, مستوى AE (تعويض التعرض للضوء))

يبدل بين تمكين/تعطيل وظيفة مستوى AE.

قم بتعيين القيمة المستهدفة لمستوى AE في القائمة [SCENE FILE‏] character_arrow_ara [AE LEVEL EFFECT‏].

يستخدم هذا أيضًا كزر ‏USER‏ (USER6).

  1. مفتاح <AUTO/MANU> (character_reference_araحول الوضع التلقائي/الوضع اليدوي)

يحدد طريقة ضبط التركيز والكسب والقزحية وتوازن اللون الأبيض وسرعة الالتقاط عند التصوير.


<AUTO>:

يضبط تلقائيا. (النمط التلقائي)


<MANU>:

يضبط يدويا. (النمط اليدوي)


  1. زر <SHUTTER> (character_reference_araضبط سرعة الغالق)

يعمل على تبديل وضع الغالق.

  1. زر <GAIN> (character_reference_araالكسب)

يحدد طريقة ضبط درجة إضاءة الشاشة.

  1. زر <IRIS> (character_reference_araالقزحية)

يحدد طريقة ضبط توقف العدسة.

  1. زر <MENU> (character_reference_araالعمليات الأساسية للقائمة)

يعرض القائمة. يؤدي الضغط على الزر <MENU> أثناء عرض القائمة إلى إغلاق القائمة.

اضغط على الزر أثناء عرض شاشة الصور المصغرة لعرض شاشة تشغيل الصور المصغرة، ويمكن حذف المقاطع.

  1. زر <EXIT>

يعود إلى المستوى السابق من القائمة عندما تكون القائمة معروضة. الضغط على الزر <EXIT> دون تأكيد قيمة الإعداد لن يعكس التغيير في الإعداد.

  1. القرص متعدد الاستخدام (character_reference_araالوظيفة اليدوية المتعددة)

ينقل ويحدد ويضبط القائمة أثناء عرض القائمة.

استخدم القرص متعدد الاستخدام لتشغيل الصور المصغرة أيضًا وتحديد الوظيفة اليدوية المتعددة وتحديد/تعيين أيقونات التشغيل المختلفة.

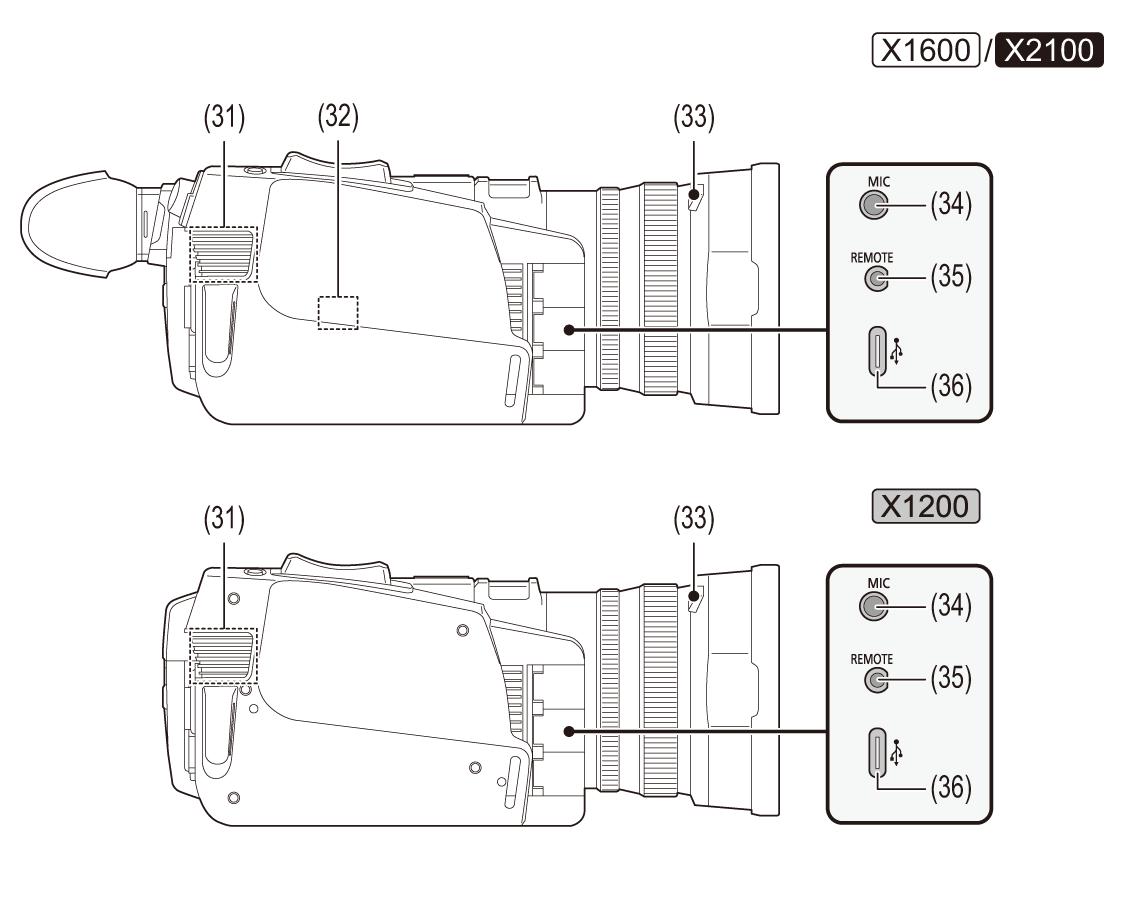

body_parts_leftside1_ara

  1. مدخل المروحة

مدخل المروحة لمروحة التبريد. لا تقم بتغطيته أثناء استخدام الوحدة.

  1. (خاص بطراز icon_model-x2100/icon_model-x1600)

جهاز إرسال شبكة LAN اللاسلكية

  1. زر تحرير واقي العدسة (character_reference_araتركيب واقي العدسة)

  1. طرف توصيل <MIC> (character_reference_araتوصيل ميكروفون خارجي بطرف التوصيل <MIC>, استخدام الميكروفون الداخلي/الميكروفون الخارجي (مقبس استريو صغير))

توصيل ميكروفون خارجي (مقبس ستريو صغير).

  1. طرف توصيل <REMOTE>

يوصل وحدة التحكم عن بعد (متوفر تجاريًا) للتحكم في بعض الوظائف عن بعد.

  1. طرف توصيل USB (character_reference_araوظيفة الاتصال عبر طرف توصيل USB، الاتصال بالشبكة‏)

الاتصال بجهاز كمبيوتر باستخدام كبل USB لتمكين نقل البيانات.


(خاص بطراز icon_model-x2100)

bullet02يمكنك الاتصال بشبكة باستخدام تقنية الربط عبر USB من خلال استخدام كابل USB لتوصيل هذه الوحدة بجهاز ‏iPhone‏/iPad أو Android.

bullet02عند توصيل الوحدة ومهايئ إيثرنت USB (متوفر تجارياً)، يكون الاتصال بالشبكة ممكنًا عبر طرف توصيل شبكة LAN.


body_parts_leftside2

  1. حزام اليد (character_reference_araضبط حزام اليد)

  1. غطاء العدسة (character_reference_araفتح وإغلاق غطاء العدسة)

  1. مخرج المروحة

مخرج المروحة لمروحة التبريد. لا تقم بتغطيته أثناء استخدام الوحدة.

  1. العدسة

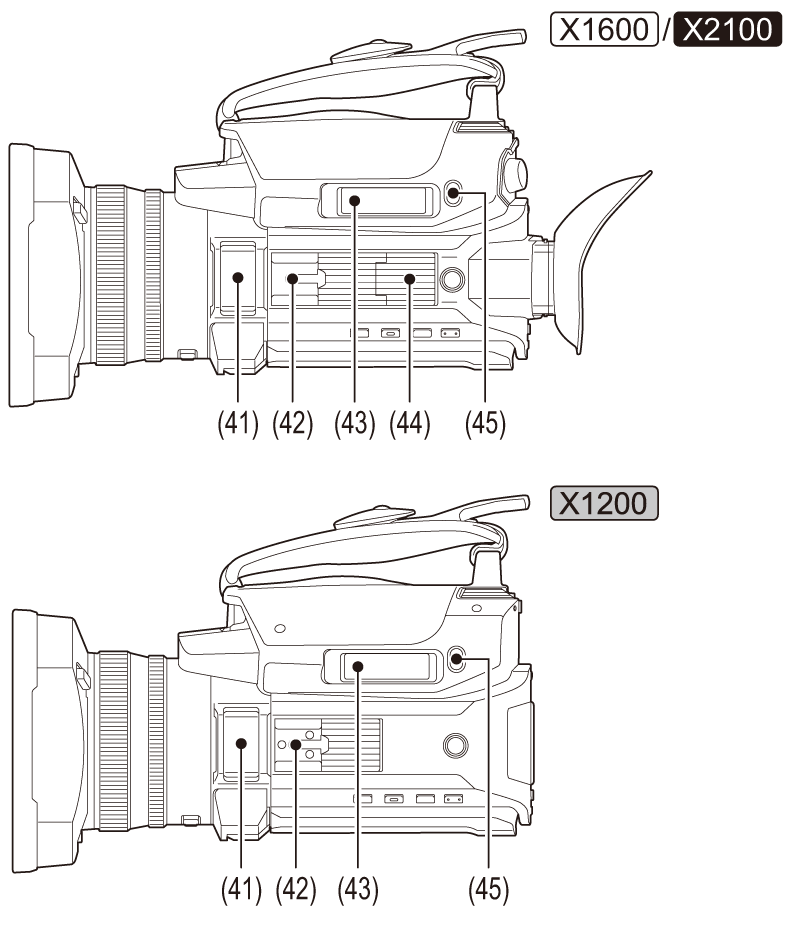

body_parts_frontside_ara

  1. الميكروفون الداخلي (character_reference_araاستخدام الميكروفون الداخلي/الميكروفون الخارجي (مقبس استريو صغير))

هذا هو ميكروفون استريو داخلي ‏<L>‏/<R>.

  1. منصة الملحقات (على الوحدة الرئيسية)

قم بتوصيل مصباح إضاءة الفيديو، وما إلى ذلك.

  1. ذراع الزوم (على المقبض) (character_reference_araتعديل موضع الزوم، تعديل مستوى الصوت أثناء التشغيل)

يضبط زوم الصورة.


<T>:

يقوم بتقريب الصورة.


<W>:

يقوم بإبعاد الصورة.


bullet02ضبط مستوى الصوت عند تشغيل المقاطع.

  1. (خاص بطراز icon_model-x2100/icon_model-x1600)

جزء تركيب وحدة الذراع (character_reference_araتركيب وحدة الذراع [X2100‏]‏/[X1600‏])

  1. زر <USER5> (character_reference_araتخصيص الوظائف إلى أزرار USER, التحقق من مقاطع الفيديو المسجلة)

ستخدم كزر ‏USER‏ (USER5).

bullet02يكون مضبوطًا على [REC CHECK‏] عند الشراء.

يتم تشغيل آخر 3 ثوانٍ تقريبًا من المقطع المصور السابق تلقائيًا.

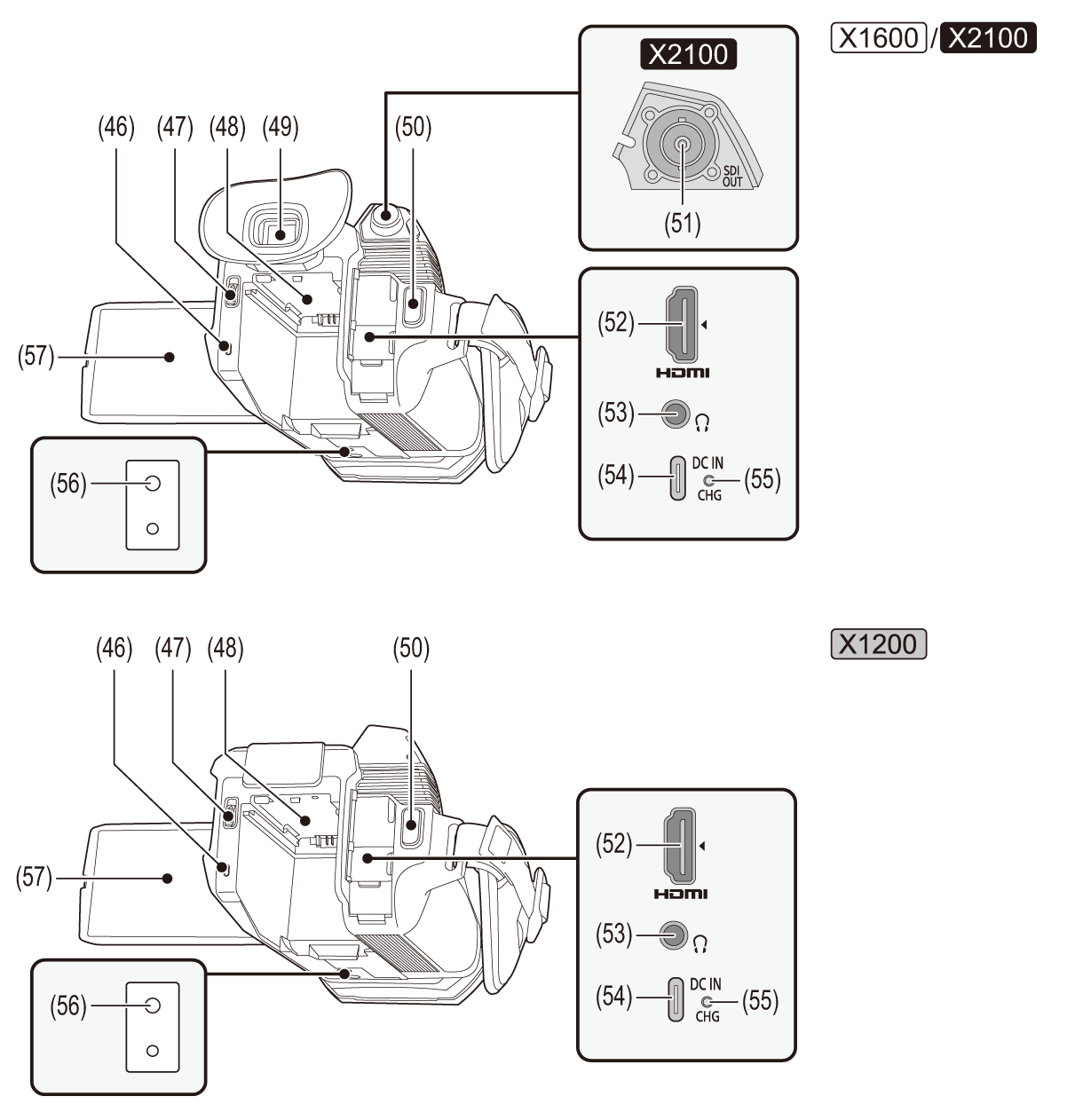

body_parts_backside_ara

  1. مؤشر بيان الحالة (character_reference_araتشغيل/إطفاء الكاميرا)

يضيء عند التشغيل.

  1. ذراع تحرير البطارية (character_reference_araتركيب وإخراج البطارية)

تستخدم عند إخراج البطارية من الوحدة الرئيسية.

  1. جزء تركيب البطارية (character_reference_araتركيب وإخراج البطارية)

تركيب البطارية.

  1. (خاص بطراز icon_model-x2100/icon_model-x1600)

منظار الرؤية (character_reference_araاستخدام منظار الرؤية)

  1. زر REC (على المقبض) (character_reference_araالتصوير)

يبدأ أو يوقف التسجيل.

من الممكن إجراء التسجيل مباشرةً من نمط الصور المصغرة.

  1. (خاص بطراز icon_model-x2100)

طرف توصيل <SDI OUT> (character_reference_araالتليفزيون/الشاشة)

طرف لإخراج إشارة SDI عن طريق توصيل شاشة، وما إلى ذلك.

  1. طرف توصيل <HDMI> (character_reference_araالتليفزيون/الشاشة)

طرف لإخراج إشارة الفيديو عن طريق توصيل شاشة، وما إلى ذلك.

  1. طرف توصيل سماعة الرأس

يوصل سماعات متابعة الصوت.

  1. طرف التوصيل DC IN (character_reference_araشحن البطارية)

يوصل مهايئ التيار المتردد AC الملحق/المتوافر تجارياً ويوفر طاقة خارجية.

  1. مصباح الشحن (character_reference_araشحن البطارية)

يضئ أثناء شحن البطارية.

  1. فتحات تركيب الحامل الثلاثي القوائم (character_reference_araتركيب حامل ثلاثي القوائم)

تركيب الحامل الثلاثي القوائم (من أسفل)

bullet02حجم فتحات التركيب

– ‎1/4-20 UNC (طول المسمار الملولب 5.5 مم أو أقصر)

bullet02قد يؤدي تركيب حامل ثلاثي القوائم مزود بسن ملولب طوله 5.5 مم أو أكثر إلى إتلاف الكاميرا.

  1. شاشة LCD (character_reference_ara‏استخدام شاشة LCD)


وحدة الذراع [‎X2100‏]‏/[X1600‏]

icon_model-x2100 يستخدم الملحقات الملحقة.

icon_model-x1600 يستخدم VW-HU1 الاختياري.

icon_model-x1200 لا يدعم وحدة الذراع.

body_parts_handle_side

(A) مع حامل الميكروفون مثبت

  1. الذراع

  1. جزء تركيب حامل الميكرفون (character_reference_araتركيب الميكروفون الخارجي)

يثبت حامل الميكروفون الملحق باستخدام المسامير الملولبة لحامل الميكروفون.

  1. حامل الميكروفون (character_reference_araتركيب الميكروفون الخارجي)

يثبت الميكروفون الخارجي في مكانه.

  1. الإبزيم (character_reference_araتركيب الميكروفون الخارجي)

يستخدم لفتح وإغلاق حامل الميكروفون.

  1. طرف توصيل ‏<INPUT 1>‏ (XLR، ثلاثي الأسنان) (character_reference_araتركيب الميكروفون الخارجي, دخل الصوت)

يوصل معدات الصوت أو ميكروفون خارجي.

  1. طرف توصيل ‏<INPUT 2>‏ (XLR، ثلاثي الأسنان) (character_reference_araتركيب الميكروفون الخارجي, دخل الصوت)

يوصل معدات الصوت أو ميكروفون خارجي.

  1. مشبك كبل الميكروفون (character_reference_araتركيب الميكروفون الخارجي)

يثبت كبل الميكروفون الخارجي.

  1. مفتاح <INPUT1> (character_reference_araاستخدام جهاز صوت/ميكروفون خارجي (XLR، ثلاثي الأسنان) ‏[X2100‏]‏/[X1600‏])

يقوم بتبديل إشارات إدخال الصوت المتصلة بطرف التوصيل <INPUT 1>.


<LINE>:

حدد عند توصيل معدات الصوت عن طريق خط الإدخال.


<MIC>:

حدد عند توصيل الميكروفون الخارجي.


<‎+48V‎>:

حدد عند توصيل الميكروفون الخارجي ويحتاج الميكروفون إلى مصدر طاقة.


  1. مفتاح CH1 SELECT (character_reference_araدخل الصوت)

يحدد الصوت المراد تسجيله على قناة الصوت 1.


<‎INT/MIC (L)‎>:

يسجل الصوت الصادر من اليسار من الميكروفون المدمج أو طرف توصيل <MIC>.


<INPUT1>:

يسجل إشارات الإدخال من طرف توصيل <INPUT 1>.


  1. مفتاح CH2 SELECT (character_reference_araدخل الصوت)

يحدد الصوت المراد تسجيله على قناة الصوت 2.


<‎INT/MIC (R)‎>:

يسجل الصوت الصادر من اليمين من الميكروفون المدمج أو طرف توصيل <MIC>.


<INPUT1>:

يسجل إشارات الإدخال من طرف توصيل <INPUT 1>.


<INPUT2>:

يسجل إشارات الإدخال من طرف توصيل <INPUT 2>.


  1. مفتاح <INPUT2> (character_reference_araاستخدام جهاز صوت/ميكروفون خارجي (XLR، ثلاثي الأسنان) ‏[X2100‏]‏/[X1600‏])

يقوم بتبديل إشارات إدخال الصوت المتصلة بطرف التوصيل <INPUT 2>.


<LINE>:

حدد عند توصيل معدات الصوت عن طريق خط الإدخال.


<MIC>:

حدد عند توصيل الميكروفون الخارجي.


<‎+48V‎>:

حدد عند توصيل الميكروفون الخارجي ويحتاج الميكروفون إلى مصدر طاقة.


  1. قرص <AUDIO LEVEL CH2> (character_reference_araضبط مستوى تسجيل الصوت)

يضبط مستوى تسجيل قناة الصوت 2.

  1. مفتاح <CH2> (character_reference_araضبط مستوى تسجيل الصوت)

يحدد كيفية ضبط مستوى التسجيل لقناة الصوت 2.


<AUTO>:

يضبط تلقائيا.


<MANU>:

يضبط يدوياً بواسطة القرص <AUDIO LEVEL CH2>.


  1. مفتاح <CH1> (character_reference_araضبط مستوى تسجيل الصوت)

يحدد كيفية ضبط مستوى التسجيل لقناة الصوت 1.


<AUTO>:

يضبط تلقائيا.


<MANU>:

يضبط يدوياً بواسطة القرص <AUDIO LEVEL CH1>.


  1. قرص <AUDIO LEVEL CH1> (character_reference_araضبط مستوى تسجيل الصوت)

يضبط مستوى تسجيل قناة الصوت 1.

  1. المسمار الملولب المثبت لوحدة الذراع (character_reference_araتركيب وحدة الذراع [X2100‏]‏/[X1600‏])

يثبت وحدة الذراع بالوحدة الرئيسية.


body_parts_handle_upperside

  1. غطاء الضوء

bullet02حتفظ بغطاء الضوء بعيدًا عن متناول الأطفال للوقاية من بلعه.

  1. ضوء LED الداخلي (character_reference_araاستخدام ضوء LED الداخلي [X2100‏]‏/[X1600‏]‎)

  1. مصباح التسجيل (character_reference_araمصابيح التسجيل [X2100‏]‎‏/[X1600‏])

يضئ عند بدء التسجيل. يومض عندما ينخفض مستوى البطارية.

يمكن ضبط ما إذا كان سيتم إضاءة المصباح أم لا من القائمة.

  1. منصة الملحقات (على الذراع)

قم بتوصيل مصباح إضاءة الفيديو، وما إلى ذلك.

  1. مفتاح <LIGHT> (character_reference_araاستخدام ضوء LED الداخلي [X2100‏]‏/[X1600‏]‎)

تشغيل/إيقاف مصباح LED الداخلي.

  1. ذراع الإيقاف

يعطل الزر REC (على الذراع) عند التحويل إلى <HOLD>.

  1. زر REC (على الذراع) (character_reference_araالتصوير)

يبدأ أو يوقف التسجيل.

  1. فتحات تركيب الملحقات

يمكن تثبيت الملحقات.

bullet02حجم فتحات التركيب

– 1/4‎-20 UNC (طول المسمار الملولب 5.5 مم أو أقصر)

  1. ذراع الزوم (على الذراع) (character_reference_araتعديل موضع الزوم)

يضبط زوم الصورة.


<T>: يقوم بتقريب الصورة.


<W>: يقوم بإبعاد الصورة.


bullet02تختلف طريقة التحكم في سرعة الزوم بواسطة هذا الذراع عن طريقة التحكم فيها بواسطة ذراع الزوم ذاته (على المقبض).


  1. قرص خفض الإضاءة (character_reference_araاستخدام ضوء LED الداخلي [X2100‏]‏/[X1600‏]‎)

ضبط درجة إضاءة مصباح LED الداخلي.

أدر إلى <+> لزيادة الإضاءة، وأدر إلى <-> لخفض الإضاءة.
