Операции с пиктограммами

Краткое описание операций с пиктограммами

Ролик — это группа данных, записанных во время одной операции съемки и включающих дополнительную информацию, например изображение, звук и метаданные.

Во время просмотра пиктограмм роликов на ЖК-мониторе можно выполнять следующие операции.

Воспроизведение

Удаление

Защита

Копирование (только для роликов, записанных в формате AVCHD)

Эти операции можно выполнить с помощью многофункционального диска управления либо касанием ЖК-монитора.

Карту памяти для воспроизведения можно переключать с помощью кнопки <SLOT SEL>.

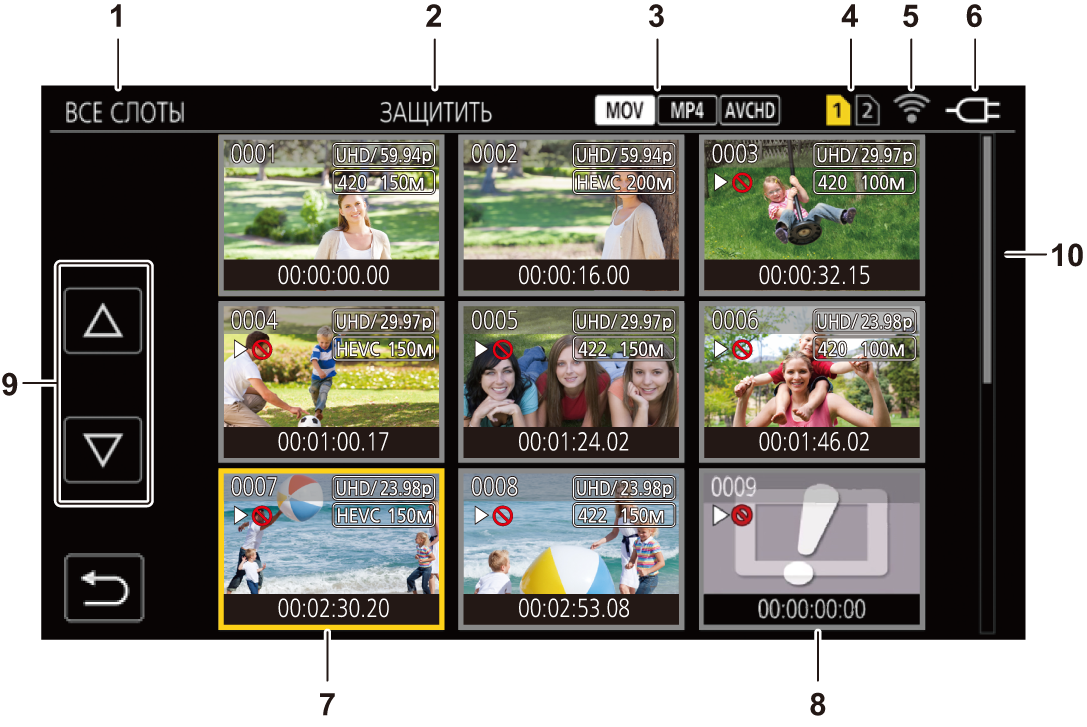

Экран пиктограмм

Чтобы отобразить экран пиктограмм, нажмите кнопку <THUMBNAIL> во время отображения экрана изображения видеокамеры.

Чтобы отобразить экран изображения видеокамеры, еще раз нажмите кнопку <THUMBNAIL>.

На экране пиктограмм отображаются ролики в формате файлов при записи, выбранном в меню [СИСТЕМА] [ФОРМАТ ФАЙЛА].

Если нажать кнопку <MENU> во время отображения экрана пиктограмм, можно выполнять операции с меню на экране пиктограмм.

osd_thumbnail_description-r11s0-s1_rus

Отображается при использовании /.

Отображается при использовании .

Этот параметр доступен для установки при использовании /.

Отображение состояния ролика

[ВСЕ СЛОТЫ]:

Отображение всех роликов, записанных на всех картах памяти в каждом из слотов. Ролики отображаются в виде [ВСЕ СЛОТЫ], если переключение на экран пиктограмм выполняется с экрана изображения видеокамеры.

[СЛОТ1]:

Отображаются только ролики, записанные на карту памяти в слоте карты 1.

[СЛОТ2]:

Отображаются только ролики, записанные на карту памяти в слоте карты 2.

[СЛОТ1→СЛОТ2]:

Отображение роликов при копировании с карты памяти в слоте 1 на карту памяти в слоте 2.

[СЛОТ2→СЛОТ1]:

Отображение роликов при копировании с карты памяти в слоте 2 на карту памяти в слоте 1.

[ОДИНАК. ФОРМАТ]:

Отображаются только ролики, которые записаны в формате системы.

Настройки роликов в одном формате системы соответствуют текущим установкам для каждого пункта меню [СИСТЕМА] [ЧАСТОТА]/[ФОРМАТ ФАЙЛА]/[ФОРМАТ ЗАПИСИ].

Отображение функции

Отображается во время копирования, удаления, защиты и других операций.

Формат файлов

imageicon_mov character_asterisk 1:

Отображается, если в качестве формата файлов при записи выбран MOV.

imageicon_mp4 :

Отображается, если в качестве формата файлов при записи выбран MP4.

imageicon_avchd :

Отображается, если в качестве формата файлов при записи выбран AVCHD.

imageicon_mov_dim character_asterisk 1:

Отображается, если в качестве формата записи файлов выбран MP4 или AVCHD и на какой-либо из карт памяти есть хотя бы один ролик MOV.

imageicon_mp4_dim :

Отображается, если в качестве формата записи файлов выбран MOV character_asterisk 3 или AVCHD и на какой-либо из карт памяти есть хотя бы один ролик MP4.

imageicon_avchd_dim :

Отображается, если в качестве формата записи файлов выбран MOV character_asterisk 3 или MP4 и на какой-либо из карт памяти есть хотя бы один ролик AVCHD.

Отображение состояния носителя

Номер слота карты памяти, на которую записан ролик, выбранный с помощью курсора, отображается желтым цветом.

Отображение состояния подключения по проводной локальной сети, беспроводной локальной сети или с помощью функции USB-тетеринга1

Отображается состояние подключения по проводной локальной сети, беспроводной локальной сети или с помощью функции USB-тетеринга.

При работе с icon_model-x2100 можно использовать проводную локальную сеть и функцию USB-тетеринга.

(Без индикации):

Нет подключения по проводной локальной сети, беспроводной локальной сети или с помощью функции USB-тетеринга. Эта настройка задается в меню [СЕТЬ] [ВЫБ.УСТР-ВА] [ВЫКЛ].

imageicon_rop_not_connect_1 :

Состояние, при котором настроена беспроводная локальная сеть и нет подключения к ROP.

imageicon_rop_not_connect_2 :

Состояние, при котором настроена беспроводная локальная сеть, но она работает неправильно.

imageicon_icon_ic_lan_on character_asterisk 2:

Состояние, при котором настроена проводная локальная сеть и нет подключения к ROP.

imageicon_rop_connect_2 character_asterisk 2:

Состояние, при котором настроена проводная локальная сеть, но она работает неправильно.

imageicon_ic_usb-tether_on character_asterisk 2:

Состояние, при котором настроена функция USB-тетеринга и нет подключения к ROP.

imageicon_rop_not_connect_3 character_asterisk 2:

Состояние, при котором настроена функция USB-тетеринга, но она работает неправильно.

Отображение состояния подачи питания

imageicon_battery_6 :

Отображается уровень оставшегося заряда батареи при питании от батареи.

imageicon_ac_adaptor :

Отображается при подаче питания с помощью адаптера переменного тока.

Курсор

Недоступный для воспроизведения ролик

Отображается, если на видеокамере невозможно воспроизвести ролик, например вследствие стандартного нарушения условий использования.

Кнопка переключения страниц

Используется для переключения страниц на экране эскизов.

[ character_up-2 ]:

Переход на предыдущую страницу

[ character_down-2 ]:

Переход на следующую страницу

Полоса прокрутки

Показывает, какая часть всех пиктограмм отображается в данный момент.

character_diamond Отображение роликов на экране эскизов

osd_thumbnail_4clips-r11s0-s1

Номер эскиза

Отображение номера эскиза с [0001] по [9999].

Как правило, отображается номер, назначенный ролику в порядке записи.

Возобновление состояния воспроизведения

Количество записанных пикселей, частота системы

Формат файла записи, кодек записи

Состояние защиты ролика

отображается, если ролик защищен.

Стандартный временной код/имя ролика

Отображение первых 8 цифр временного кода в начале съемки ролика или имени файла ролика из буквенно-цифровых символов.

Данные для отображения задаются в меню [ЗАПИСАННОЕ] [ОТОБР.] [ДАННЫЕ].

Состояние удаления выбранного элемента

Недоступный для воспроизведения ролик

Отображается, если на видеокамере невозможно воспроизвести ролик, например из-за другой частоты системы и т. п.

Состояние копирование выбранного элемента

Отображается при выборе ролика.

character_diamond Отображение информации о ролике

Отображение информации о ролике, на который наведен курсор.

Наведите желтый курсор на ролик, чтобы воспроизвести информацию о нем.

Выберите в меню [ЗАПИСАННОЕ] [КЛИП] [ИНФОРМАЦИЯ].

Отобразится информация о ролике.

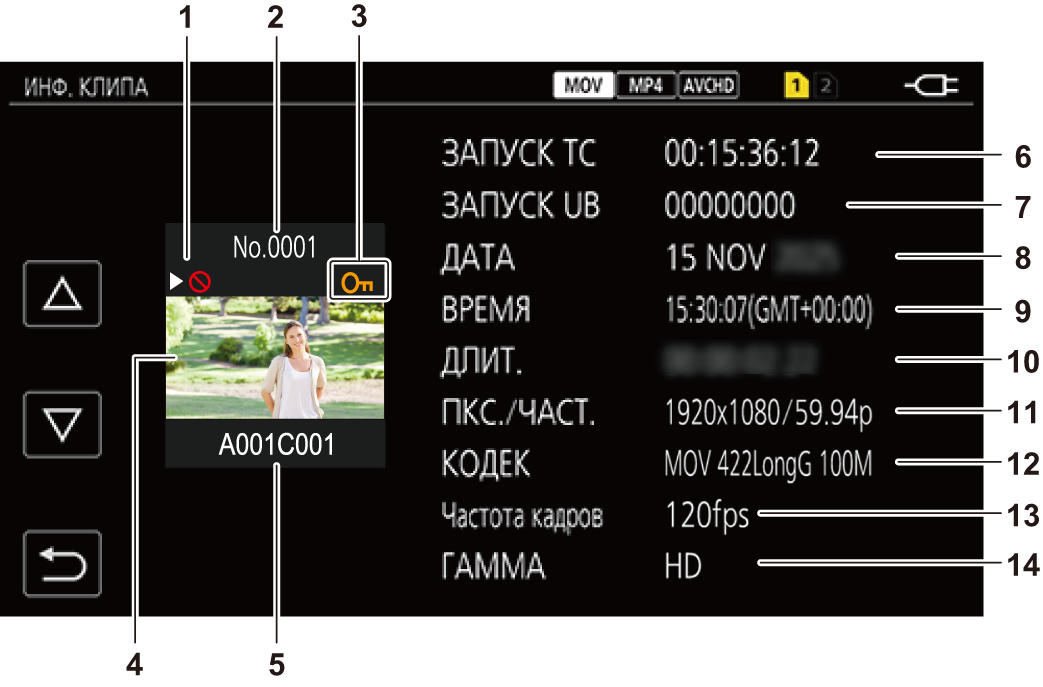

Информация о ролике

osd_thumbnail_clip_info_rus

Недоступный для воспроизведения ролик

Номер эскиза

Состояние защиты ролика

imageicon_clip_protect :

отображается, если ролик защищен.

Изображение эскиза

Имя ролика

[ЗАПУСК TC]

Отображается значение временного кода в начале записи.

[ЗАПУСК UB]

Отображается значение пользовательской информации в начале записи.

[ДАТА]

Отображается дата записи.

[ВРЕМЯ]

Отображается время начала записи.

[ДЛИТ.]

Отображается длительность ролика.

[ПКС./ЧАСТ.]

Отображается формат записи ролика.

[КОДЕК]

Отображается формат записи файла и записывающий кодек для ролика.

[Частота кадров]

Отображение частоты кадров для сверхмедленной записи.

[ГАММА]

Отображается гамма ролика.

Отображается при установке в меню [СИСТЕМА] [ФОРМАТ ФАЙЛА] значения, отличного от [AVCHD].
