Se han añadido funciones de grabación de doble códec [X2100]


Ahora hay disponibles funciones de grabación de doble códec.


character_bullet-largeGrabación de doble códec

character_bullet-largeNombre de la carpeta de los datos de vídeo en formato MOV/formato MP4 (Grabación de doble códec)

character_bullet-largeVisualización de los clips en la pantalla de miniaturas

character_bullet-largeVisualización de la información del clip

character_bullet-largeVisualización de pantalla durante la filmación

character_bullet-largeSistema de alerta

character_bullet-largeFunciones de grabación que no se pueden usar simultáneamente


Grabación de doble códec

Puede realizar grabaciones principales y subgrabaciones simultáneamente en ajustes de [FORMATO GRAB.] diferentes.

La reservas de grabación graban escenas con una calidad de imagen menor que la del ajuste [FORMATO GRAB.] para la grabación principal.


co_other_dual-codec_rec

(A) Ranura de tarjeta 1 (grabación principal)

(B) Ranura de tarjeta 2 (subgrabación)

(C) Inicio de la grabación

(D) Pausa


  1. Grabación

  1. Grabación en baja calidad de imagen


  1. Seleccione el menú [SISTEMA] character_arrow [FORMATO ARCHIVO] character_arrow [MOV] o [MP4].

  1. Ajuste [FORMATO GRAB.] y [AJUSTE CODEC DUAL].

Menú [SISTEMA] character_arrow [FORMATO GRAB.]

Menú [GRABACIÓN] character_arrow [AJUSTE CODEC DUAL]


[FHD 50Mbps]

Realiza la grabación a una tasa de bits de 50 Mbps.


[FHD 8Mbps]

Realiza la grabación a una tasa de bits de 8 Mbps.


bullet02Para detalles sobre los elementos de ajuste (character_referenceNota sobre [FORMATO GRAB.] y [AJUSTE CODEC DUAL] que se pueden ajustar con la grabación de doble códec)

bullet02Los ajustes para los clips grabados en el lado de la subgrabación serán los siguientes:

– La grabación se realizará en el mismo formato de archivo que el lado de grabación principal.

– La grabación es en FHD (1920×1080).

– La velocidad de fotogramas grabada será la misma que la del formato de grabación del lado principal.

  1. Seleccione el menú [GRABACIÓN] character_arrow [FUNC. 2 RANURAS] character_arrow [GRAB. CODEC DUAL].

bullet02Se muestra [DUAL 50M] o [DUAL 8M] en la visualización de la función de la ranura 2 de la pantalla de imagen de la cámara.

bullet02Cuando la grabación de doble códec no es posible, como por ejemplo cuando no se ha introducido una tarjeta de memoria en la ranura de tarjeta 2, la pantalla para [DUAL 50M]/[DUAL 8M] aparecerá tachada.

  1. Pulse el botón REC.


bullet02La grabación no puede comenzar si no hay una tarjeta de memoria grabable en la ranura de tarjeta 1.

bullet02La grabación normal se realiza en la ranura de tarjeta 1 en los siguientes casos:

– No hay tarjeta de memoria grabable en la ranura de tarjeta 2

– No queda espacio en la tarjeta de memoria de la ranura de tarjeta 2

bullet02La grabación en el lado de la grabación principal no se detiene aunque se produzca un error con la tarjeta de memoria del lado de la subgrabación.

La grabación se detiene si se produce un error con la tarjeta de memoria del lado de la grabación principal.

bullet02Si los clips se dividen automáticamente durante la grabación en el lado de grabación principal, la división se produce en el lado de la subgrabación en el mismo momento que en el lado de la grabación principal.

bullet02La grabación de doble códec no es posible en los siguientes casos:

– Cuando [FORMATO ARCHIVO] o [FORMATO GRAB.] está ajustado en un elemento que no admite la grabación de doble códec

– Cuando el menú [RED] character_arrow [FUNC. RED] se ajusta en una opción distinta a [OFF]

bullet02Las siguientes funciones del botón USER no están disponibles cuando se ajusta la grabación de doble códec:

– [REVISAR GRAB]

– [BORR ÚLT. CLIP]

bullet02Hay funciones de grabación que no se pueden usar simultáneamente. (character_referenceFunciones de grabación que no se pueden usar simultáneamente)

bullet02Desactive la grabación de doble códec cuando se utilicen funciones de streaming.


character_diamondNota sobre [FORMATO GRAB.] y [AJUSTE CODEC DUAL] que se pueden ajustar con la grabación de doble códec

bullet02Cuando [AJUSTE CODEC DUAL] se ajusta en [FHD 50Mbps]

[FORMATO ARCHIVO]

[FRECUENCIA]

[FORMATO GRAB.]

Tasa de bits de la subgrabación

[MOV]

[59.94Hz]

[2160-29.97p/420LongGOP 100M]

[2160-23.98p/420LongGOP 100M]

50 Mbps

[50.00Hz]

[2160-25.00p/420LongGOP 100M]


bullet02Cuando [AJUSTE CODEC DUAL] se ajusta en [FHD 8Mbps]

[FORMATO ARCHIVO]

[FRECUENCIA]

[FORMATO GRAB.]

Tasa de bits de la subgrabación

[MOV]

[59.94Hz]

[2160-29.97p/420LongGOP 100M]

[2160-23.98p/420LongGOP 100M]

[1080-59.94p/422ALL-I 200M]

[1080-59.94p/422LongGOP 100M]

[1080-59.94i/422ALL-I 100M]

[1080-59.94i/422LongGOP 50M]

[1080-29.97p/422ALL-I 100M]

[1080-23.98p/422ALL-I 100M]

8 Mbps

[50.00Hz]

[2160-25.00p/420LongGOP 100M]

[1080-50.00p/422ALL-I 200M]

[1080-50.00p/422LongGOP 100M]

[1080-50.00i/422ALL-I 100M]

[1080-50.00i/422LongGOP 50M]

[1080-25.00p/422ALL-I 100M]

[MP4]

[59.94Hz]

[2160-29.97p/420LongGOP 72M]

[2160-23.98p/420LongGOP 72M]

[1080-59.94p/420LongGOP 50M]

[1080-59.94i/420LongGOP 50M]

[1080-23.98p/420LongGOP 50M]

[1080-59.94p/420LongGOP 28M]

[1080-29.97p/420LongGOP 20M]

[1080-23.98p/420LongGOP 24M]

[50.00Hz]

[2160-25.00p/420LongGOP 72M]

[1080-50.00p/420LongGOP 50M]

[1080-50.00i/420LongGOP 50M]

[1080-50.00p/420LongGOP 28M]

[1080-25.00p/420LongGOP 20M]


bullet02Para ajustar [AJUSTE CODEC DUAL], realice previamente los siguientes ajustes del menú:

– Menú [GRABACIÓN] character_arrow [FUNC. GRAB.] character_arrow [MODO GRAB.] character_arrow [NORMAL]

– Menú [RED] character_arrow [FUNC. RED] character_arrow [OFF]

– Menú [SISTEMA] character_arrow [FORMATO ARCHIVO] character_arrow [MOV] o [MP4]

– Menú [SISTEMA] character_arrow [SÚPER LENTO] character_arrow [OFF]


Nombre de la carpeta de los datos de vídeo en formato MOV/formato MP4 (Grabación de doble códec)

El cuarto hasta el octavo carácter del nombre de la carpeta difieren dependiendo de la configuración de la unidad.

other_mov_folder

  1. Configuración de la grabación

M: Grabación estándar, grabación simultánea (ranura de tarjeta 1), grabación de doble códec (grabación principal)

S: Grabación de doble códec (subgrabación)

T: Grabación simultánea (ranura de tarjeta 2)


bullet02Consulte también la descripción de “Nombre de la carpeta de los datos de vídeo en formato MOV/formato MP4”.


Visualización de los clips en la pantalla de miniaturas

osd_thumbnail_clip-dualcodec

  1. Grabación en doble códec

Se muestra en los clips (grabación principal/subgrabación) que utilizaron grabación de doble códec.

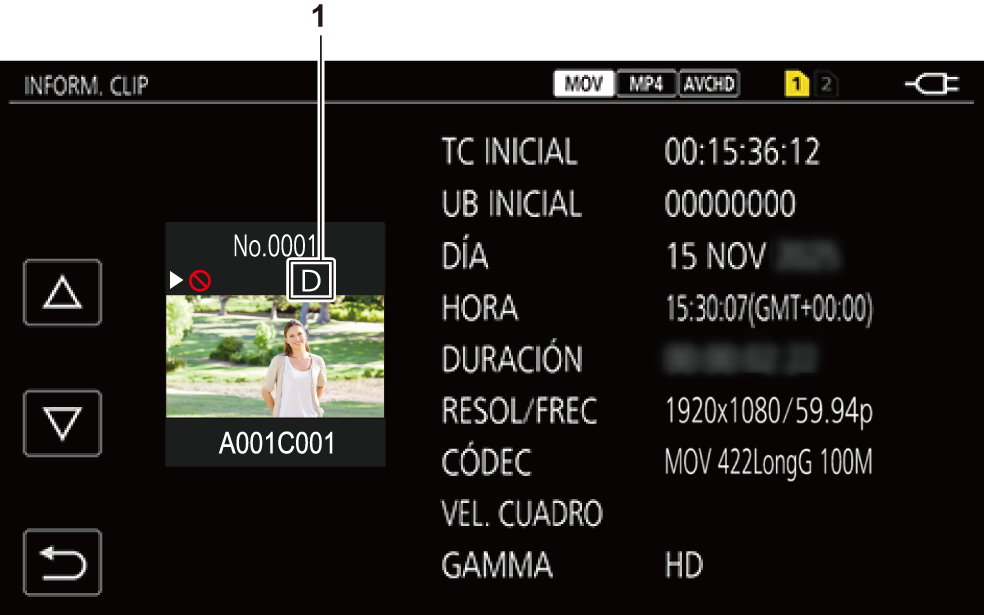

Visualización de la información del clip

osd_thumbnail_clip_info_dualcodec_spa

  1. Grabación en doble códec

Se muestra en los clips (grabación principal/subgrabación) que utilizaron grabación de doble códec.


Visualización de pantalla durante la filmación

other_display_status_rec_dualcodec

  1. Función de 2 ranuras (Grabación de doble códec)


[DUAL 50M]:

Cuando la grabación de doble códec está activada y [AJUSTE CODEC DUAL] es [FHD 50Mbps]


[DUAL 8M]:

Cuando la grabación de doble códec está activada y [AJUSTE CODEC DUAL] es [FHD 8Mbps]



Sistema de alerta

Cuando se detecta un error inmediatamente después de encender la unidad o durante el funcionamiento, la ocurrencia del error se notifica en la pantalla de imagen de la cámara del monitor LCD o mediante las luces de tally. Solucione el error siguiendo las indicaciones.


character_diamondCasos indicados mediante mensajes de error


Alarma

Pantalla de visualización

Descripción

Comportamiento y causa

Pantalla de imagen de la cámara

[ADVERT GRAB. CODEC DUAL <RANURA 2>]

Se ha producido un error en la tarjeta de memoria del lado de la subgrabación durante la grabación de doble códec.

bullet02La grabación continúa en la tarjeta de memoria del lado de grabación principal.

bullet02[ADVERT GRAB. CODEC DUAL <RANURA 2>] se muestra en el campo de visualización de advertencia de la pantalla STATUS para la comprobación del modo.

bullet02Sustituya la tarjeta de memoria o elimine los clips innecesarios.

[ADVERT GRAB. CODEC DUAL <RANURA 2>]

[<SUPERA NÚM. MÁX. DE CLIPS>]

Durante la grabación de doble códec, está intentando grabar cuando el número de clips de la tarjeta de memoria del lado de la subgrabación supera el límite superior.

bullet02La grabación continúa en la tarjeta de memoria del lado de grabación principal.

bullet02[ADVERT GRAB. CODEC DUAL <RANURA 2>] [<SUPERA NÚM. MÁX. DE CLIPS>] se muestra en el campo de visualización de advertencia de la pantalla STATUS para la comprobación del modo.

bullet02Sustituya la tarjeta de memoria o elimine los clips innecesarios.


Funciones de grabación que no se pueden usar simultáneamente

Según la función de grabación configurada, hay funciones de grabación que no se pueden usar simultáneamente.

bullet02El significado de los símbolos usados en la tabla es el siguiente.

character_check-mark: Puede utilizarse simultáneamente.

—: no se puede usar simultáneamente.


Función de grabación de configuración adicional

Función de grabación configurada

Pregrabación

Grabación de relé

Grabación simultánea

Grabación en segundo plano

Pregrabación


character_check-mark

character_check-mark

—

Grabación de relé

character_check-mark


—

—

Grabación simultánea

character_check-mark

—


—

Grabación en segundo plano

—

—

—


Grabación en doble códec

character_check-mark

—

—

—

Grabación de intervalos

—

—

character_check-mark

—

Grabación súper lenta

—

—

—

—

Función de grabación de configuración adicional

Función de grabación configurada

Grabación en doble códec

Grabación de intervalos

Grabación súper lenta

Pregrabación

character_check-mark

—

—

Grabación de relé

—

—

—

Grabación simultánea

—

character_check-mark

—

Grabación en segundo plano

—

—

—

Grabación en doble códec


—

—

Grabación de intervalos

—


—

Grabación súper lenta

—

—
