Cambio de la entrada de audio

Uso del micrófono incorporado/micrófono externo (miniconector estéreo)

Uso del equipo de audio/micrófono externo (XLR, 3 pines) [X2100]/[X1600]

character_diamond Formato de grabación de audio

El formato de grabación de audio, como el formato de compresión, varía dependiendo del [FORMATO ARCHIVO].

Menú [SISTEMA] [FORMATO ARCHIVO]

[FORMATO ARCHIVO]	Formato de grabación	Velocidad de muestreo/bit
[MOV]	PCM Lineal (LPCM)	48 kHz/24 bit
[MP4]	AAC	48 kHz/16 bit
[AVCHD]	Dolby Audio™	48 kHz/16 bit

Disponible para ajustar cuando se utiliza /.

character_diamond Selección de señales de entrada de audio (cuando la unidad del asa está acoplada a la unidad) icon_model-x2100 / icon_model-x1600

Permite seleccionar la señal de audio para grabar en el canal de audio 1/canal de audio 2.

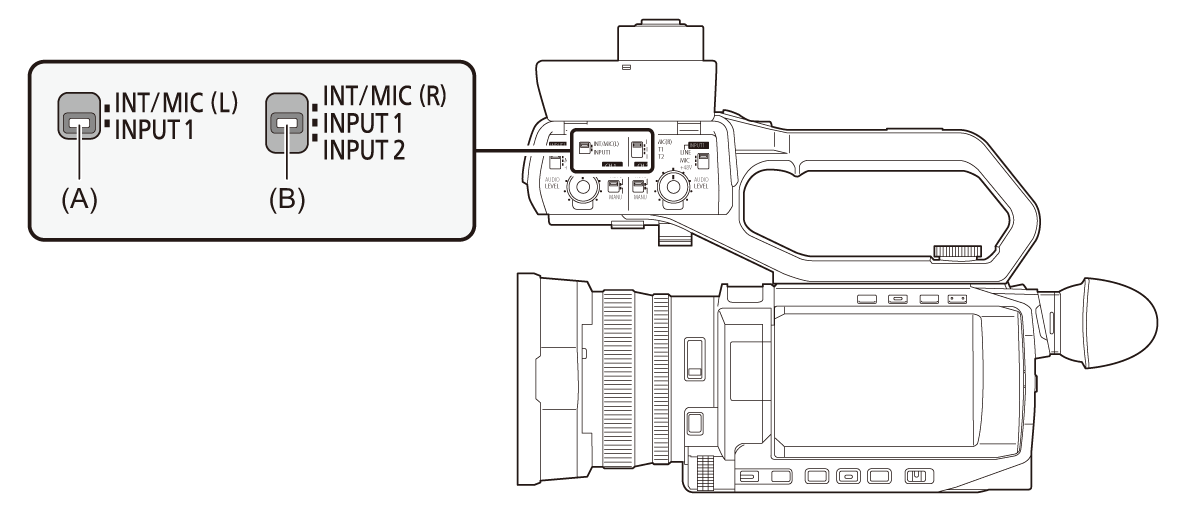

image_audio-sw1

(A) Conmutador CH1 SELECT

(B) Conmutador CH2 SELECT

Configuración del interruptor CH1 SELECT	Configuración del interruptor CH2 SELECT	Señal de entrada que se va a grabar
Configuración del interruptor CH1 SELECT	Configuración del interruptor CH2 SELECT	Canal de audio 1	Canal de audio 2
<INT/MIC (L)>	<INT/MIC (R)>	Micrófono incorporado <L>/terminal <MIC> Lch	Micrófono incorporado <R>/terminal <MIC> Rch
	<INPUT1>	Micrófono incorporado <L>/terminal <MIC> Lch	Terminal <INPUT 1>
	<INPUT2>	Micrófono incorporado <L>/terminal <MIC> Lch	Terminal <INPUT 2>
<INPUT1>	<INT/MIC (R)>	Terminal <INPUT 1>	Micrófono incorporado <R>/terminal <MIC> Rch
	<INPUT1>	Terminal <INPUT 1>	Terminal <INPUT 1>
	<INPUT2>	Terminal <INPUT 1>	Terminal <INPUT 2>

character_diamond Confirmación del ajuste de entrada de audio

El ajuste de la entrada de audio se puede confirmar en la pantalla AUDIO de comprobación del modo.

Para detalles sobre la pantalla AUDIO de la comprobación de modo ( character_reference Pantalla AUDIO).

Uso del micrófono incorporado/micrófono externo (miniconector estéreo)

Cuando se conecta un micrófono externo (miniconector estéreo) al terminal <MIC>, el audio cambia del micrófono incorporado a la entrada de audio del micrófono externo conectado al terminal <MIC>.

character_diamond Cuando la unidad del asa está acoplada a la unidad icon_model-x2100 / icon_model-x1600

Realice los siguientes ajustes para cambiar a la entrada de audio del micrófono incorporado o del micrófono externo (miniconector estéreo).

Ajuste el interruptor CH1 SELECT en la posición <INT/MIC (L)>.

Las señales de audio del <L> del micrófono incorporado o del Lch del micrófono externo conectado al terminal <MIC> se graban en el canal de audio 1.

Ajuste el interruptor CH2 SELECT en la posición <INT/MIC (R)>.

Las señales de audio del <R> del micrófono incorporado o del Rch del micrófono externo conectado al terminal <MIC> se graban en el canal de audio 2.

Para reducir el ruido del viento del micrófono, seleccione el menú [AUDIO] [AJ. ENTRADA] [CORTE GRAVES MIC CH1]/[CORTE GRAVES MIC CH2] [ON].

Uso del equipo de audio/micrófono externo (XLR, 3 pines) [X2100]/[X1600]

Acople la unidad del asa a la unidad.

Conecte un dispositivo de audio o un micrófono externo al terminal <INPUT 1>/<INPUT 2>.

Cambie la entrada de audio conectada con el interruptor <INPUT1>/<INPUT2>.

image_audio-sw2

(A) Conmutador <INPUT1>

(B) Conmutador <INPUT2>

Dispositivo conectado	Ajuste del interruptor <INPUT1>/<INPUT2>	Ajustes del menú (puede configurar cada canal por separado) Menú [AUDIO] [AJUSTE ENTRADA UNIDAD ASA]
Dispositivo conectado	Ajuste del interruptor <INPUT1>/<INPUT2>	[VOL. MIC ENTRADA1]/ [VOL. MIC ENTRADA2]1	[VOL. LÍNEA ENTRADA1]/ [VOL. LÍNEA ENTRADA2]2
Dispositivo de audio	<LINE>	Desactivado	[4dB], [0dB]
Micrófono externo	<MIC>	[−40dB], [−50dB], [−60dB]	Desactivado
Micrófono externo (con suministro de alimentación)	<+48V>	[−40dB], [−50dB], [−60dB]	Desactivado

Ajuste de fábrica: [−50dB]

Ajuste de fábrica: [0dB]

Cuando utilice un micrófono unidireccional AG-MC200G (opcional), ajuste [VOL. MIC ENTRADA1]/[VOL. MIC ENTRADA2] en [−50dB].

Cuando se quita la unidad del asa, la entrada de audio cambia al micrófono incorporado/micrófono externo (miniconector estéreo).

Después de desconectar el micrófono externo (XLR, 3 pines), cambie el interruptor CH1 SELECT/CH2 SELECT a <INT/MIC (L)> o <INT/MIC (R)> para ajustar la señal de entrada en el micrófono incorporado. No se grabará ningún sonido si continúa grabando tal como está.

Si conecta equipos que no admiten alimentación de +48 V, ajuste el interruptor <INPUT1>/<INPUT2> en <LINE> o <MIC>. Si se ajusta en <+48V>, es posible que esta unidad o el equipo conectado no funcionen correctamente.

En caso de producirse una anomalía en la alimentación de +48 V, esta unidad se apagará.

El uso de un micrófono phantom acorta el tiempo de la batería.

Cuando el ruido de los terminales desconectados sea molesto, ajuste el interruptor <INPUT1>/<INPUT2> en <LINE>.
