Fonctionnement des vignettes

character_bullet-largeAperçu du fonctionnement des vignettes

character_bullet-largeÉcran des vignettes


Aperçu du fonctionnement des vignettes

Un clip est un groupe de données enregistrées par une simple prise de vue. Il comprend des informations supplémentaires sur l’image, le son, ainsi que des métadonnées.

Les commandes suivantes peuvent être exécutées tout en visualisant les vignettes des clip affichées sur l’écran LCD.

bullet02Lecture

bullet02Suppression

bullet02Protection

bullet02Copie (uniquement les clips enregistrés en AVCHD)


Il est possible d’effectuer ces actions avec le multicadran ou en touchant l’écran LCD.


bullet02Il est possible de passer sur la carte mémoire à lire en appuyant sur la touche USER à laquelle [SEL SLOT] est attribué. (character_referenceAttribution des fonctions aux touches USER)


Écran des vignettes

Appuyer sur la touche <THUMBNAIL> pour faire apparaitre l’écran des vignettes durant l’affichage de l’écran image du caméscope.

Appuyer une nouvelle fois sur la touche <THUMBNAIL> pour afficher l’écran image du caméscope.

Les clips au format d’enregistrement (MOV/MP4/AVCHD) sélectionnés dans le menu [SYSTÈME] character_arrow [FORMAT FICHIER] sont affichés sur l’écran des vignettes.

bullet02Lorsque la touche <MENU> est pressée pendant que l’écran des vignettes est affiché, il est possible d’effectuer les commandes de menu de l’écran des vignettes.

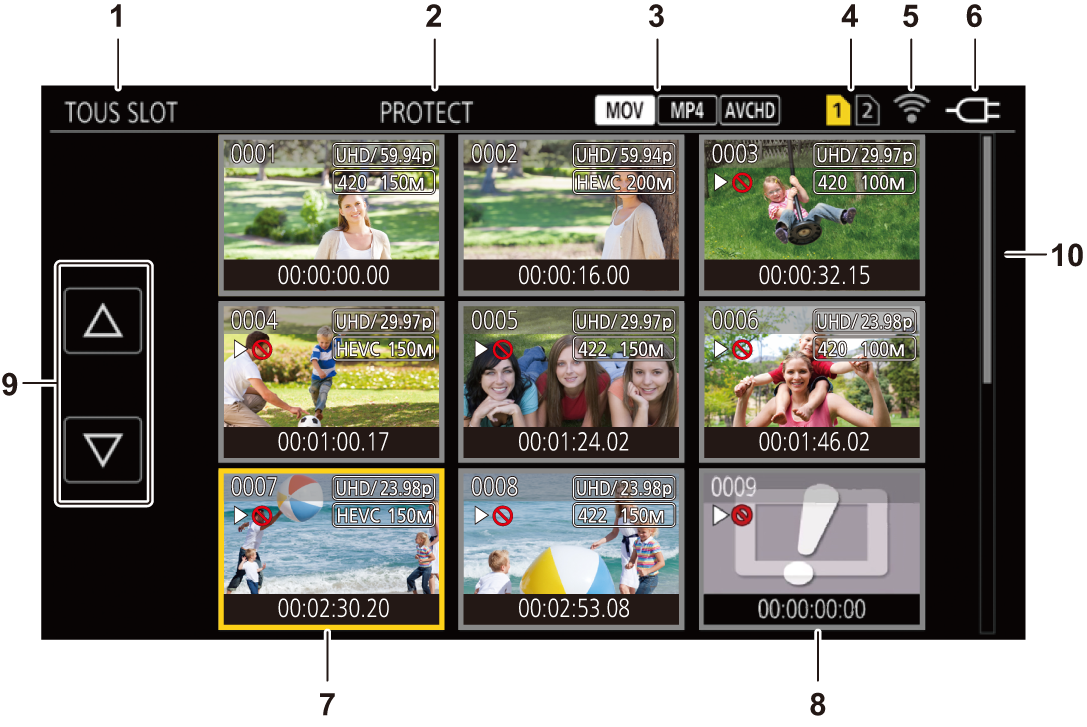

  1. Affiché en utilisant le icon_model-x2

osd_thumbnail_description-r11s0-s1_fre

  1. Affichage d’état du clip


[TOUS SLOT] :

Affiche tous les clips enregistrés sur la carte mémoire de chaque logement pour carte. Les affiche dans [TOUS SLOT] lorsque l’écran des vignettes est affiché depuis l’écran image du caméscope.


[SLOT1] :

Affiche uniquement les clips enregistrés sur la carte mémoire dans le logement pour carte 1.


[SLOT2] :

Affiche uniquement les clips enregistrés sur la carte mémoire dans le logement pour carte 2.


[SLOT1→SLOT2] :

Affiché lors de la copie de la carte mémoire du logement pour carte 1 vers celle du logement pour carte 2.


[SLOT2→SLOT1] :

Affiché lors de la copie de la carte mémoire du logement pour carte 2 vers celle du logement pour carte 1.


[MEME FORMAT] :

Affiche uniquement les clips enregistrés au même format que le format système.

bullet02Les clips enregistrés dans le même format correspondent aux réglages en cours de chaque élément dans le menu [SYSTÈME] character_arrow [FRÉQUENCE]/[FORMAT FICHIER]/[FORMAT ENREG.].



  1. Affichage de fonction

Ceci s’affiche pendant l’opération de copie, suppression, protection, etc.


  1. Format de fichier


imageicon_mov :

Affiché lorsque MOV est sélectionné comme format d’enregistrement du fichier.


imageicon_mp4 :

Affiché lorsque MP4 est sélectionné comme format d’enregistrement du fichier.


imageicon_avchd :

Affiché lorsque AVCHD est sélectionné comme format d’enregistrement du fichier.


imageicon_mov_dim :

Affiché lorsque MP4, ou AVCHD est sélectionné comme format d’enregistrement du fichier et qu’un clip MOV est quand même sur l’une des cartes mémoire.


imageicon_mp4_dim :

Affiché lorsque MOV ou AVCHD est sélectionné comme format d’enregistrement du fichier et qu’un clip MP4 est quand même sur l’une des cartes mémoire.


imageicon_avchd_dim :

Affiché lorsque MOV, ou MP4 est sélectionné comme format d’enregistrement du fichier et qu’un clip AVCHD est quand même sur l’une des cartes mémoire.



  1. Affichage de l’état du support

Le nombre de logements pour carte de la carte mémoire dans laquelle le clip en position de curseur est enregistré s’affiche en jaune.


  1. Affichage de l’état de la connexion du LAN filaire, LAN sans fil ou du modem USB.

Permet d’afficher l’état de la connexion du LAN filaire, LAN sans fil ou du modem USB.


(Pas d’affichage) :

Il n’est pas connecté au LAN filaire, LAN sans fil ni au modem USB. Il est réglé sur le menu [RÉSEAU] character_arrow [SÉL. APPAREIL] character_arrow [OFF].


imageicon_icon_ic_lan_on :

État où le LAN filaire est sélectionné et où ROP n’est pas connecté.


imageicon_rop_connect_2 :

État où le LAN filaire est sélectionné et mais le LAN filaire ne fonctionne pas convenablement.


imageicon_rop_not_connect_1 :

État où le LAN sans fil est sélectionné et où ROP n’est pas connecté.


imageicon_rop_not_connect_2 :

État où le LAN sans fil est sélectionné et le LAN sans fil ne fonctionne pas convenablement.


imageicon_ic_usb-tether_oncharacter_asterisk :

État où le modem USB est sélectionné et où ROP n’est pas connecté.


imageicon_rop_not_connect_3character_asterisk :

État où le modem USB est sélectionné et mais le modem USB ne fonctionne pas convenablement.



  1. Affichage de l’état de l’alimentation


imageicon_battery_6 :

Affiche le niveau de charge résiduelle de la batterie lorsque celle-ci est la source d’alimentation.


imageicon_ac_adaptor :

Affiché lorsque la source d’alimentation est l’adaptateur secteur.



  1. Curseur


  1. Clip qui est illisible

S’affiche lorsque le clip ne peut pas être lu dans l’appareil, comme en cas de violation de la norme.


  1. Touche de changement de page

Permet de changer la page de l’écran des vignettes.


[character_up-2] :

Permet d’aller sur la page précédente


[character_down-2] :

Permet d’aller sur la page suivante



  1. Barre de défilement

Indique quelle partie de l’intégralité de la miniature est en cours de visionnage.


character_diamondAffichage des clips dans l’écran des miniatures

osd_thumbnail_4clips-r11s0-s1

  1. Affiché en utilisant le icon_model-x2

  1. Numéro de la vignette

Affiche le numéro de la vignette de [0001] à [9999].

En temps normal, le numéro assigné au clip s’affiche dans l’ordre d’enregistrement.


  1. État de reprise de la lecture


  1. Nombre de pixels d’enregistrement, fréquence du système


  1. Format de fichier d’enregistrement, codec d’enregistrement


  1. État de protection du clip

ceci s’affiche lorsque le clip est protégé.


  1. Nom de clip/Code temporel standard

Les 8 premiers chiffres du code temporel lors du démarrage de la prise de vue d’un clip ou le nom de fichier du clip s’affichent en caractères alphanumériques.

Les informations à afficher sont enregistrées dans le menu [VIGNETTE] character_arrow [AFFICHER] character_arrow [DONNÉE].


  1. État de suppression de la sélection


  1. Clip qui est illisible

Ceci s’affiche lorsque le clip ne peut pas être lu par l’appareil car la fréquence du système est différente, etc.


  1. État de copie de la sélection

Ceci s’affiche lorsque le clip est sélectionné.


  1. Enregistrement à double codeccharacter_asterisk

Affiché sur des clips (enregistrement principal/enregistrement secondaire) qui ont utilisé l’enregistrement à double codec.


character_diamondAffichage des informations du clip

Affiche les informations du clip où le curseur est placé.

  1. Déplacer le curseur jaune sur le clip pour afficher les informations qui lui sont associées.

  1. Sélectionner le menu [VIGNETTE] character_arrow [CLIP] character_arrow [INFORMATION].

Les informations du clip s’affichent.


Informations de clip

osd_thumbnail_clip_info_fre

  1. Affiché en utilisant le icon_model-x2

  1. Clip qui est illisible

Ceci s’affiche lorsque le clip ne peut pas être lu par l’appareil car la fréquence du système est différente, etc.


  1. Numéro de la vignette


  1. État de la protection du clip


imageicon_clip_protect :

Ceci s’affiche lorsque le clip est protégé.


Dcharacter_asterisk :

Affiché sur des clips (enregistrement principal/enregistrement secondaire) qui ont utilisé l’enregistrement à double codec.



  1. Image de vignette


  1. Nom du clip


  1. [TC DÉBUT]

Affiche la valeur du code temporel au démarrage de l’enregistrement.


  1. [UB DÉBUT]

Affiche la valeur des bits d’utilisateur au démarrage de l’enregistrement.


  1. [DATE]

Affiche la date de l’enregistrement.


  1. [HEURE]

Affiche l’heure au démarrage de l’enregistrement.


  1. [DUREE]

Affiche la durée du clip.


  1. [PIXEL/FRÉQ]

Affiche le format d’enregistrement du clip.


  1. [CODEC]

Affiche le format du fichier d’enregistrement et le codec d’enregistrement du clip.


  1. [VITESSE IMG]

Affiche la fréquence d’images d’enregistrement du clip.

bullet02S’affiche lorsque la fonction d’enregistrement à fréquence d’images variable est activée et que le clip est enregistré dans une fréquence d’images différente de la fréquence du système.

bullet02Permet d’afficher la fréquence d’images de l’enregistrement super lent.


  1. [GAMMA]

Affiche le gamma du clip.

bullet02Affiché lorsque le menu [SYSTÈME] character_arrow [FORMAT FICHIER] est réglé sur autre chose que [AVCHD].
