［ストリーミングプロトコル］の設定項目を追加

ストリーミング機能で使用するストリーミングプロトコルにSRTクライアント/SRTリスナーが追加されました。


character_bullet-large本機の基本設定（SRT）

character_bullet-large設定情報の管理（SRT）

character_bullet-largeストリーミングフォーマット（SRT）

character_bullet-large設定ツールを利用して設定を入力する

character_bullet-largeメニュー項目の追加


本機の基本設定（SRT）

「本機の基本設定」の説明も参照してください。


Step 3：プロトコルごとの設定と配信開始

SRTクライアント

  1. ［システム］メニュー character_arrow ［システム周波数］/［記録フォーマット］を設定する。

bullet02設定項目について（character_referenceストリーミングフォーマット（SRT））

  1. ［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［ストリーミングプロトコル］ character_arrow ［SRTクライアント］を選択する。

  1. 送信先を設定する。（character_reference送信先の設定）

bullet02P2 Network Settingソフトウェアを使用して作成した設定用SDカードから送信先を設定することもできます。（character_reference設定ツールを利用して設定を入力する）

  1. ［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［開始］ character_arrow ［入］を選択する。

本機が配信先にネットワーク接続されると、ストリーミング映像の配信を開始します。

bullet02ストリーミング映像の配信を停止する場合は、［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［開始］ character_arrow ［切］を選択します。


bullet02SRTでは、23.98 Hzのストリーミングはできません。

bullet02ネットワークが接続されていないなどの理由により、ストリーミングを開始できないときは、［開始］メニューを選択できません。

bullet02本機からのストリーミング配信の開始/停止の切り換えは、USERボタンに割り当てることができます。 （character_referenceUSERボタンへの機能の割り当て）

bullet02メニューやサムネール画面を表示している場合、USERボタンを押して、ストリーミング配信は開始できません。

bullet02URLなどの設定内容については、各ストリーミングサービスのマニュアルなどを参照してください。

bullet02ストリーミングサービスの動作状態によっては、配信できないことがあります。

bullet02配信の範囲は、［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［SRT設定］ character_arrow ［TTL/HOPリミット］で調整できます。詳しくは、ご利用のネットワークの管理者にお問い合わせください。

bullet02ご利用の環境に応じて、［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［SRT設定］ character_arrow ［遅延時間］で遅延時間を調整できます。詳しくは、ご利用のネットワークの管理者にお問い合わせください。


SRTリスナー

受信側のアプリケーションソフトやデバイスなど（以下、「受信側」）からの操作で配信を開始します。

  1. ［システム］メニュー character_arrow ［システム周波数］/［記録フォーマット］を設定する。

bullet02設定項目について（character_referenceストリーミングフォーマット（SRT））

  1. ［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［ストリーミングプロトコル］ character_arrow ［SRTリスナー］を選択する。

  1. 本機で、［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［SRT 設定］で次の項目を設定する。

bullet02［ポート番号］で待ち受けポートを設定します。

80番、および他のメニュー項目で設定されているポート番号と同一の値は指定できません。

bullet02ストリーミングデータを暗号化する場合、［暗号化方式］で暗号形式を選択し、［パスフレーズ］にパスフレーズを入力します。

  1. 受信側で本機のIPアドレスおよびストリームIDを次のように指定して、配信を開始する。

srt://（IPアドレス）:（ポート番号）

bullet02SRTリスナーモードでは、ストリームIDは次の値で固定されます。

#!::m=publish,r=PanasonicStream


bullet02SRTでは、23.98 Hzのストリーミングはできません。

bullet02配信の停止は受信側からの操作で行ってください。

bullet02アプリケーションソフトで配信を開始する操作について、詳細は、各アプリケーションソフトの説明書を参照してください。

bullet02配信の範囲は、［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［SRT設定］ character_arrow ［TTL/HOPリミット］で調整できます。詳しくは、ご利用のネットワークの管理者にお問い合わせください。

bullet02ご利用の環境に応じて、［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［SRT設定］ character_arrow ［遅延時間］で遅延時間を調整できます。詳しくは、ご利用のネットワークの管理者にお問い合わせください。

bullet02サムネール画面を表示している場合、ストリーミング配信は開始できません。


設定情報の管理（SRT）

送信先の設定や保存、読み込みができます。


character_diamond送信先の設定

送信先の情報を設定または参照します。

「メモリーカード内から送信先を参照する」、「送信先情報をメモリーカードから読み込む 」、「送信先情報をクリアする」の説明も参照してください。


本機のメニューで送信先を設定する

  1. ［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［接続情報］ character_arrow ［メモリー］を選択する。

  1. ［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［SRT設定］で次の項目を設定する。

bullet02［宛先URL］で送信先URLを次の形式で入力します。

srt://（サーバーURL）：（ポート番号）/（パス）

bullet02［ストリームID］でストリームIDを入力します。

bullet02ストリーミングデータを暗号化する場合、［暗号化方式］で暗号形式を選択し、［パスフレーズ］にパスフレーズを入力します。


bullet02一般的に、URLはストリームIDのパラメーターが必要になりますが、サービスによってはストリームIDがパスの一部に含まれていることがあります。詳しくは、各ストリーミングサービスのマニュアルなどを参照してください。

bullet02［暗号化方式］を［切］以外に設定していても、パスフレーズが空の場合は、暗号化なしで通信が行われます。


character_diamond送信先情報をメモリーカードに保存する

  1. 本機でフォーマットされたメモリーカードを挿入する。

bullet02読み込みと保存を行うカードスロットは、［その他］メニュー character_arrow ［ファイル］ character_arrow ［ロード/ セーブ用スロット］で設定できます。

  1. ［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［セーブ（SDカード）］を選択する。

  1. ［はい］を選択する。


bullet02送信先の設定で対象となる項目のみ保存されます。

bullet02メモリーカード内の送信先情報の保存先ファイル名は変更できません。

bullet02メモリーカードに保存された送信先情報のファイルは暗号化されます。

bullet02プロトコルが RTMP（S）または SRT クライアントの場合、選択しているプロトコルの設定のみが保存されます。

bullet02［RTMP(S)レシーバーURL］または［宛先URL］の先頭文字列（「rtmp://」など）が正しく設定されていないと保存できません。


ストリーミングフォーマット（SRT）

［ストリーミングプロトコル］の設定により、選択できる項目が異なります。

bullet02［SRTクライアント］または［SRTリスナー］の場合、次のストリーミングフォーマットを選択できます。


bullet02［システム］メニュー character_arrow ［システム周波数］ character_arrow ［59.94Hz］のとき

［システム］メニュー

［ネットワーク］メニュー character_arrow ［ストリーミング］

［ファイルフォーマット］

［記録フォーマット］

［ストリーミングフォーマット］

［P2］

［1080-59.94p/AVC-G25］

［1080-59.94p/AVC-G12］

［1920×1080-60fps 24M］

［1920×1080-60fps 20M］

［1920×1080-60fps 16M］

［1280×720-60fps 14M］

［1280×720-60fps 8M］ character_asterisk

［1280×720-60fps 3M］

［MOV］

［1080-59.94p/422LongGOP 100M］

［1080-59.94p/422ALL-I 200M］

［MP4］

［1080-59.94p/420LongGOP 50M］

［1080-59.94p/420LongGOP 28M］

［AVCHD］

［1080-59.94p/AVCHD PS］

［P2］

［1080-59.94i/AVC-I100］

［1080-59.94i/AVC-I50］

［1080-59.94i/AVC-G50］

［1080-59.94i/AVC-G25］

［1080-59.94i/AVC-G12］

［1920×1080-30fps 14M］

［1920×1080-30fps 6M］

［1920×1080-30fps 1M］

［1280×720-30fps 8M］

［1280×720-30fps 2M］ character_asterisk

［1280×720-30fps 1M］

［MOV］

［1080-59.94i/422LongGOP 50M］

［1080-59.94i/422ALL-I 100M］

［1080-29.97p/422LongGOP 50M］

［1080-29.97p/422ALL-I 100M］

［MP4］

［1080-59.94i/420LongGOP 50M］

［1080-29.97p/420LongGOP 20M］

［AVCHD］

［1080-59.94i/AVCHD PH］

［1080-59.94i/AVCHD HA］

［P2］

［720-59.94p/AVC-I100］

［720-59.94p/AVC-I50］

［720-59.94p/AVC-G50］

［720-59.94p/AVC-G25］

［720-59.94p/AVC-G12］

［1280×720-60fps 14M］

［1280×720-60fps 8M］character_asterisk

［1280×720-60fps 3M］

［AVCHD］

［720-59.94p/AVCHD PM］


bullet02［システム］メニュー character_arrow ［システム周波数］ character_arrow ［50.00Hz］のとき

［システム］メニュー

［ネットワーク］メニュー character_arrow ［ストリーミング］

［ファイルフォーマット］

［記録フォーマット］

［ストリーミングフォーマット］

［P2］

［1080-50.00p/AVC-G25］

［1080-50.00p/AVC-G12］

［1920×1080-50fps 24M］

［1920×1080-50fps 20M］

［1920×1080-50fps 16M］

［1280×720-50fps 14M］

［1280×720-50fps 8M］ character_asterisk

［1280×720-50fps 3M］

［MOV］

［1080-50.00p/422LongGOP 100M］

［1080-50.00p/422ALL-I 200M］

［MP4］

［1080-50.00p/420LongGOP 50M］

［1080-50.00p/420LongGOP 28M］

［AVCHD］

［1080-50.00p/AVCHD PS］

［P2］

［1080-50.00i/AVC-I100］

［1080-50.00i/AVC-I50］

［1080-50.00i/AVC-G50］

［1080-50.00i/AVC-G25］

［1080-50.00i/AVC-G12］

［1920×1080-25fps 14M］

［1920×1080-25fps 6M］

［1920×1080-25fps 1M］

［1280×720-25fps 8M］

［1280×720-25fps 2M］ character_asterisk

［1280×720-25fps 1M］

［MOV］

［1080-50.00i/422LongGOP 50M］

［1080-50.00i/422ALL-I 100M］

［1080-25.00p/422LongGOP 50M］

［1080-25.00p/422ALL-I 100M］

［MP4］

［1080-50.00i/420LongGOP 50M］

［1080-25.00p/420LongGOP 20M］

［AVCHD］

［1080-50.00i/AVCHD PH］

［1080-50.00i/AVCHD HA］

［P2］

［720-50.00p/AVC-I100］

［720-50.00p/AVC-I50］

［720-50.00p/AVC-G50］

［720-50.00p/AVC-G25］

［720-50.00p/AVC-G12］

［1280×720-50fps 14M］

［1280×720-50fps 8M］ character_asterisk

［1280×720-50fps 3M］

［AVCHD］

［720-50.00p/AVCHD PM］

  1. 工場出荷値


設定ツールを利用して設定を入力する

character_diamondソフトウェアをインストールする

Windows用P2 Network Settingソフトウェアを、次のWebサイトからダウンロードして展開してください。

https://panasonic.jp/support/video/ag/index.html


character_diamondP2 Network Settingソフトウェアを使用して設定用SDカードを作成する

このソフトウェアで作成されたSDカードは、本機のメニューに読み込むときや、［ネットワーク］メニュー character_arrow ［ストリーミング］ character_arrow ［接続情報］ character_arrow ［SDカード］を選択したときの参照先として利用できます。

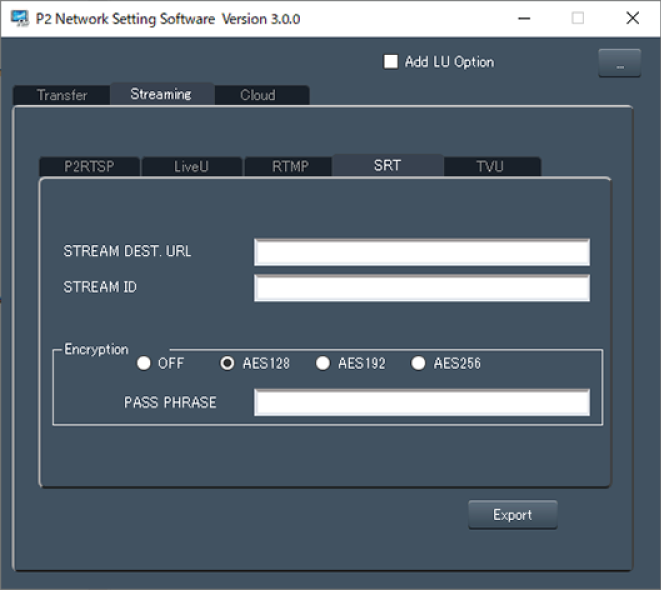

SRTクライアント設定手順

co_other_web_p2net-3

  1. P2 Network Settingソフトウェアを起動する。

  1. 「Streaming」タブ character_arrow 「SRT」タブを選択する。

  1. 「STREAM DEST. URL」に送信先URLを入力する。

  1. 「STREAM ID」にストリームIDを入力する。

  1. 暗号化する場合は、「Encryption」 を選択し、「PASS PHRASE」 を入力する。

  1. 「Export」をクリックしてドライブ選択ダイアログで出力先を選択し、「OK」をクリックする。

co_other_web_p2net-2

bullet02リムーバブルドライブ以外には保存できません。


bullet02SRTクライアントの設定をする場合は、Ver.3.00以上のP2 Network Settingソフトウェアを使用してください。


メニュー項目の追加

character_diamond［ネットワーク］メニュー


［ストリーミング］


［ストリーミングプロトコル］

ストリーミング配信のプロトコルを指定します。

［RTMP（S）］

RTMPまたはRTMPSで配信します。

［RTSP］

RTSPで配信します。

［SRTクライアント］

SRTのクライアントモードで配信します。

［SRTリスナー］

SRTのリスナーモードで配信します。

（工場出荷値：［RTSP］）


［SRT設定］


［宛先URL］

クライアントモード時の宛先URLを指定します。


［ストリームID］

クライアントモード時のストリームIDを設定します。


［ポート番号］

リスナーモード時の待ち受けポートを指定します。

（工場出荷値：［2020］）


［TTL/HOP リミット］

TTL/HOP リミット値を設定します。

選択できる項目は、次のとおりです。

character_bullet-large［1］...［255］

（工場出荷値：［254］）


［遅延時間］

パケットが送信されてから、受信側で再生されるまでの時間（ms）を設定します。

（工場出荷値：［120］）


［暗号化方式］

配信されるIP 映像の暗号化を設定します。

［切］

非暗号でIP 映像を配信します。

［AES128］

AES128 bit で暗号化します。

［AES192］

AES192 bit で暗号化します。

［AES256］

AES256 bit で暗号化します。

（工場出荷値：［切］）


［パスフレーズ］

暗号化されたIP 映像を復号化するためのフレーズを設定します。
