Aggiunte funzioni di registrazione con doppio codec


Sono ora disponibili delle funzioni di registrazione con doppio codec.


character_bullet-largeRegistrazione doppio codec

character_bullet-largeNome della cartella dei dati video in formato MOV/MP4 (registrazione doppio codec)

character_bullet-largeVisualizzazione dei clip nella schermata delle miniature

character_bullet-largeVisualizzazione delle informazioni del clip

character_bullet-largeVisualizzazione dello schermo durante la ripresa

character_bullet-largeSistema di avviso

character_bullet-largeFunzioni di registrazione non utilizzabili contemporaneamente


Registrazione doppio codec

È possibile effettuare contemporaneamente registrazione principale e sub registrazione in impostazioni [FORMATO REG.] separate.

In una sub-registrazione le scene vengono registrate con una qualità dell’immagine inferiore a quella impostata in [FORMATO REG.] per la registrazione principale.

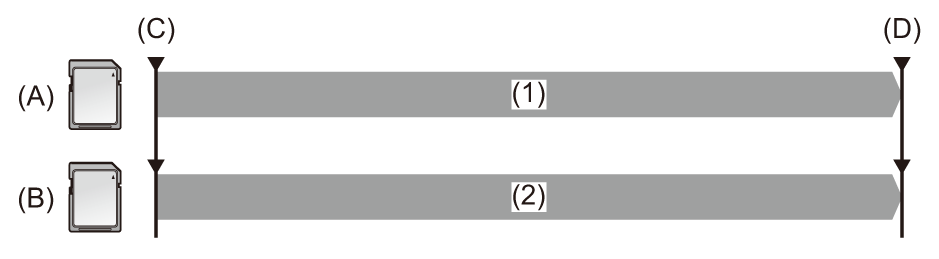

co_other_dual-codec_rec

(A) Slot scheda 1 (registrazione principale)

(B) Slot scheda 2 (sub registrazione)

(C) Inizio registrazione

(D) Pausa


  1. Registrazione

  1. Registrazione con qualità delle immagini bassa


  1. Selezionare menu [SISTEMA] character_arrow [FORMATO FILE] character_arrow [MOV] o [MP4].

  1. Impostare [FORMATO REG.] e [IMPOSTAZIONE DUAL CODEC].

Menu [SISTEMA] character_arrow [FORMATO REG.]

Menu [REGISTRAZIONE] character_arrow [IMPOSTAZIONE DUAL CODEC]


[FHD 50Mbps]

Effettua la registrazione a un bit rate di 50 Mbps.


[FHD 8Mbps]

Effettua la registrazione a un bit rate di 8 Mbps.


bullet02Per informazioni sulle voci di impostazione (character_referenceNota relativa a [FORMATO REG.] e [IMPOSTAZIONE DUAL CODEC] che possono essere impostati con registrazione doppio codec)

bullet02Le impostazioni per le clip registrate sul lato sub registrazione saranno le seguenti:

– La registrazione verrà effettuata nello stesso formato di file della registrazione principale.

– La registrazione è in FHD (1920×1080).

– Il frame rate registrato sarà lo stesso del formato di registrazione sul lato registrazione principale.

  1. Selezionare menu [REGISTRAZIONE] character_arrow [MODALITÀ 2 SLOT] character_arrow [DUAL CODEC REC].

bullet02Nel display funzione 2 slot della schermata immagine videocamera viene visualizzato [DUAL 50M] o [DUAL 8M].

bullet02Quando registrazione doppio codec non è possibile, ad esempio quando non è stata inserita una scheda di memoria nello slot scheda 2, la visualizzazione per [DUAL 50M]/[DUAL 8M] apparirà barrata.

  1. Premere il pulsante REC.


bullet02La registrazione non può iniziare se non c'è nessuna scheda di memoria registrabile nello slot scheda 1.

bullet02La registrazione normale viene effettuata sullo slot scheda 1 nei seguenti casi:

– Non c'è nessuna scheda di memoria registrabile nello slot scheda 2.

– Non c'è spazio disponibile nella scheda di memoria nello slot scheda 2.

bullet02La registrazione sul lato registrazione principale non si arresta anche in caso di errore con la scheda di memoria sul lato sub registrazione.

La registrazione si arresta in caso di errore con la scheda di memoria sul lato registrazione principale.

bullet02Se le clip vengono divise automaticamente durante la registrazione sul lato registrazione principale, la divisione avviene sul lato sub registrazione con lo stesso timing del lato registrazione principale.

bullet02La registrazione doppio codec non è possibile nei seguenti casi:

– Quando [FORMATO FILE] o [FORMATO REG.] è impostato su una voce che non supporta la registrazione doppio codec

– Quando menu [RETE] character_arrow [FUNZ. RETE] è impostato su un valore diverso da [OFF]

bullet02Le seguenti funzioni pulsante USER non sono disponibili quando è impostato registrazione doppio codec:

– [REC CHECK]

– [ELIM ULTIMA CLIP]

bullet02Esistono funzioni di registrazione non utilizzabili contemporaneamente (character_referenceFunzioni di registrazione non utilizzabili contemporaneamente)

bullet02(Per icon_model-cx18)

Disabilitare la registrazione doppio codec quando si utilizzano delle funzioni di streaming.


character_diamondNota relativa a [FORMATO REG.] e [IMPOSTAZIONE DUAL CODEC] che possono essere impostati con registrazione doppio codec

bullet02Quando [IMPOSTAZIONE DUAL CODEC] è impostato su [FHD 50Mbps]

[FORMATO FILE]

[FREQUENZA]

[FORMATO REG.]

Bit rate della sub registrazione

[MOV]

[59.94Hz]

[2160-29.97p/420LongGOP 100M]

[2160-23.98p/420LongGOP 100M]

50 Mbps

[50.00Hz]

[2160-25.00p/420LongGOP 100M]


bullet02Quando [IMPOSTAZIONE DUAL CODEC] è impostato su [FHD 8Mbps]

[FORMATO FILE]

[FREQUENZA]

[FORMATO REG.]

Bit rate della sub registrazione

[MOV]

[59.94Hz]

[2160-29.97p/420LongGOP 100M]

[2160-23.98p/420LongGOP 100M]

[1080-59.94p/422ALL-I 200M]

[1080-59.94p/422LongGOP 100M]

[1080-59.94i/422ALL-I 100M]

[1080-59.94i/422LongGOP 50M]

[1080-29.97p/422ALL-I 100M]

[1080-23.98p/422ALL-I 100M]

8 Mbps

[50.00Hz]

[2160-25.00p/420LongGOP 100M]

[1080-50.00p/422ALL-I 200M]

[1080-50.00p/422LongGOP 100M]

[1080-50.00i/422ALL-I 100M]

[1080-50.00i/422LongGOP 50M]

[1080-25.00p/422ALL-I 100M]

[MP4]

[59.94Hz]

[2160-29.97p/420LongGOP 72M]

[2160-23.98p/420LongGOP 72M]

[1080-59.94p/420LongGOP 50M]

[1080-59.94i/420LongGOP 50M]

[1080-23.98p/420LongGOP 50M]

[1080-59.94p/420LongGOP 28M]

[1080-29.97p/420LongGOP 20M]

[1080-23.98p/420LongGOP 24M]

[50.00Hz]

[2160-25.00p/420LongGOP 72M]

[1080-50.00p/420LongGOP 50M]

[1080-50.00i/420LongGOP 50M]

[1080-50.00p/420LongGOP 28M]

[1080-25.00p/420LongGOP 20M]


bullet02Per impostare [IMPOSTAZIONE DUAL CODEC], effettuare prima le seguenti impostazioni di menu:

– Menu [REGISTRAZIONE] character_arrow [FUNZ. REGISTR.] character_arrow [MODO REGISTR.] character_arrow [NORMALE]

– Menu [RETE] character_arrow [FUNZ. RETE] character_arrow [OFF]

– Menu [SISTEMA] character_arrow [FORMATO FILE] character_arrow [MOV] o [MP4]

– Menu [SISTEMA] character_arrow [SUPER SLOW] character_arrow [OFF]

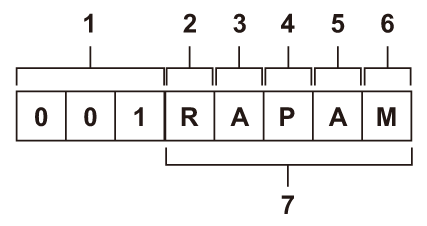

Nome della cartella dei dati video in formato MOV/MP4 (registrazione doppio codec)

I caratteri dal quarto all'ottavo del nome della cartella variano a seconda dell'impostazione dell'unità.

other_mov_folder

  1. Impostazione di registrazione

M: registrazione standard, registrazione simultanea (slot scheda 1), registrazione doppio codec (registrazione principale)

S: Registrazione doppio codec (sub registrazione)

T: Registrazione simultanea (slot scheda 2)


bullet02Fare riferimento anche alla descrizione per “Nome cartella dei dati video in formato MOV/formato MP4”.


Visualizzazione dei clip nella schermata delle miniature

osd_thumbnail_clip-dualcodec

  1. Registrazione con doppio codec

Visualizzato su clip (registrazione principale/sub registrazione) che hanno usato registrazione doppio codec.

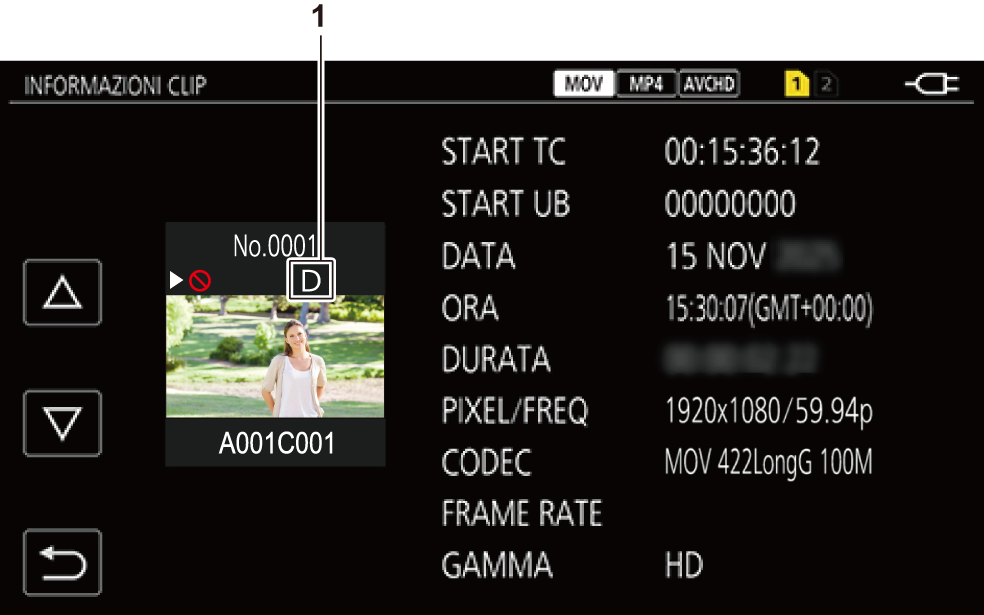

Visualizzazione delle informazioni del clip

osd_thumbnail_clip_info_dualcodec_ita

  1. Registrazione con doppio codec

Visualizzato su clip (registrazione principale/sub registrazione) che hanno usato registrazione doppio codec.


Visualizzazione dello schermo durante la ripresa

other_display_status_rec_dualcodec

  1. Funzione 2 slot (Registrazione doppio codec)


[DUAL 50M]:

Quando registrazione doppio codec è abilitato e [IMPOSTAZIONE DUAL CODEC] è [FHD 50Mbps]


[DUAL 8M]:

Quando registrazione doppio codec è abilitato e [IMPOSTAZIONE DUAL CODEC] è [FHD 8Mbps]



Sistema di avviso

Quando viene rilevato un errore appena dopo che l'unità è stata accesa o durante il funzionamento, il verificarsi dell'errore viene notificato nella schermata immagine videocamera del monitor LCD o dalle spie tally. Gestire l'errore seguendo le indicazioni.


character_diamondCasi indicati da messaggi di errore


Allarme

Visualizzazione dello schermo

Descrizione

Comportamento e cause

Schermata dell’immagine della videocamera

[ERRORE DUAL CODEC REC <SLOT 2>]

Si è verificato un errore in relazione alla scheda di memoria sul lato sub registrazione durante la registrazione doppio codec.

bullet02La registrazione continua sulla scheda di memoria sul lato registrazione principale.

bullet02[ERRORE DUAL CODEC REC <SLOT 2>] viene visualizzato nel campo visualizzazione avviso della schermata STATUS per il controllo modalità.

bullet02Sostituire la scheda di memoria o eliminare le clip inutili.

[ERRORE DUAL CODEC REC <SLOT 2>]

[<NUM MAX. DI CLIP SUPERATO>]

Durante la registrazione doppio codec, state cercando di registrare quando il numero di clip per la scheda di memoria sul lato sub registrazione supera il limite superiore.

bullet02La registrazione continua sulla scheda di memoria sul lato registrazione principale.

bullet02[ERRORE DUAL CODEC REC <SLOT 2>] [<NUM MAX. DI CLIP SUPERATO>] viene visualizzato nel campo visualizzazione avviso della schermata STATUS per il controllo modalità.

bullet02Sostituire la scheda di memoria o eliminare le clip inutili.


Funzioni di registrazione non utilizzabili contemporaneamente

A seconda della funzione di registrazione impostata, sono presenti funzioni di registrazione che non è possibile utilizzare simultaneamente.

bullet02Il significato dei simboli utilizzati nella tabella è il seguente.

character_check-mark: Può essere usato contemporaneamente.

—: Non può essere usato simultaneamente.

  1. Disponibile per impostazione quando si usa icon_model-cx20


Funzione di registrazione come ulteriore impostazione

Funzione di registrazione impostata

Preregistrazione

Registrazione in sequenza

Registrazione simultanea

Registrazione in background

Preregistrazione


character_check-mark

character_check-mark

—

Registrazione in sequenza

character_check-mark


—

—

Registrazione simultanea

character_check-mark

—


—

Registrazione in background

—

—

—


Registrazione con doppio codec

character_check-mark

—

—

—

Registrazione a intervalli

—

—

character_check-mark

—

Registrazione super rallentatore

—

—

—

—

Registrazione proxycharacter_asterisk

character_check-mark

character_check-mark

—

—

Funzione di registrazione come ulteriore impostazione

Funzione di registrazione impostata

Registrazione con doppio codec

Registrazione a intervalli

Registrazione super rallentatore

Registrazione proxycharacter_asterisk

Preregistrazione

character_check-mark

—

—

character_check-mark

Registrazione in sequenza

—

—

—

character_check-mark

Registrazione simultanea

—

character_check-mark

—

—

Registrazione in background

—

—

—

—

Registrazione con doppio codec


—

—

—

Registrazione a intervalli

—


—

—

Registrazione super rallentatore

—

—


—

Registrazione proxycharacter_asterisk

—

—

—
