Neue Funktionen für Dual-Codec-Aufnahmen


Sie können nun die Funktionen für Dual-Codec-Aufnahmen verwenden.


character_bullet-largeDual-Codec-Aufnahme

character_bullet-largeOrdnername bei Videodaten im MOV-Format/MP4-Format (Dual-Codec-Aufnahme)

character_bullet-largeAnzeige der Videoclips im Thumbnail-Bildschirm

character_bullet-largeAnzeige der Videoclipinformationen

character_bullet-largeBildschirmanzeige während der Aufnahme

character_bullet-largeWarnsystem

character_bullet-largeAufnahmefunktionen, die nicht gleichzeitig verwendet werden können


Dual-Codec-Aufnahme

Sie können Haupt- und Nebenaufnahmen gleichzeitig in separaten [AUFN. FORMAT]-Einstellungen aufzeichnen.

Die zweite Aufnahme nimmt Szenen in einer niedrigeren Bildqualität als die der [AUFN. FORMAT]-Einstellung für die Hauptaufnahme auf.


co_other_dual-codec_rec

(A) Kartensteckplatz 1 (Hauptaufnahmen)

(B) Kartensteckplatz 2 (Nebenaufnahmen)

(C) Beginn der Aufnahme

(D) Pause


  1. Aufnahme läuft

  1. Aufnehmen in niedriger Bildqualität


  1. Wählen Sie [SYSTEM]-Menü character_arrow [DATEIFORMAT] character_arrow [MOV] oder [MP4].

  1. Stellen Sie [AUFN. FORMAT] und [DUAL CODEC EINSTELLUNG] ein.

[SYSTEM]-Menü character_arrow [AUFN. FORMAT]

[AUFNEHMEN]-Menü character_arrow [DUAL CODEC EINSTELLUNG]


[FHD 50Mbps]

Führt die Aufnahme bei einer Bitrate von 50 Mbps aus.


[FHD 8Mbps]

Führt die Aufnahme bei einer Bitrate von 8 Mbps aus.


bullet02Für Einzelheiten über die Einstellungselemente (character_referenceHinweis betreffs [AUFN. FORMAT] und [DUAL CODEC EINSTELLUNG], die mit Dual-Codec-Aufnahme eingestellt werden können)

bullet02Die Einstellungen für Clips, die auf der Nebenaufnahmenseite aufgezeichnet werden, sind wie folgt:

– Die Aufnahme erfolgt im selben Dateiformat wie auf der Hauptaufnahmeseite.

– Aufzeichnung erfolgt bei FHD (1920×1080).

– Die aufgezeichnete Bildrate ist die gleiche wie im Aufzeichnungsformat auf der Hauptaufnahmenseite.

  1. Wählen Sie [AUFNEHMEN]-Menü character_arrow [2 SLOT FUNKTION] character_arrow [DUAL CODEC REC].

bullet02Entweder [DUAL 50M] oder [DUAL 8M] wird in der Doppelsteckplatz-Funktionsanzeige des Kamerabild-Bildschirm angezeigt.

bullet02Wenn Dual-Codec-Aufnahme nicht möglich ist, wie zum Beispiel wenn keine Speicherkarte im Kartensteckplatz 2 eingesetzt ist, erscheint die Anzeige für [DUAL 50M]/[DUAL 8M] durchkreuzt.

  1. Drücken Sie die Taste REC.


bullet02Aufzeichnung kann nicht starten, wenn keine bespielbare Speicherkarte im Kartensteckplatz 1 eingesetzt ist.

bullet02Normale Aufzeichnung auf Kartensteckplatz 1 wird in den folgenden Fällen ausgeführt:

– Es ist keine bespielbare Speicherkarte im Kartensteckplatz 2 eingesetzt.

– Es ist kein Platz mehr auf der Speicherkarte im Kartensteckplatz 2.

bullet02Die Aufzeichnung auf der Hauptaufnahmenseite wird nicht gestoppt, wenn ein Fehler bei der Speicherkarte auf der Nebenaufnahmenseite auftritt.

Die Aufzeichnung wird gestoppt, wenn ein Fehler mit der Speicherkarte auf der Hauptaufnahmenseite auftritt.

bullet02Wenn Clips während der Aufzeichnung auf der Hauptaufnahmenseite automatisch geteilt werden, findet zur gleichen Zeit eine Unterteilung auf der Nebenaufnahmenseite mit demselben Zeitverhalten statt wie auf der Hauptaufnahmenseite.

bullet02Dual-Codec-Aufnahme ist in den folgenden Fällen nicht möglich:

– Wenn [DATEIFORMAT] oder [AUFN. FORMAT] auf eine Einstellung gesetzt ist, die keine Dual-Codec-Aufnahme unterstützt

– Wenn [NETZWERK]-Menü character_arrow [NETZWERK FUNKT] auf einen anderen Wert als [AUS] eingestellt ist

bullet02Die folgenden USER-Tastenfunktionen sind nicht verfügbar, wenn Dual-Codec-Aufnahme eingestellt ist:

– [REC CHECK]

– [LÖSCH L.CLIP]

bullet02Es gibt Aufnahmefunktionen, die nicht gleichzeitig verwendet werden können. (character_referenceAufnahmefunktionen, die nicht gleichzeitig verwendet werden können)

bullet02(Für icon_model-cx18)

Deaktivieren Sie die Dual-Codec-Aufnahme, wenn Sie Streaming-Funktionen nutzen.


character_diamondHinweis betreffs [AUFN. FORMAT] und [DUAL CODEC EINSTELLUNG], die mit Dual-Codec-Aufnahme eingestellt werden können

bullet02Wenn [DUAL CODEC EINSTELLUNG] auf [FHD 50Mbps] eingestellt ist

[DATEIFORMAT]

[FREQUENZ]

[AUFN. FORMAT]

Bitrate von Nebenaufnahmen

[MOV]

[59.94Hz]

[2160-29.97p/420LongGOP 100M]

[2160-23.98p/420LongGOP 100M]

50 Mbps

[50.00Hz]

[2160-25.00p/420LongGOP 100M]


bullet02Wenn [DUAL CODEC EINSTELLUNG] auf [FHD 8Mbps] eingestellt ist

[DATEIFORMAT]

[FREQUENZ]

[AUFN. FORMAT]

Bitrate von Nebenaufnahmen

[MOV]

[59.94Hz]

[2160-29.97p/420LongGOP 100M]

[2160-23.98p/420LongGOP 100M]

[1080-59.94p/422ALL-I 200M]

[1080-59.94p/422LongGOP 100M]

[1080-59.94i/422ALL-I 100M]

[1080-59.94i/422LongGOP 50M]

[1080-29.97p/422ALL-I 100M]

[1080-23.98p/422ALL-I 100M]

8 Mbps

[50.00Hz]

[2160-25.00p/420LongGOP 100M]

[1080-50.00p/422ALL-I 200M]

[1080-50.00p/422LongGOP 100M]

[1080-50.00i/422ALL-I 100M]

[1080-50.00i/422LongGOP 50M]

[1080-25.00p/422ALL-I 100M]

[MP4]

[59.94Hz]

[2160-29.97p/420LongGOP 72M]

[2160-23.98p/420LongGOP 72M]

[1080-59.94p/420LongGOP 50M]

[1080-59.94i/420LongGOP 50M]

[1080-23.98p/420LongGOP 50M]

[1080-59.94p/420LongGOP 28M]

[1080-29.97p/420LongGOP 20M]

[1080-23.98p/420LongGOP 24M]

[50.00Hz]

[2160-25.00p/420LongGOP 72M]

[1080-50.00p/420LongGOP 50M]

[1080-50.00i/420LongGOP 50M]

[1080-50.00p/420LongGOP 28M]

[1080-25.00p/420LongGOP 20M]


bullet02Zum Einstellen von [DUAL CODEC EINSTELLUNG] nehmen Sie im Voraus die folgenden Menüeinstellungen vor:

– [AUFNEHMEN]-Menü character_arrow [AUFN FUNKTION] character_arrow [AUFN. MODUS] character_arrow [NORMAL]

– [NETZWERK]-Menü character_arrow [NETZWERK FUNKT] character_arrow [AUS]

– [SYSTEM]-Menü character_arrow [DATEIFORMAT] character_arrow [MOV] oder [MP4]

– [SYSTEM]-Menü character_arrow [SUPER LANGSAM] character_arrow [AUS]


Ordnername bei Videodaten im MOV-Format/MP4-Format (Dual-Codec-Aufnahme)

Das vierte bis achte Zeichen des Ordnernamens variiert je nach Einstellung des Geräts.

other_mov_folder

  1. Aufnahmeeinstellung

M: Standardaufnahme, Simultanaufnahme (Kartensteckplatz 1), Dual-Codec-Aufnahme (Hauptaufnahme)

S: Dual-Codec-Aufnahme (Zweite Aufnahme)

T: Simultanaufnahme (Kartensteckplatz 2)


bullet02Beachten Sie die Beschreibung unter “Ordnername bei Videodaten im MOV-Format/MP4-Format”.


Anzeige der Videoclips im Thumbnail-Bildschirm

osd_thumbnail_clip-dualcodec

  1. Dual-Codec-Aufnahme

Angezeigt auf Clips (Hauptaufnahme/Nebenaufnahme), die Dual-Codec-Aufnahme benutzt haben.

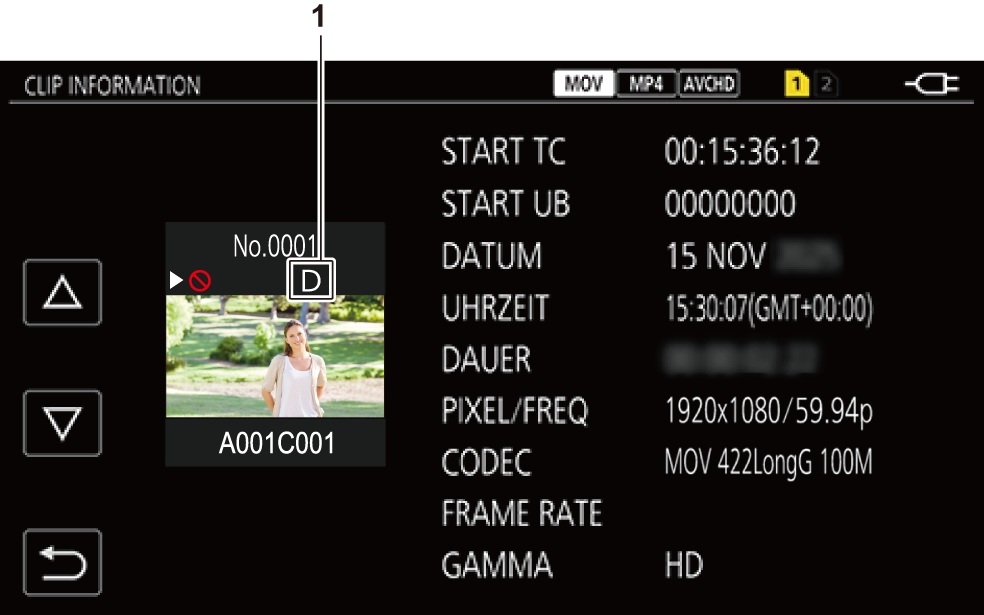

Anzeige der Videoclipinformationen

osd_thumbnail_clip_info_dualcodec_ger

  1. Dual-Codec-Aufnahme

Angezeigt auf Clips (Hauptaufnahme/Nebenaufnahme), die Dual-Codec-Aufnahme benutzt haben.


Bildschirmanzeige während der Aufnahme

other_display_status_rec_dualcodec

  1. Doppelsteckplatz-Funktion (Dual-Codec-Aufnahme)


[DUAL 50M]:

Wenn Dual-Codec-Aufnahme aktiviert ist und [DUAL CODEC EINSTELLUNG] auf [FHD 50Mbps] eingestellt ist


[DUAL 8M]:

Wenn Dual-Codec-Aufnahme aktiviert ist und [DUAL CODEC EINSTELLUNG] auf [FHD 8Mbps] eingestellt ist



Warnsystem

Wird beim Einschalten des Geräts oder während des Betriebs ein Fehler erkannt, wird auf dem Kamerabild-Bildschirm des LCD-Monitors oder über die Tally-Lampen auf den Fehler hingewiesen. Folgen Sie den Anzeigen, um den Fehler zu beheben.


character_diamondUmstände, die durch Fehlermeldungen angezeigt werden


Alarm

Bildschirmanzeige

Beschreibung

Verhalten und Ursache

Kamerabild-Bildschirm

[DUAL CODEC REC WARNUNG <SLOT 2>]

Ein Fehler mit der Speicherkarte ist auf der Nebenaufnahmeseite während einer Dual-Codec-Aufnahme aufgetreten.

bullet02Die Aufzeichnung auf der Speicherkarte auf der Hauptaufnahmenseite läuft weiter.

bullet02Im Warnanzeigefeld des STATUS-Modusprüfungsbildschirms wird [DUAL CODEC REC WARNUNG <SLOT 2>] angezeigt.

bullet02Ersetzen Sie die Speicherkarte oder löschen Sie unnötige Videoclips.

[DUAL CODEC REC WARNUNG <SLOT 2>]

[<CLIPS ÜBER MAX ANZAHL>]

Sie versuchen, während einer Dual-Codec-Aufnahme eine Aufzeichnung zu machen, wenn die Anzahl von Clips für die Speicherkarte auf der Nebenaufnahmeseite die obere Grenze überschreitet.

bullet02Die Aufzeichnung auf der Speicherkarte auf der Hauptaufnahmenseite läuft weiter.

bullet02Im Warnanzeigefeld des STATUS-Modusprüfungsbildschirms wird [DUAL CODEC REC WARNUNG <SLOT 2>] [<CLIPS ÜBER MAX ANZAHL>] angezeigt.

bullet02Ersetzen Sie die Speicherkarte oder löschen Sie unnötige Videoclips.


Aufnahmefunktionen, die nicht gleichzeitig verwendet werden können

Abhängig von der Aufzeichnungsfunktion, die eingestellt ist, gibt es Aufzeichnungsfunktionen, die nicht gleichzeitig verwendet werden können.

bullet02Die Bedeutungen der Symbole, die in der Tabelle verwendet werden, sind wie folgt.

character_check-mark: Kann simultan verwendet werden.

—: Kann nicht simultan verwendet werden.

  1. Bei icon_model-cx20 verfügbare Einstellung


Zusätzlich eingestellte Aufzeichnungsfunktion

Eingestellte Aufzeichnungsfunktion

Vorausaufzeichnung

Relay-Aufnahme

Simultane Aufnahme

Hintergrundaufnahme

Vorausaufzeichnung


character_check-mark

character_check-mark

—

Relay-Aufnahme

character_check-mark


—

—

Simultane Aufnahme

character_check-mark

—


—

Hintergrundaufnahme

—

—

—


Dual-Codec-Aufnahme

character_check-mark

—

—

—

Intervallaufzeichnung

—

—

character_check-mark

—

Extrem langsame Aufnahme

—

—

—

—

Proxy-Aufzeichnungcharacter_asterisk

character_check-mark

character_check-mark

—

—

Zusätzlich eingestellte Aufzeichnungsfunktion

Eingestellte Aufzeichnungsfunktion

Dual-Codec-Aufnahme

Intervallaufzeichnung

Extrem langsame Aufnahme

Proxy-Aufzeichnungcharacter_asterisk

Vorausaufzeichnung

character_check-mark

—

—

character_check-mark

Relay-Aufnahme

—

—

—

character_check-mark

Simultane Aufnahme

—

character_check-mark

—

—

Hintergrundaufnahme

—

—

—

—

Dual-Codec-Aufnahme


—

—

—

Intervallaufzeichnung

—


—

—

Extrem langsame Aufnahme

—

—


—

Proxy-Aufzeichnungcharacter_asterisk

—

—

—
