Umschalten der Audioeingabe

Verwendung des integrierten Mikrofons/eines externen Mikrofons (Stereo-Minibuchse)

Gebrauch von Audiogerät/externem Mikrofon (XLR, 3-polig)

character_diamond Audioaufzeichnungsformat

Das Audio-Aufnahmeformat wie zum Beispiel das Kompressionsformat ist von der [DATEIFORMAT]-Einstellung abhängig.

[SYSTEM]-Menü [DATEIFORMAT]

[DATEIFORMAT]	Aufnahmeformat	Abtastrate/Bit
[P2]1	Lineares PCM (LPCM)	48 kHz/24 Bit2
[MOV]	Lineares PCM (LPCM)	48 kHz/24 Bit
[MP4]	AAC	48 kHz/16 Bit
[AVCHD]	Dolby Audio™	48 kHz/16 Bit

Bei verfügbare Einstellung.

Wenn das Menü [SYSTEM] [AUFN. FORMAT] wie folgt eingestellt ist, beträgt dieser Wert 48 kHz/16 Bit.

– [1080-59.94p/AVC-G12], [1080-50.00p/AVC-G12], [1080-59.94i/AVC-G12], [1080-50.00i/AVC-G12], [720-59.94p/AVC-G12], [720-50.00p/AVC-G12]

Wenn das Menü [SYSTEM] [AUFN. FORMAT] wie folgt eingestellt ist, kann im Menü [SYSTEM] [AUDIOSAMPLE AUFLÖSUNG] 48 kHz/16 Bit oder 48 kHz/24 Bit ausgewählt werden.

– [1080-59.94i/AVC-I100], [1080-50.00i/AVC-I100], [720-59.94p/AVC-I100], [720-50.00p/AVC-I100], [1080-59.94i/AVC-I50], [1080-50.00i/AVC-I50], [720-59.94p/AVC-I50], [720-50.00p/AVC-I50]

character_diamond Auswählen von Audio-Eingangssignalen (wenn der XLR-Handgriff am Gerät angebracht ist)

Wählt das im Audiokanal 1/Audiokanal 2 aufzuzeichnende Audiosignal aus.

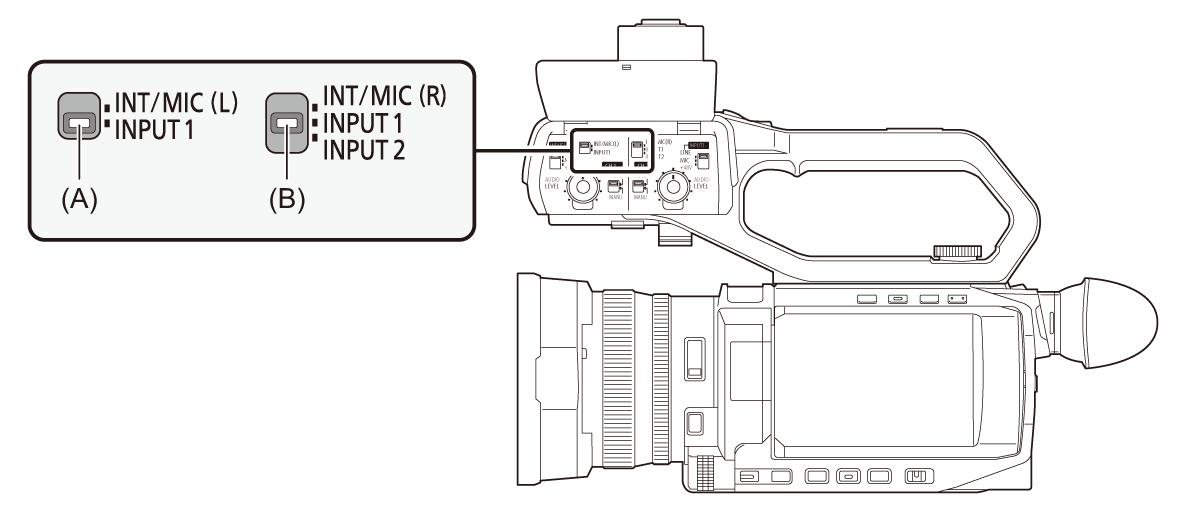

image_audio-sw1

(A) CH1 SELECT-Schalter

(B) CH2 SELECT-Schalter

CH1 SELECT-Schaltereinstellung	CH2 SELECT-Schaltereinstellung	Aufzuzeichnendes Eingangssignal
CH1 SELECT-Schaltereinstellung	CH2 SELECT-Schaltereinstellung	Audiokanal 1	Audiokanal 2
<INT/MIC (L)>	<INT/MIC (R)>	Integriertes Mikrofon <L>/<MIC>-Anschluss Lch	Integriertes Mikrofon <R>/<MIC>-Anschluss Rch
	<INPUT1>	Integriertes Mikrofon <L>/<MIC>-Anschluss Lch	<INPUT 1>-Anschluss
	<INPUT2>	Integriertes Mikrofon <L>/<MIC>-Anschluss Lch	<INPUT 2>-Anschluss
<INPUT1>	<INT/MIC (R)>	<INPUT 1>-Anschluss	Integriertes Mikrofon <R>/<MIC>-Anschluss Rch
	<INPUT1>	<INPUT 1>-Anschluss	<INPUT 1>-Anschluss
	<INPUT2>	<INPUT 1>-Anschluss	<INPUT 2>-Anschluss

character_diamond Bestätigen der Audioeingabe-Einstellung

Die Einstellung des Audioeingangs kann auf dem AUDIO-Modusprüfungsbildschirm abgelesen werden.

Für Einzelheiten über den AUDIO-Modusprüfungsbildschirm ( character_reference AUDIO -Bildschirm).

Verwendung des integrierten Mikrofons/eines externen Mikrofons (Stereo-Minibuchse)

Wenn ein externes Mikrofon (Stereo-Minibuchse) an den<MIC>-Anschluss angeschlossen ist, wird der Audioeingang vom integrierten Mikrofon auf das externe Mikrofon umgeschaltet, das an den <MIC>-Anschluss angeschlossen ist.

character_diamond Wenn der XLR-Handgriff am Gerät angebracht ist

Nehmen Sie die folgenden Einstellungen vor, um den Audioeingang auf das integrierte Mikrofon oder das externe Mikrofon (Stereo-Minibuchse) umzuschalten.

Stellen Sie den CH1 SELECT-Schalter in die Position <INT/MIC (L)>.

Die Audiosignale von der <L>-Seite des integrierten Mikrofons bzw. der Lch-Seite des externen Mikrofons, das an den <MIC>-Anschluss angeschlossen ist, werden auf Audiokanal 1 aufgezeichnet.

Stellen Sie den CH2 SELECT-Schalter in die Position <INT/MIC (R)>.

Die Audiosignale von der <R>-Seite des integrierten Mikrofons bzw. der Rch-Seite des externen Mikrofons, das an den <MIC>-Anschluss angeschlossen ist, werden auf Audiokanal 2 aufgezeichnet.

Um die vom Mikrofon erfassten Windgeräusche zu vermindern, wählen Sie die Einstellung [AUDIO]-Menü [EINGANGSEINST.] [CH1 MIC LOWCUT]/[CH2 MIC LOWCUT] [EIN].

Gebrauch von Audiogerät/externem Mikrofon (XLR, 3-polig)

Befestigen Sie den XLR-Handgriff am Gerät.

Schließen Sie ein Audiogerät oder ein externes Mikrofon an den <INPUT 1>/<INPUT 2>-Anschluss an.

Schalten Sie den verbundenen Audioeingang mit dem <INPUT1>/<INPUT2>-Schalter um.

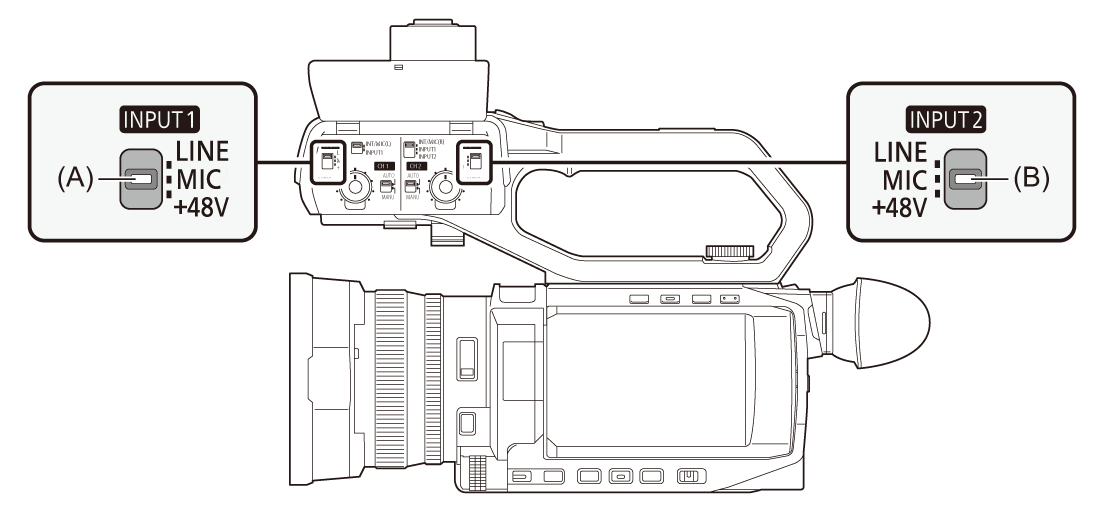

image_audio-sw2

(A) <INPUT1>-Schalter

(B) <INPUT2>-Schalter

Verbundenes Gerät	<INPUT1>/<INPUT2>-Schaltereinstellung	Menüeinstellungen (Sie können jeden Kanal einzeln einstellen.) [AUDIO]-Menü [MIC EINST GRIFF]
Verbundenes Gerät	<INPUT1>/<INPUT2>-Schaltereinstellung	[EING.1 MIC PEGEL]/ [EING.2 MIC PEGEL]1	[EING.1 LINE PEGEL]/ [EING.2 LINE PEGEL]2
Audiogerät	<LINE>	Deaktiviert	[4dB], [0dB]
Externes Mikrofon	<MIC>	[−40dB], [−50dB], [−60dB]	Deaktiviert
Externes Mikrofon (mit Stromversorgung)	<+48V>	[−40dB], [−50dB], [−60dB]	Deaktiviert

Werkseinstellung: [−50dB]

Werkseinstellung: [0dB]

Wenn Sie das Richtmikrofon AG-MC200G (Sonderzubehör) verwenden, stellen Sie [EING.1 MIC PEGEL]/[EING.2 MIC PEGEL] auf [−50dB].

Wenn der XLR-Handgriff abgenommen wird, wird der Audioeingang zum integrierten Mikrofon/externen Mikrofon (Stereo-Minibuchse) umgeschaltet.

Nach dem Abbauen des externen Mikrofons (XLR, 3-polig), stellen Sie den CH1 SELECT/CH2 SELECT-Schalter auf <INT/MIC (L)> oder auf <INT/MIC (R)>, um das Eingangssignal auf das integrierte Mikrofon zu legen. Wenn Sie die Einstellung beim Aufnehmen beibehalten, erfolgt keine Tonaufnahme.

Bei Anschluss von Geräten, die nicht mit +48 V-Stromversorgung kompatibel sind, stellen Sie den <INPUT1>/<INPUT2>-Schalter auf <LINE> oder <MIC>. Wenn Sie die <+48V>-Einstellung nicht ändern, können auf diesem Gerät oder auf dem angeschlossenen Gerät Fehlfunktionen auftreten.

Wenn eine Störung an der +48 V-Versorgung auftritt, wird dieses Gerät abgeschaltet.

Wird ein Phantom-Mikrofon benutzt, so entlädt sich die Batterie schneller.

Falls unbelegte Anschlüsse Störgeräusche erzeugen, stellen Sie den <INPUT1>/<INPUT2>-Schalter auf <LINE>.
