Obsługa przesyłania danych filmów w formacie RAW

character_bullet-largePrzesyłanie danych filmów w formacie RAW za pomocą HDMI

character_bullet-largeUwagi dotyczące przesyłania danych filmów w formacie RAW


icon_mode-photo_grayicon_mode-movieicon_mode-sq_gray

icon_mode-ia_grayicon_mode-picon_mode-aicon_mode-sicon_mode-m

Dane filmów w formacie RAW mogą być przesyłane za pomocą HDMI do kompatybilnej nagrywarki zewnętrznej.

image_hdmi_raw-2

(A) Filmy w formacie RAW

(B) Zewnętrzne urządzenie rejestrujące

bullet02Nagrywanie danych filmów w formacie RAW na tym aparacie zostało potwierdzone na następujących nagrywarkach zewnętrznych. (Stan na czerwiec 2025)

– ATOMOS: “NINJA V”/“NINJA V+”/“NINJA”/“NINJA ULTRA”/“SHOGUN”/“SHOGUN ULTRA”/“SHOGUN CONNECT”

– Blackmagic Design: “Blackmagic Video Assist 5″ 12G HDR”/“Blackmagic Video Assist 7″ 12G HDR”

bullet02Odnośnie wersji oprogramowania sprzętowego zewnętrznej nagrywarki, która obsługuje dane filmów w formacie RAW, zapoznać się z następującą stroną:

https://panasonic.jp/support/global/cs/dsc/connect/index.html

(Tylko w języku angielskim)

bullet02W celu uzyskania szczegółowych informacji na temat zewnętrznych nagrywarek skontaktować się z ATOMOS lub Blackmagic Design.

bullet02Nie gwarantuje to wszystkich możliwości, które może posiadać kompatybilna nagrywarka zewnętrzna.

bullet02Aby edytować dane filmów w formacie RAW nagrane za pomocą zewnętrznej nagrywarki, potrzebne będzie kompatybilne oprogramowanie. Zgodne oprogramowanie obsługuje tylko konwersję V-Log/V-Gamut.

bullet02Podczas edycji danych wideo w formacie RAW, które zostały nagrane za pomocą nagrywarki ATOMOS, barwy można dopasować do V-Log/V-Gamut, pobierając plik LUT (Look-Up Table) z następującej strony wsparcia i wczytując go w oprogramowaniu.

bullet02W celu pobrania pliku LUT lub uzyskania najnowszych informacji o wsparciu należy odwiedzić poniższą stronę:

https://panasonic.jp/support/global/cs/dsc/

(Tylko w języku angielskim)


icon_info_s

bullet02Tylko filmy proxy mogą być nagrywane podczas przesyłania danych RAW wideo za pośrednictwem HDMI.

bullet02Gdy opcja [Częstotl. systemowa] jest ustawiona na [24.00Hz (CINEMA)], dane filmów w formacie RAW nie mogą być przesyłane za pomocą HDMI.


Przesyłanie danych filmów w formacie RAW za pomocą HDMI

Jakość obrazu dla przesyłanych obrazów ustawiona jest w [Jakość nagr.].


Rozpoczynanie:

  1. Wyłącz aparat i zewnętrzną nagrywarkę.

  1. Podłącz aparat i zewnętrzną nagrywarkę za pomocą dostępnego w sprzedaży kabla HDMI.

bullet02Używaj kabla HDMI Ultra High Speed (złącze typu A – typu A) o długości poniżej 3 m.

  1. Włącz aparat i zewnętrzną nagrywarkę.


  1. Ustaw na tryb [icon_mode-video].

(character_referencePrzełącznik Zdjęcia/Wideo/S&Q)

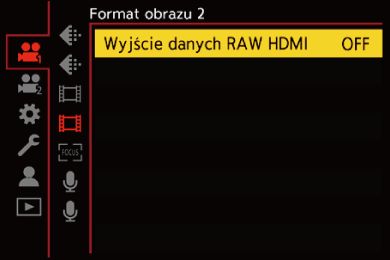

  1. Ustaw [Wyjście danych RAW HDMI].

character_bullet-largebutton_menu-set character_arrow [icon_movie] character_arrow [icon_video-image-format] character_arrow [Wyjście danych RAW HDMI] character_arrow [ON]


bullet02[HDMI RAW] wyświetla się na ekranie nagrywania.

gui_raw_data-output_hdmi_1_pol

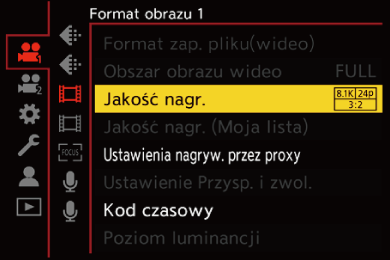

  1. Wybierz jakość nagrywania.

character_bullet-largebutton_menu-set character_arrow [icon_movie] character_arrow [icon_video-image-format] character_arrow [Jakość nagr.]

gui_raw_data-output_hdmi_2_pol

  1. Ustaw wejście HDMI na zewnętrznej nagrywarce.

bullet02Gdy połączenie zostanie ustalone, obrazy będą wyświetlane na ekranie nagrywarki zewnętrznej.


icon_info_s

Występują różnice w porównaniu z normalnym przesyłaniem za pomocą HDMI.

bullet02[Wyj.sygn.HDMI (nagr.)] w menu [Własne] ([WEJ./WYJ.]).

– [Wyświetlanie informacji] nie jest dostępne. Nie można przesyłać ekranu informacyjnego aparatu na zewnętrzną nagrywarkę podłączoną przez HDMI.

– [Konwersja w dół] nie jest dostępne. Przesyła dane wyjściowe o rozdzielczości i prędk. klatek [Jakość nagr.].


character_diamond[Jakość nagr.] (Po wybraniu ustawienia [Wyjście danych RAW HDMI])

[Jakość nagr.]

[Częstotl. systemowa]

[Obszar obrazu wideo]

Rozdzielczość

Liczba klatek na sekundę

[8.1K/24p/3:2]character_asterisk1

[59.94Hz (NTSC)]

[FULL]

8128×5418

23,98p

[8.1K/30p/17:9]character_asterisk1

[FULL]

8128×4302

29,97p

[8.1K/24p/17:9]character_asterisk1

[FULL]

8128×4302

23,98p

[7.2K/30p/3:2]character_asterisk1, 2

[FULL]

7232×4820

29,97p

[5.7K/60p/17:9]character_asterisk1, 2

[PIXEL/PIXEL]

5728×3024

59,94p

[5.7K/30p/17:9]character_asterisk1

[PIXEL/PIXEL]

5728×3024

29,97p

[5.7K/24p/17:9]character_asterisk1

[PIXEL/PIXEL]

5728×3024

23,98p

[4.8K/60p/4:3]character_asterisk2

[APS-C]

4752×3568

59,94p

[4.8K/30p/4:3]

[APS-C]

4752×3568

29,97p

[4.8K/24p/4:3]

[APS-C]

4752×3568

23,98p

[8.1K/25p/17:9]character_asterisk1

[50.00Hz (PAL)]

[FULL]

8128×4302

25,00p

[7.2K/25p/3:2]character_asterisk1

[FULL]

7232×4820

25,00p

[5.7K/50p/17:9]character_asterisk1, 2

[PIXEL/PIXEL]

5728×3024

50,00p

[5.7K/25p/17:9]character_asterisk1

[PIXEL/PIXEL]

5728×3024

25,00p

[4.8K/50p/4:3]character_asterisk2

[APS-C]

4752×3568

50,00p

[4.8K/25p/4:3]

[APS-C]

4752×3568

25,00p

  1. Opcji nie można wybrać, gdy wykorzystywany jest obiektyw APS-C.

  1. Opcji nie można wybrać, gdy zmienną [Rozsz. zakr. dynamiki(Log)] ustawiono na [ON].


bullet02Ilość bitów: 12 bitów

bullet02Format dźwięku: LPCM (2kan./4kan.)

– Gdy podłączony jest adapter do mikrofonu z wyjściem XLR (DMW-XLR2: wyposażenie opcjonalne) i po ustawieniu [Nagrywanie 4 kan. dźwięku] do wartości [XLR] lub [XLR+CAMERA] można nagrywać dźwięk z użyciem 4 kanałów audio.

bullet02Opcja [Obszar obrazu wideo] jest ustawiona do obszaru obrazu zgodnie z ustawieniem [Jakość nagr.].

bullet02[Jakość nagrywania dźwięku] można ustawić do wartości [96kHz/24bit], w przypadku gdy podłączony jest adapter do mikrofonu z wyjściem XLR (DMW-XLR2: wyposażenie opcjonalne), mikrofon stereofoniczny typu shotgun (DMW-MS2: wyposażenie opcjonalne) lub mikrofon stereofoniczny (VW-VMS10: wyposażenie opcjonalne).


character_diamondEkran wyświetlacza/wizjera podczas przesyłania danych filmów w formacie RAW

Obrazy zgodne z nagranymi podczas nagrywania za pomocą V-Log są wyświetlane na wyświetlaczu/wizjerze aparatu w celach monitorowania. [Asystent wid. LUT (monitor)] z zastosowanym ustawieniem wstępnym [Vlog_709] można wykorzystać w przypadku [Asystent widoku Log].


bullet02LUT nie można zmienić w przypadku ekranu wyświetlacza.

bullet02W przypadku używania [Asystent wid. LUT (monitor)], ikona [709] jest wyświetlana na ekranie a ikona [RAW] jest wyświetlana na ekranie jako parametr [Asystent widoku LUT (HDMI)].

bullet02[Punkt. pomiar luminancji] i [BASE/RANGE] schematu [Wzór zebry] są ustawione jako jednostki “Stop”.

(poziom wyjścia szary 18 % jest obliczony jako 0 stop)


Uwagi dotyczące wyświetlonych obrazów

bullet02Obrazy wyświetlone na aparacie nie wpływają na dane filmów w formacie RAW, które są przesyłane.

bullet02Obrazy wyświetlane na nagrywarce zewnętrznej to obrazy, które odpowiadają specyfikacjom nagrywarki zewnętrznej. Oznacza to, że mogą występować różnice pomiędzy obrazami wyświetlanymi na aparacie, a obrazami wyświetlanymi na nagrywarce zewnętrznej.

bullet02Wyświetlacz/wizjer aparatu pokazuje obrazy z kątem widzenia danych filmów w formacie RAW. Mogą wystąpić pewne różnice w kącie widzenia danych zarejestrowanych na nagrywarce zewnętrznej.


character_diamond[Wyj. kodu czas. HDMI]/[Sterow. nagr. HDMI]

Kod czasowy aparatu można dodać i przesłać za pomocą HDMI na zewnętrzną nagrywarkę.

Ponadto nagrywanie można uruchomić i zatrzymać na zewnętrznej nagrywarce za pomocą przycisku nagrywania filmu oraz spustu migawki aparatu.


  1. Ustaw [Wyj. kodu czas. HDMI] na [ON].


bullet02button_menu-set character_arrow [icon_movie] character_arrow [icon_video-image-format] character_arrow [Kod czasowy] character_arrow [Wyj. kodu czas. HDMI] character_arrow [ON]


  1. Ustaw [Sterow. nagr. HDMI] na [ON].


bullet02button_menu-set character_arrow [icon_custom-menu] character_arrow [icon_setup-inout] character_arrow [Wyj.sygn.HDMI (nagr.)] character_arrow [Sterow. nagr. HDMI] character_arrow [ON]

bullet02Opcję [Sterow. nagr. HDMI] można wybrać gdy parametr [Wyj. kodu czas. HDMI] ustawiony jest na [ON] w trybie [icon_mode-video].


Uwagi dotyczące przesyłania danych filmów w formacie RAW

Działania podczas przesyłania danych filmów w formacie RAW są następujące:


bullet02Dolna granica dostępnej czułości ISO wynosi [200] (gdy [Rozszerzone ISO] jest ustawione na: [100]), a górna granica wynosi [51200].

Zakres dostępnych czułości ISO zmienia się również dla [LOW] oraz [HIGH] w [Ustaw.podw.natywn.ISO].

bullet02[AWB], [AWBc], [AWBw] i [icon_wb-flash] nie można użyć w przypadku balansu bieli.

bullet02Opcja [Styl. zdj.] jest ustawiona na [V-Log], a ustawień jakości obrazu nie można regulować.

bullet02[icon_pinpoints-af_blue] trybu AF nie jest dostępna.

bullet02Powiększenie ekranu za pomocą [Wspomag. MF] i [Powiększ. wyśw. Live (wideo)] nie jest możliwe.

bullet02Następujące funkcje nie są dostępne:

– [Poziom czerni]

– [Zakres i.Dynamiki]

– [Komp. winietowania]

– [Kompensacja dyfrakcji]

– [Ustawienia filtra]

– [Format zap. pliku(wideo)]

– [Filtrow.] oraz [dod. do lis] w [Jakość nagr.]

– [Jakość nagr. (Moja lista)]

– [Poziom luminancji]

– [E-stabilizacja (wideo)] ([Stabilizator obrazu])

– [Nagrywanie w pętli (wideo)]

– [Segment. nagrywanie pliku]

– [Test pasów kolorow.]

– [Przesyłanie strumieniowe]
