输出RAW视频数据

character_bullet-large通过HDMI输出RAW视频数据

character_bullet-large输出RAW视频数据时的注意事项


icon_mode-photo_grayicon_mode-movieicon_mode-sq_gray

icon_mode-ia_grayicon_mode-picon_mode-aicon_mode-sicon_mode-m

可以通过HDMI将RAW视频数据输出到兼容的外部录像机。

image_hdmi_raw-1

(A) RAW视频

(B) 外部录像机

bullet02在以下外部录像机上确认了录制本相机的RAW视频数据。（截至2025年5月）

– ATOMOS: “NINJA V”/“NINJA V+”/“NINJA”/“NINJA ULTRA”/“SHOGUN”/“SHOGUN ULTRA”/“SHOGUN CONNECT”

– Blackmagic Design: “Blackmagic Video Assist 5″ 12G HDR”/“Blackmagic Video Assist 7″ 12G HDR”

bullet02关于支持录制RAW视频数据的外部录像机固件版本，请查看以下网站:

https://panasonic.jp/support/global/cs/dsc/connect/index.html

（仅英文）

bullet02关于外部录像机的详细信息，请联系ATOMOS或Blackmagic Design。

bullet02这并不能保证兼容的外部录像机可能具有的所有功能。

bullet02将需要兼容软件编辑使用外部录像机录制的RAW视频数据。兼容软件仅支持V-Log/V-Gamut转换。

bullet02编辑用ATOMOS录像机录制的RAW视频数据时，为了使颜色与V-Log/V-Gamut相匹配，请从以下支持网站下载LUT（Look-Up Table）文件并将其加载到软件中。

bullet02访问以下网站以下载LUT文件或查看最新的支持信息:

https://panasonic.jp/support/global/cs/dsc/

（仅英文）


icon_info_s

bullet02通过HDMI输出RAW视频数据期间，可以仅录制代理视频。

bullet02[系统频率]设置为[24.00Hz (CINEMA)]时，无法通过HDMI输出RAW视频数据。


通过HDMI输出RAW视频数据

在[录制质量]中设置输出图像的画质。


开始使用:

  1. 关闭相机和外部录像机。

  1. 用市售的HDMI电缆连接相机和外部录像机。

bullet02使用长度短于3 m的超高速HDMI电缆（A型–A型插头）。

  1. 打开相机和外部录像机。


  1. 设置为[icon_mode-video]模式。

（character_reference照片/视频/S&Q开关）

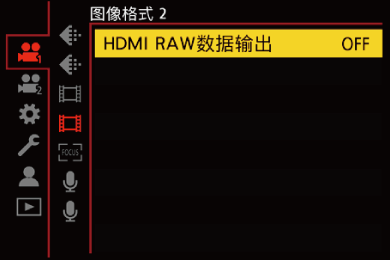

  1. 设置[HDMI RAW数据输出]。

character_bullet-largebutton_menu-set character_arrow [icon_movie] character_arrow [icon_video-image-format] character_arrow [HDMI RAW数据输出] character_arrow [ON]


bullet02拍摄画面上会显示[HDMI RAW]。

gui_raw_data-output_hdmi_1_sch

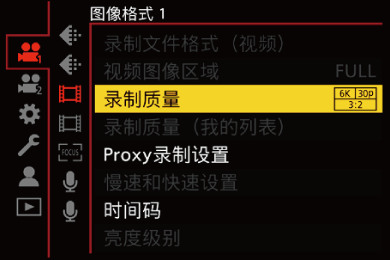

  1. 选择录制质量。

character_bullet-largebutton_menu-set character_arrow [icon_movie] character_arrow [icon_video-image-format] character_arrow [录制质量]

gui_raw_data-output_hdmi_2_sch

  1. 在外部录像机上设置HDMI输入。

bullet02连接完成时，外部录像机的屏幕上会显示图像。


icon_info_s

通过HDMI输出RAW数据期间的代理录制

通过HDMI输出RAW数据时的代理录制要求您录制到外部录像机。使用相机控制外部录像机上的录制。

  1. 请将[HDMI录制控制]设置为[ON]。（character_reference[HDMI时间代码输出]/[HDMI录制控制]）

  1. 请将[Proxy录制]设置为[ON]。（character_reference代理录制）

  1. 使用相机上的视频录制按钮或快门按钮在外部录像机上开始录制。


与正常HDMI输出操作有所不同。

bullet02[自定义]（[IN/OUT]）菜单中的[HDMI拍摄输出]。

– [信息显示]不可用。无法将相机信息显示输出到通过HDMI连接的外部录像机。

– [下降转换]不可用。以[录制质量]的分辨率和拍摄帧率输出。


character_diamond[录制质量]（选择了[HDMI RAW数据输出]时）

[录制质量]

[系统频率]

[视频图像区域]

分辨率

帧率

[6K/30p/3:2]

[59.94Hz(NTSC)]

[FULL]

6000×4000

29.97p

[6K/24p/3:2]

[FULL]

6000×4000

23.98p

[5.9K/30p/16:9]

[FULL]

5888×3312

29.97p

[5.9K/24p/16:9]

[FULL]

5888×3312

23.98p

[5.7K/60p/17:9]

[FULL]

5728×3024

59.94p

[5.7K/30p/17:9]

[FULL]

5728×3024

29.97p

[5.7K/24p/17:9]

[FULL]

5728×3024

23.98p

[4.8K/60p/4:3]

[PIXEL/PIXEL]

4800×3600

59.94p

[4.8K/30p/4:3]

[PIXEL/PIXEL]

4800×3600

29.97p

[4.8K/24p/4:3]

[PIXEL/PIXEL]

4800×3600

23.98p

[C4K/120p/17:9]

[PIXEL/PIXEL]

4096×2160

119.88p

[C4K/60p/17:9]

[PIXEL/PIXEL]

4096×2160

59.94p

[C4K/30p/17:9]

[PIXEL/PIXEL]

4096×2160

29.97p

[C4K/24p/17:9]

[PIXEL/PIXEL]

4096×2160

23.98p

[3.5K/60p/4:3]

[APS-C]

3536×2656

59.94p

[3.5K/30p/4:3]

[APS-C]

3536×2656

29.97p

[3.5K/24p/4:3]

[APS-C]

3536×2656

23.98p

[6K/25p/3:2]

[50.00Hz(PAL)]

[FULL]

6000×4000

25.00p

[5.9K/25p/16:9]

[FULL]

5888×3312

25.00p

[5.7K/50p/17:9]

[FULL]

5728×3024

50.00p

[5.7K/25p/17:9]

[FULL]

5728×3024

25.00p

[4.8K/50p/4:3]

[PIXEL/PIXEL]

4800×3600

50.00p

[4.8K/25p/4:3]

[PIXEL/PIXEL]

4800×3600

25.00p

[C4K/100p/17:9]

[PIXEL/PIXEL]

4096×2160

100.00p

[C4K/50p/17:9]

[PIXEL/PIXEL]

4096×2160

50.00p

[C4K/25p/17:9]

[PIXEL/PIXEL]

4096×2160

25.00p

[3.5K/50p/4:3]

[APS-C]

3536×2656

50.00p

[3.5K/25p/4:3]

[APS-C]

3536×2656

25.00p


bullet02位值: 12位

bullet02音频格式: LPCM（2ch/4ch）

– 连接XLR麦克风适配器（DMW-XLR2: 可选件）时，如果[4ch音频录制]设置为[XLR]或[XLR+CAMERA]，则可以录制4声道音频。

bullet02根据[录制质量]设置，[视频图像区域]固定为图像区域。

bullet02连接XLR麦克风适配器（DMW-XLR2: 可选件）时，[录音质量]可以设置为[96kHz/24bit]。


character_diamond输出RAW视频数据时的显示屏/取景器显示

出于监控目的，相机的显示屏/取景器上会显示相当于使用V-Log记录时录制的图像。应用[Vlog_709]预设的[LUT查看助手(监视器)]可用于[Log查看助手]。


bullet02无法更改用于显示屏显示的LUT。

bullet02使用[LUT查看助手(监视器)]时，画面上会显示[709]且[RAW]在画面上会显示为[LUT查看助手(HDMI)]项目。

bullet02[亮度点测光表]和[斑纹样式]的[BASE/RANGE]设置为“Stop”单位。

（18 %灰度输出级别计算为0 Stop）


有关显示图像的注意事项

bullet02相机上显示的图像不会影响输出的RAW视频数据。

bullet02外部录像机上显示的图像为适合外部录像机规格的图像。这表示相机上显示的图像与外部录像机上显示的图像可能有所不同。

bullet02相机的显示屏/取景器会以RAW视频数据视角显示图像。外部录像机上录制的数据视角可能会有所不同。


character_diamond[HDMI时间代码输出]/[HDMI录制控制]

可通过HDMI将相机的时间码添加并输出到外部录像机。

此外，可以使用相机的视频录制按钮和快门按钮在外部录像机上开始和停止录制。


  1. 请将[HDMI时间代码输出]设置为[ON]。


bullet02button_menu-set character_arrow [icon_movie] character_arrow [icon_video-image-format] character_arrow [时间码] character_arrow [HDMI时间代码输出] character_arrow [ON]


  1. 请将[HDMI录制控制]设置为[ON]。


bullet02button_menu-set character_arrow [icon_custom-menu] character_arrow [icon_setup-inout] character_arrow [HDMI拍摄输出] character_arrow [HDMI录制控制] character_arrow [ON]

bullet02在[icon_mode-video]模式下，当[HDMI时间代码输出]设置为[ON]时，可以设置[HDMI录制控制]。


输出RAW视频数据时的注意事项

输出RAW视频数据时，操作如下:


bullet02可用的ISO感光度下限为[640]（设置了[扩展ISO]时: [320]），且上限为[51200]。

对于[双原生ISO设置]中的[LOW]和[HIGH]，可用的ISO感光度范围也会有所不同。

bullet02[AWB]、[AWBc]、[AWBw]和[icon_wb-flash]无法用于白平衡。

bullet02[照片格调]固定为[V-Log]，且无法调整画质。

bullet02AF模式的[icon_pinpoints-af_blue]不可用。

bullet02无法使用[MF辅助]和[放大实时显示（视频）]放大显示。

bullet02以下功能不可用:

– [总黑台阶电平]

– [智能动态范围]

– [渐晕补偿]

– [绕射补偿]

– [滤镜设置]

– [录制文件格式（视频）]

– [录制质量]中的[筛选]和[添至列表]

– [录制质量（我的列表）]

– [亮度级别]

– [电子防抖 (视频)] ([图像稳定器])

– [循环录制（视频）]

– [分段的文件录制]

– [彩色条纹]

– [流媒体传输]
