輸出RAW影片資料

character_bullet-large透過HDMI輸出RAW影片資料

character_bullet-large輸出RAW影片資料的注意事項


icon_mode-photo_grayicon_mode-movieicon_mode-sq_gray

icon_mode-ia_grayicon_mode-picon_mode-aicon_mode-sicon_mode-m

可透過HDMI將RAW影片資料輸出至相容的外接錄影機。

image_hdmi_raw-1

(A) RAW影片

(B) 外接錄影機

bullet02已在下列外接錄影機上確認本相機錄製的RAW影片資料。（截至2025年5月）

– ATOMOS：“NINJA V”/“NINJA V+”/“NINJA”/“NINJA ULTRA”/“SHOGUN”/“SHOGUN ULTRA”/“SHOGUN CONNECT”

– Blackmagic Design：“Blackmagic Video Assist 5″ 12G HDR”/“Blackmagic Video Assist 7″ 12G HDR”

bullet02有關支援RAW影片資料錄影的外接錄影機韌體版本，請查看下列網站：

https://panasonic.jp/support/global/cs/dsc/connect/index.html

（僅英文版）

bullet02有關外接錄影機的詳細資料，請與ATOMOS或Blackmagic Design聯繫。

bullet02我們不為相容外接錄影機可能擁有的所有功能提供保證。

bullet02需有相容軟體才可編輯用外接錄影機錄製的RAW影片資料。相容軟體僅支援V-Log/V-Gamut轉換。

bullet02在編輯用ATOMOS錄影機錄製的RAW影片資料時，若要符合V-Log/V-Gamut的顏色，請從下列支援網站下載LUT（Look-Up Table）檔案並將其載入軟體中。

bullet02請造訪下列網站以下載LUT檔案或查看最新支援資訊：

https://panasonic.jp/support/global/cs/dsc/

（僅英文版）


icon_info_s

bullet02透過HDMI輸出RAW影片資料時，僅能錄製代理影片。

bullet02[系統頻率]設定為[24.00Hz (CINEMA)]時，無法透過HDMI輸出RAW影片資料。


透過HDMI輸出RAW影片資料

在[錄影畫質]中設定輸出影像的影像品質。


開始使用：

  1. 關閉相機和外接錄影機。

  1. 用市售的HDMI電纜連接相機和外接錄影機。

bullet02使用長度小於3 m的超高速HDMI電纜（A型 – A型插頭）。

  1. 開啟相機和外接錄影機。


  1. 設定為[icon_mode-video]模式。

（character_reference照片/影片/S&Q開關）

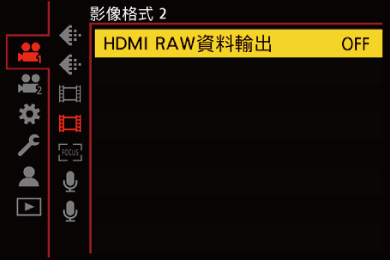

  1. 設定[HDMI RAW資料輸出]。

character_bullet-largebutton_menu-set character_arrow [icon_movie] character_arrow [icon_video-image-format] character_arrow [HDMI RAW資料輸出] character_arrow [ON]


bullet02拍攝畫面上會顯示[HDMI RAW]。

gui_raw_data-output_hdmi_1_twn

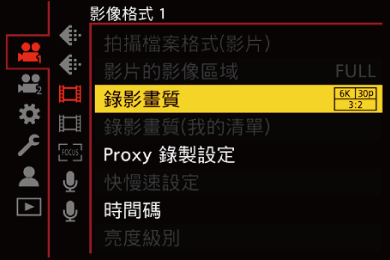

  1. 選擇拍攝畫質。

character_bullet-largebutton_menu-set character_arrow [icon_movie] character_arrow [icon_video-image-format] character_arrow [錄影畫質]

gui_raw_data-output_hdmi_2_twn

  1. 在外接錄影機上設定HDMI輸入。

bullet02連接一完成，外接錄影機的螢幕上就會顯示影像。


icon_info_s

透過HDMI輸出RAW資料時的代理錄製

透過HDMI輸出RAW資料時的代理錄製需要錄製到外接錄影機。使用相機控制外接錄影機的錄製。

  1. 請將[HDMI 錄影控制]設定為[ON]。（character_reference[HDMI 時間碼輸出]/[HDMI 錄影控制]）

  1. 請將[Proxy 錄製]設定為[ON]。（character_reference代理錄製）

  1. 使用相機上的錄影按鈕或快門按鈕啟動外接錄影機的錄製。


不同於一般的HDMI輸出操作。

bullet02[自訂]（[輸入／輸出]）功能表中的[HDMI拍攝輸出]。

– [資訊顯示]不可用。無法將相機資訊畫面輸出到透過HDMI連接的外接錄影機。

– [下降轉換]不可用。以[錄影畫質]的解析度和錄製畫格速率輸出。


character_diamond[錄影畫質]（選擇了[HDMI RAW資料輸出]時）

[錄影畫質]

[系統頻率]

[影片的影像區域]

解析度

畫格速率

[6K/30p/3:2]

[59.94Hz(NTSC)]

[FULL]

6000×4000

29.97p

[6K/24p/3:2]

[FULL]

6000×4000

23.98p

[5.9K/30p/16:9]

[FULL]

5888×3312

29.97p

[5.9K/24p/16:9]

[FULL]

5888×3312

23.98p

[5.7K/60p/17:9]

[FULL]

5728×3024

59.94p

[5.7K/30p/17:9]

[FULL]

5728×3024

29.97p

[5.7K/24p/17:9]

[FULL]

5728×3024

23.98p

[4.8K/60p/4:3]

[PIXEL/PIXEL]

4800×3600

59.94p

[4.8K/30p/4:3]

[PIXEL/PIXEL]

4800×3600

29.97p

[4.8K/24p/4:3]

[PIXEL/PIXEL]

4800×3600

23.98p

[C4K/120p/17:9]

[PIXEL/PIXEL]

4096×2160

119.88p

[C4K/60p/17:9]

[PIXEL/PIXEL]

4096×2160

59.94p

[C4K/30p/17:9]

[PIXEL/PIXEL]

4096×2160

29.97p

[C4K/24p/17:9]

[PIXEL/PIXEL]

4096×2160

23.98p

[3.5K/60p/4:3]

[APS-C]

3536×2656

59.94p

[3.5K/30p/4:3]

[APS-C]

3536×2656

29.97p

[3.5K/24p/4:3]

[APS-C]

3536×2656

23.98p

[6K/25p/3:2]

[50.00Hz(PAL)]

[FULL]

6000×4000

25.00p

[5.9K/25p/16:9]

[FULL]

5888×3312

25.00p

[5.7K/50p/17:9]

[FULL]

5728×3024

50.00p

[5.7K/25p/17:9]

[FULL]

5728×3024

25.00p

[4.8K/50p/4:3]

[PIXEL/PIXEL]

4800×3600

50.00p

[4.8K/25p/4:3]

[PIXEL/PIXEL]

4800×3600

25.00p

[C4K/100p/17:9]

[PIXEL/PIXEL]

4096×2160

100.00p

[C4K/50p/17:9]

[PIXEL/PIXEL]

4096×2160

50.00p

[C4K/25p/17:9]

[PIXEL/PIXEL]

4096×2160

25.00p

[3.5K/50p/4:3]

[APS-C]

3536×2656

50.00p

[3.5K/25p/4:3]

[APS-C]

3536×2656

25.00p


bullet02位元值：12位元

bullet02音訊格式：LPCM（2ch/4ch）

– 連接XLR麥克風搭配器（DMW-XLR2: 另購件）時，如果[4 聲道錄製]設定為[XLR]或[XLR+CAMERA]，可以錄製4聲道音訊。

bullet02根據[錄影畫質]設定，將[影片的影像區域]固定為影像區域。

bullet02可在連接XLR麥克風搭配器（DMW-XLR2: 另購件）、指向性立體聲麥克風（DMW-MS2: 另購件）或立體聲麥克風（VW-VMS10: 另購件）時將[聲音錄製品質]設為[96kHz/24bit]。


character_diamond輸出RAW影片資料時的顯示屏/取景器顯示

相機的顯示器/取景器會顯示等同使用V-Log錄製的影像，以供監控之用。套用[Vlog_709]預設值的[LUT檢視輔助(監視器)]可用於[Log檢視輔助]。


bullet02無法變更顯示器顯示的LUT。

bullet02使用[LUT檢視輔助(監視器)]時，畫面會顯示[709]，且畫面上的[LUT檢視輔助(HDMI)]項目會顯示[RAW]。

bullet02[亮度點測光]和[斑紋模式]的[BASE/RANGE]會以“Stop”為單位設定。

（18 %灰階輸出等級計算為0 Stop）


顯示影像注意事項

bullet02相機上顯示的影像並不影響輸出的RAW影片資料。

bullet02外接錄影機上顯示的影像為符合外接錄影機規格的影像。也就是說，相機上顯示的影像和外接錄影機上顯示的影像可能有所差異。

bullet02相機顯示屏/取景器以RAW影片資料的視角顯示影像，與外接錄影機錄製資料的視角可能稍有不同。


character_diamond[HDMI 時間碼輸出]/[HDMI 錄影控制]

可添加相機時間碼並透過HDMI輸出至外接錄影機。

此外，也能使用相機上的錄影按鈕和快門按鈕啟動和停止外接錄影機的錄製。


  1. 請將[HDMI 時間碼輸出]設定為[ON]。


bullet02button_menu-set character_arrow [icon_movie] character_arrow [icon_video-image-format] character_arrow [時間碼] character_arrow [HDMI 時間碼輸出] character_arrow [ON]


  1. 請將[HDMI 錄影控制]設定為[ON]。


bullet02button_menu-set character_arrow [icon_custom-menu] character_arrow [icon_setup-inout] character_arrow [HDMI拍攝輸出] character_arrow [HDMI 錄影控制] character_arrow [ON]

bullet02[HDMI 錄影控制]可在[icon_mode-video]模式下[HDMI 時間碼輸出]設為[ON]時設定。


輸出RAW影片資料的注意事項

輸出RAW影片資料的操作如下：


bullet02可用的ISO感光度下限為[640]（設定[延伸 ISO]時：[320]），上限為[51200]。

可用的ISO感光度範圍對於[雙原生 ISO 設置]中的[LOW]和[HIGH]也不相同。

bullet02[AWB]、[AWBc]、[AWBw]和[icon_wb-flash]無法用於白平衡。

bullet02[照片樣式]固定為[V-Log]，且無法調整影像品質。

bullet02AF模式的[icon_pinpoints-af_blue]不可用。

bullet02無法用[MF 輔助]和[放大的即時顯示(影片)]放大顯示畫面。

bullet02以下功能不可用：

– [主基調修正位準]

– [智能動態範圍]

– [暈影補償]

– [繞射補償]

– [濾鏡設定]

– [拍攝檔案格式(影片)]

– [錄影畫質]中的[篩選]和[加至清單]

– [錄影畫質(我的清單)]

– [亮度級別]

– [電子防震 (影片)] ([影像穩定器])

– [循環錄影（影片）]

– [分段檔案錄影]

– [彩色條紋]

– [串流]
