Panasonic

主輔助功能

character_bullet-large[SS/增益操作]

character_bullet-large[WFM/向量示波器]

character_bullet-large[亮度點測光]

character_bullet-large[斑紋模式]

character_bullet-large[框架標記]

character_bullet-large色條/測試音


此部分說明可提升拍攝方便性的主要輔助功能。


bullet02[自訂]([監視器/顯示器(影片)])選單提供顯示輔助功能,例如中心標記。(character_reference[自訂]選單([監視器/顯示器(影片)])


[SS/增益操作]

icon_mode-photo_grayicon_mode-movie

icon_mode-ia_grayicon_mode-p_grayicon_mode-a_grayicon_mode-s_grayicon_mode-m_grayicon_mode-creative-motion

可以切換快門速度值和增益(感光度)值的單位。


button_menu-set character_arrow [icon_movie] character_arrow [icon_photo-quality] character_arrow 選擇[SS/增益操作]

[SEC/ISO]

以秒顯示快門速度,以ISO顯示增益。

[ANGLE/ISO]

以角度顯示快門速度,以ISO顯示增益。

bullet02角度可設定介於11°至358°。

([同步掃描]設定為[OFF]時)

[SEC/dB]

以秒顯示快門速度,以dB顯示增益。

bullet020 dB相當於ISO 200。([照片樣式]設定為[V-Log L]或[Hybrid Log Gamma]時,相當於ISO 400。)


bullet02[SS/增益操作]設定為[SEC/dB]時,選單名稱變更如下:

– [ISO感光度(影片)] character_arrow [增益設定]

– [ISO自動下限設定] character_arrow [自動增益下限設定]

– [ISO自動上限設定] character_arrow [自動增益上限設定]

– [延伸 ISO] character_arrow [增益擴展設定]

– [ISO顯示設定] character_arrow [增益顯示設定]


[WFM/向量示波器]

icon_mode-photo_grayicon_mode-movie

icon_mode-ia_grayicon_mode-p_grayicon_mode-a_grayicon_mode-s_grayicon_mode-m_grayicon_mode-creative-motion

在錄製畫面上顯示波形監視器或向量示波器。您也可以變更波形顯示的大小。


  1. 將模式轉盤設定到[icon_mode-creative-motion_title1]。

image_mode-dial-creative-video

  1. 設定[WFM/向量示波器]。

character_bullet-largebutton_menu-set character_arrow [icon_custom-menu] character_arrow [icon_video-display-output] character_arrow [WFM/向量示波器]

gui_wfm-vector1_twn


[WAVE]

顯示波形。


[VECTOR]

顯示向量示波器。


[OFF]


  1. 選擇要顯示的位置。

character_bullet-largecharacter_upcharacter_downcharacter_leftcharacter_right選擇,然後按button_menu-setbutton_joy-stick-push_s

bullet02也可用觸控操作移動。

bullet02可以旋轉image_rear-dial_s,以變更波形的大小。

bullet02要將波形或向量範圍位置返回到中央,請按[DISP.]。使用波形時,再按一次[DISP.],可將大小恢復為預設設定。

gui_wfm-1


character_diamond畫面顯示

波形

bullet02相機上顯示的波形表示依下列轉換後的亮度值:

0 %(IREcharacter_asterisk1):亮度值為16(8位元)

100 %(IREcharacter_asterisk1):亮度值為235(8位元)

  1. IRE:Institute of Radio Engineers


image_wfm-1

(A) 109 %(IRE)(虛線)

(B) 100 %(IRE)

(C) 50 %(IRE)

(D) 0 %(IRE)

(E) character_minus_regular4 %(IRE)(虛線)

(F) 0 %至100 %之間的範圍以10 %為間隔顯示虛線。


顯示範例

image_wfm-2

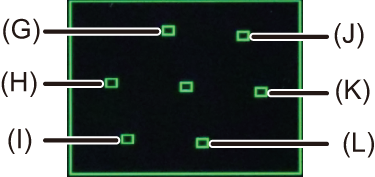

向量範圍

image_vector-1

(G) R(紅色)

(H) YL(黃色)

(I) G(綠色)

(J) MG(洋紅色)

(K) B(藍色)

(L) CY(青色)


顯示範例

image_vector-2


bullet02也可以經由在拍攝畫面上拖曳來變更位置。

bullet02HDMI輸出不會顯示波形和向量示波器。

bullet02設定[WFM/向量示波器]時,[直方圖]不會運作。


[亮度點測光]

icon_mode-photoicon_mode-movie

icon_mode-iaicon_mode-picon_mode-aicon_mode-sicon_mode-micon_mode-creative-motion

指定被攝物體上的任何點,對小區域進行測光。


  1. 設定[亮度點測光]。

character_bullet-largebutton_menu-set character_arrow [icon_custom-menu] character_arrow [icon_video-display-output] character_arrow [亮度點測光] character_arrow [ON]

gui_yget-marker1_twn

  1. 選擇要測量亮度的位置。

character_bullet-largecharacter_upcharacter_downcharacter_leftcharacter_right選擇,然後按button_menu-setbutton_joy-stick-push_s

bullet02也可以經由在拍攝畫面上拖曳外框來變更位置。

bullet02要將位置返回到中央,請按[DISP.]。

gui_yget-marker2

(A) 亮度值


character_diamond測量範圍

測量範圍介於character_minus_regular7 %至109 %(IRE)。

bullet02[照片樣式]設定為[V-Log L]時,可用“Stop”為單位測量。

(計算為“0 Stop”=42 %(IRE))


[斑紋模式]

icon_mode-photoicon_mode-movie

icon_mode-iaicon_mode-picon_mode-aicon_mode-sicon_mode-micon_mode-creative-motion

比基準值更亮的部位會以條紋顯示。

您也可以設定基準值和範圍寬度,使所指定亮度範圍的部位出現條紋。


gui_zebra1

[ZEBRA1]


gui_zebra2

[ZEBRA2]


gui_zebra1-2

[ZEBRA1+2]


button_menu-set character_arrow [icon_custom-menu] character_arrow [icon_video-display-output] character_arrow 選擇[斑紋模式]

[ZEBRA1]

比基準值更亮的部位會以[ZEBRA1]條紋顯示。

[ZEBRA2]

比基準值更亮的部位會以[ZEBRA2]條紋顯示。

[ZEBRA1+2]

同時顯示[ZEBRA1]和[ZEBRA2]。

[OFF]

[SET]

設定基準亮度。

[斑紋模式1]/[斑紋模式2]

[50%]至[105%]/[BASE/RANGE]


character_diamond以[SET]選擇[BASE/RANGE]時

[基準等級]設定的亮度中點、[範圍]設定亮度範圍內的部分會以條紋顯示。

bullet02[基準等級]可設定介於0 %至109 %(IRE)。

bullet02[範圍]可設定介於character_plus-minus_regular1 %至character_plus-minus_regular10 %(IRE)。

bullet02[照片樣式]設定為[V-Log L]時,可用“Stop”為單位設定。

(計算為“0 Stop”=42 %(IRE))


bullet02設定[BASE/RANGE]時無法選擇[ZEBRA1+2]。


[框架標記]

icon_mode-photoicon_mode-movie

icon_mode-iaicon_mode-picon_mode-aicon_mode-sicon_mode-micon_mode-creative-motion

拍攝畫面上會顯示帶有設定寬高比的外框。如此您便能在拍攝時檢視後置裁剪(裁切)後可達到的視角。


button_menu-set character_arrow [icon_custom-menu] character_arrow [icon_video-display-output] character_arrow 選擇[框架標記]

[ON]

在拍攝畫面上顯示影片格線。

[OFF]

[SET]

設定影片格線的寬高比。

[框架長寬比]:

[2.39:1]/[2.35:1]/[2.00:1]/[1.85:1]/[16:9]/[4:3]/[5:4]/[1:1]/[4:5]/[9:16]

[框架顏色]:

設定影片格線的顏色。

設定影片格線外部的不透明度。

[框架遮罩]:

[100%]/[75%]/[50%]/[25%]/[OFF]


色條/測試音

icon_mode-photoicon_mode-movie

icon_mode-iaicon_mode-picon_mode-aicon_mode-sicon_mode-micon_mode-creative-motion

拍攝畫面將顯示色條。

顯示色條時將輸出測試音。


gui_color-bar-smpte

[SMPTE]


gui_color-bar-ebu

[EBU]


gui_color-bar-arib

[ARIB]


button_menu-set character_arrow [icon_custom-menu] character_arrow [icon_video-display-output] character_arrow 選擇[彩色條紋]

設定內容: [SMPTE]/[EBU]/[ARIB]

bullet02若要結束顯示,請按button_menu-set


character_diamond調整測試音

有4級([character_minus_regular12dB]、[character_minus_regular18dB]、[character_minus_regular20dB]和[MUTE])測試音可選。


  1. 旋轉image_front-dial_simage_rear-dial_sbutton_control-dial_s選擇測試音音量。


bullet02如果開始錄製影片時正顯示色條,色條和測試音會錄製到影片內。

bullet02相機的顯示幕或取景器上顯示的亮度和色彩可能與外接顯示幕等其他裝置上顯示的不同。
