إخراج HDMI لبيانات الفيديو RAW

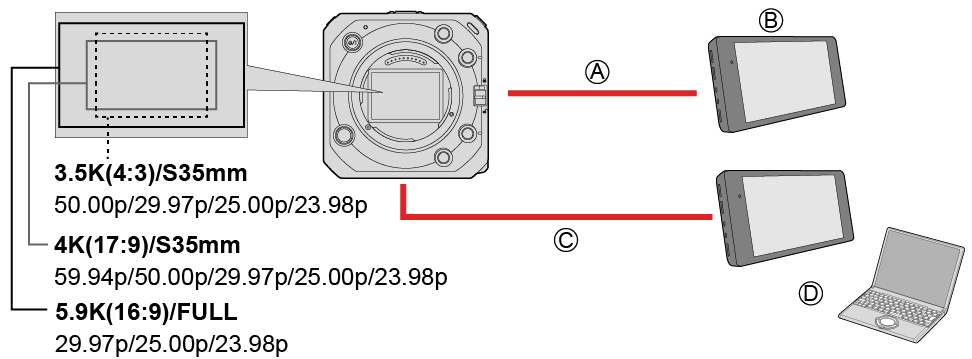

يمكن إخراج بيانات فيديو RAW ‏12‏-بت بدقة قصوى تبلغ ‎5.9K عبر HDMI إلى جهاز تسجيل خارجي متوافق.





كبل HDMI (متوفر تجاريًا)

إخراج بيانات فيديو بصيغة RAW

جهاز تسجيل خارجي

كبل BNC (متوفر تجاريًا)
(عند استخدام “LUMIX Tether”، يمكن استخدام إما كبل توصيل USB (متوفر تجاريًا) / كبل LAN (متوفر تجاريًا) أو Wi-Fi).

إخراج معلومات التسجيل أو شاشة القائمة.

شاشة SDI أو جهاز كمبيوتر مثبت عليه برنامج “LUMIX Tether”



قد تم تأكيد تسجيل بيانات فيديو RAW الخاص بهذه الكاميرا على جهاز التسجيل الخارجي التالي. (اعتبارًا من أكتوبر 2021)

–HDR Monitor-Recorder ‏ATOMOS Ninja V 4K ‏ (10.71 AtomOS أو أعلى)
لمزيد من التفاصيل، يرجي الاتصال بـ ATOMOS.

–Blackmagic Design ‏“Blackmagic Video Assist 5″ 12G HDR”، ‏“Blackmagic Video Assist 7″ 12G HDR” (الإصدار 3.5 أو أعلى)
لمزيد من التفاصيل، يرجى الاتصال بـ Blackmagic Design.

هذا لا يضمن جميع الإمكانات التي قد يمتلكها جهاز التسجيل الخارجي المتوافق.

ستحتاج إلى برنامج متوافق لتحرير بينات فيديو RAW المسجلة باستخدام جهاز التسجيل الخارجي.

قم بزيارة الموقع التالي لتنزيل بيانات LUT أو عرض أحدث معلومات الدعم:

‎https://panasonic.jp/support/global/cs/dsc/‎

(باللغة الإنجليزية فقط)



إخراج بيانات فيديو RAW عبر HDMI

التحضير:

قم بتوصيل الكاميرا وجهاز التسجيل الخارجي باستخدام كبل HDMI متوفر تجاريًا (خرج HDMI).

قم بتوصيل الكاميرا وشاشة SDI باستخدام كبل BNC متوفر تجاريًا (خرج SDI).
أو قم بتوصيل الكاميرا بجهاز كمبيوتر مثبت عليه برنامج “LUMIX Tether”. ‏(التسجيل من خلال الربط)

للحصول على المعلومات حول طرق توصيل الشاشة الخارجية أو جهاز التسجيل الخارجي، راجع “التوصيل بالشاشة الخارجية”. (التوصيل بالشاشة الخارجية)



1اضبط [إخراج بيانات RAW عبر HDMI].

[MENU/SET]‏ [] [] [إخراج بيانات RAW عبر HDMI‏] [ON‏]



بعد ضبط [إخراج بيانات RAW عبر HDMI] على [ON]، قم بعرض شاشة القائمة باستخدام شاشة SDI أو جهاز كمبيوتر مثبت عليه برنامج “LUMIX Tether” وقم بتشغيل الكاميرا.

2اختر [جودة التسجيل].

[MENU/SET‏] [] [] [جودة التسجيل‏] ([جودة التسجيل] (عند اختيار [إخراج بيانات RAW عبر HDMI‏])‏)



3اضبط دخل HDMI على جهاز التسجيل الخارجي.

عند اكتمال التوصيل، سيتم عرض الصور على شاشة جهاز التسجيل الخارجي.



[جودة التسجيل] (عند اختيار [إخراج بيانات RAW عبر HDMI‏])

[تردد النظام]: [59.94Hz (NTSC)‎]



[تردد النظام]: [50.00Hz (PAL)‎]

*1فيديو متغير (‎4:3)



قيمة البت: 12‎-بت

صيغة الصوت: LPCM ‏(2 قناة)

يتم تثبيت [مساحة صورة الفيديو] على مساحة الصورة حسب إعداد [جودة التسجيل].

لا تتوفر الوظائف التالية:

–[الترشيح] و [إضافة إلى القائمة] في [جودة التسجيل]

–[جودة التسجيل (قائمتي)]

في حالة تركيب مهايئ ميكروفون (DMW-XLR1: اختياري)، يمكن ضبط [ضبط محول ميكروفون XLR] على [‎96kHz/24bit] أو [‎48kHz/24bit].



عرض خرج SDI عند إخراج بيانات فيديو RAW

سيعرض خرج الصور عبر SDI الصور المكافئة لعند التسجيل في وضع V-Log لأغراض الفحص. [مساعدة عرض V-Log] يمكنها استخدام [مساعدة عرض ‪(SDI) LUT‬] المطبقة مع إعداد [Vlog_709] مسبق الضبط.

لا يمكن تغيير LUT الخاصة بعرض خرج SDI.

عندما تستخدم [مساعدة عرض ‪(SDI) LUT‬]، يتم عرض [‎709] على الشاشة ويتم عرض [RAW] على الشاشة كأحد بنود [مساعدة عرض ‪(HDMI) LUT‬].

يتم ضبط [القياس النقطي للإضاءة]، و [BASE/RANGE] من [أسلوب مخطط (زيبرا)] بوحدات “توقف”. (محسوبة على أساس “0 توقف”=42% (IRE))



[مخرج رمز الوقت ل HDMI‏] / [التحكم في تسجيل HDMI]

يمكن إضافة شفرة الوقت الخاصة بالكاميرا وإخراجها عبر HDMI إلى جهاز التسجيل الخارجي.

يمكن بدء وإيقاف التسجيل أيضا على جهاز التسجيل الخارجي باستخدام زر تسجيل الفيديو الخاص بالكاميرا.



اضبط [مخرج رمز الوقت ل HDMI] على [ON].

[MENU/SET‏] [] [] [رمز الوقت‏] [مخرج رمز الوقت ل HDMI‏] [ON]

اضبط [التحكم في تسجيل HDMI] على [ON].

[MENU/SET‏] [] [] [إخراج التسجيل HDMI‏] [التحكم في تسجيل HDMI‏] [ON]

يمكن ضبط [التحكم في تسجيل HDMI] عندما يتم ضبط [مخرج رمز الوقت ل HDMI] على [ON].



يمكنك في نفس الوقت الإخراج عبر SDI إلى جهاز تسجيل خارجي مختلف، إضافة شفرة الوقت، وبدء/إيقاف التسجيل.

اضبط القائمة.

–[MENU/SET‏] [‏] [‏] [رمز الوقت‏] [مخرج رمز الوقت ل SDI‏] [ON]

–[MENU/SET‏] [‏] [‏] [إخراج التسجيل SDI‏] [التحكم في تسجيل SDI‏] [ON]
