Salida HDMI de Datos de vídeo RAW

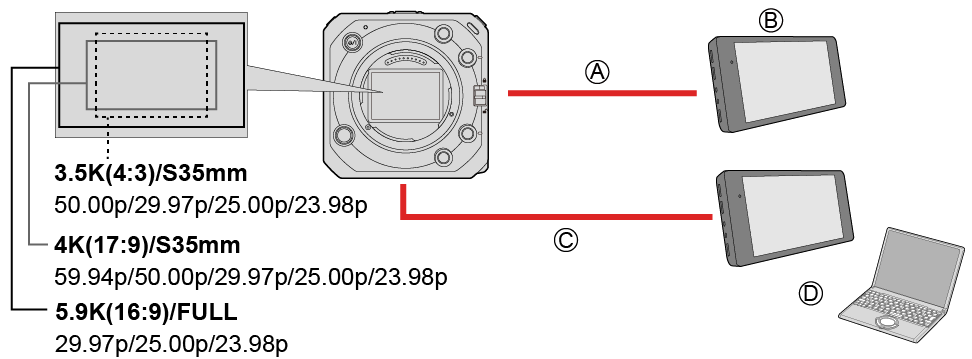

Podrán extraerse datos de vídeo RAW de 12 bits con una resolución máxima de 5,9K a través de HDMI a una grabadora externa compatible.





Cable HDMI (disponible en el mercado)

Salida de Datos de vídeo RAW

Grabadora externa

Cable BNC (disponible en el mercado)
(cuando se utilice “LUMIX Tether”, podrá utilizarse un cable de conexión USB (de uso comercial) / un cable de LAN (de uso comercial) o bien una conexión Wi-Fi).

Salida de información de grabación o pantalla de menú.

Monitor SDI o PC con “LUMIX Tether” instalado



La grabación de los Datos de vídeo RAW de esta cámara se ha confirmado en la siguiente grabadora externa. (a fecha de octubre de 2021)

–ATOMOS Ninja V 4K HDR Monitor-Recorder (AtomOS 10.71 o superior)
Para obtener una información detallada, póngase en contacto con ATOMOS.

–Blackmagic Design “Blackmagic Video Assist 5″ 12G HDR”, “Blackmagic Video Assist 7″ 12G HDR” (Ver. 3.5 o superior)
Para obtener una información detallada, póngase en contacto con Blackmagic Design.

Esto no garantiza todas las funcionalidades que la grabadora externa compatible pudiera tener.

Necesitará software compatible para editar los Datos de vídeo RAW grabados con la grabadora externa.

Visite el siguiente sitio para descargar datos LUT o ver la información de soporte más reciente:

https://panasonic.jp/support/global/cs/dsc/

(solo en inglés)



Salida de Datos de vídeo RAW a través de HDMI

Preparación:

Conecte la cámara y la grabadora externa con un cable HDMI de uso comercial (salida HDMI).

Conecte la cámara y el monitor SDI con un cable BNC de uso comercial (salida SDI).
O conecte la cámara a un PC con “LUMIX Tether” instalado. (Grabación simultánea)

Para obtener información sobre los métodos de conexión del monitor externo o de la grabadora externa, consulte “Conexión del monitor externo”. (Conexión al monitor externo)



1Ajuste [Salida de datos RAW HDMI].

[MENU/SET] [] [] [Salida de datos RAW HDMI] [ON]



Después de ajustar [Salida de datos RAW HDMI] en [ON], visualice la pantalla del menú con un monitor SDI o un PC que tenga instalado “LUMIX Tether” y ponga en funcionamiento la cámara.

2Seleccione [Calidad grab.].

[MENU/SET] [] [] [Calidad grab.] ([Calidad grab.] (cuando esté seleccionada [Salida de datos RAW HDMI]))



3Establezca la entrada de HDMI en la grabadora externa.

Cuando se haya completado la conexión, las imágenes se mostrarán en la pantalla de la grabadora externa.



[Calidad grab.] (cuando esté seleccionada [Salida de datos RAW HDMI])

[Frecuencia del sistema]: [59.94Hz (NTSC)]



[Frecuencia del sistema]: [50.00Hz (PAL)]

*1Vídeo anamórfico (4:3)



Valor de bits: 12 bits

Formato de audio: LPCM (2 canales)

[Área imagen de vídeo] se fija para el área de imagen de acuerdo con el valor de [Calidad grab.].

Las funciones siguientes no están disponibles:

–[Filtrado] y [añ. a lista] en [Calidad grab.]

–[Calidad grab. (Mi lista)]

Cuando se acople el Adaptador para micrófono XLR (DMW-XLR1: opcional), [Aj. adap. micrófono XLR] podrá ajustarse en [96kHz/24bit] o [48kHz/24bit].



Pantalla de salida de SDI cuando se extraigan datos de vídeo RAW

Las imágenes extraídas a través de SDI mostrarán imágenes equivalentes a las de la grabación en V-Log para fines de comprobación. [Ayuda de vista V-Log] puede utilizar [Ayuda de vista LUT (SDI)] aplicado con el valor predeterminado [Vlog_709].

LUT para la pantalla de salida de SDI no podrá cambiarse.

Cuando utilice [Ayuda de vista LUT (SDI)], se mostrará [709] en la pantalla, y [RAW] se mostrará en la pantalla como un elemento de [Ayuda de vista LUT (HDMI)].

[Medidor puntual luminancia] y [BASE/RANGE] de [Patrón cebra] se establecerán como unidades de “puntos”. (calculadas como “0 puntos” = 42% (IRE))



[Sal. cód. tiem. HDMI] / [Control grabac. HDMI]

El código de tiempo de la cámara podrá añadirse y extraerse a través de HDMI a la grabadora externa.

La grabación también podrá iniciarse y detenerse en la grabadora externa utilizando el botón de grabación de vídeo de la cámara.



Ajuste [Sal. cód. tiem. HDMI] en [ON].

[MENU/SET] [] [] [Código de tiempo] [Sal. cód. tiem. HDMI] [ON]

Ajuste [Control grabac. HDMI] en [ON].

[MENU/SET] [] [] [Salida grabación HDMI] [Control grabac. HDMI] [ON]

[Control grabac. HDMI] podrá ajustarse cuando [Sal. cód. tiem. HDMI] esté establecida en [ON].



Podrá realizar la salida a través de SDI a una grabadora externa diferente, añadir un código de tiempo e iniciar/detener la grabación simultáneamente.

Ajuste el menú.

–[MENU/SET] [] [] [Código de tiempo] [Salida código tiempo SDI] [ON]

–[MENU/SET] [] [] [Salida grabación SDI] [Control grabación SDI] [ON]
