RAW视频数据的HDMI输出

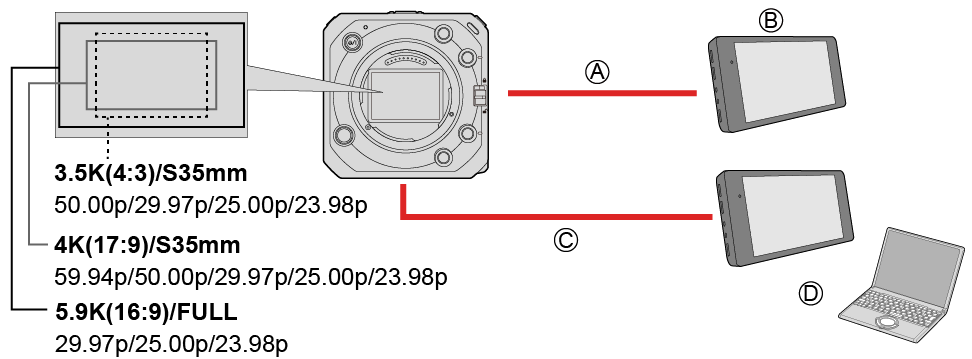

可以将最大分辨率为5.9K的12位RAW视频数据通过HDMI输出到兼容的外部录像机。





HDMI电缆（市售）

输出RAW视频数据

外部录像机

BNC电缆（市售）
（使用“LUMIX Tether”时，可以使用USB连接线（市售）/LAN电缆（市售）或 Wi-Fi。）

输出拍摄信息或菜单画面。

安装了“LUMIX Tether”的SDI显示器或PC



本相机的RAW视频数据录制已在以下外部录像机上得到确认。（2021年10月起有效的内容）

–ATOMOS Ninja V 4K HDR Monitor-Recorder (AtomOS 10.71或以上)
详情请联系ATOMOS。

–Blackmagic Design “Blackmagic Video Assist 5″ 12G HDR”, “Blackmagic Video Assist 7″ 12G HDR” (版本3.5或以上)
详情请联系Blackmagic Design。

这并不能保证兼容的外部录像机会具有所有功能。

您将需要兼容的软件来编辑使用外部录像机记录的RAW视频数据。

请访问以下网站以下载LUT数据或查看最新的支持信息：

https://panasonic.jp/support/global/cs/dsc/

（仅英文）



通过HDMI输出RAW视频数据

准备：

使用市售的HDMI电缆连接相机和外部录像机（HDMI输出）。

使用市售的BNC电缆连接相机和SDI显示器（SDI输出）。
或者连接相机到安装了“LUMIX Tether”的PC。(连线拍摄)

有关外部显示器或外部录像机的连接方法的信息，请参阅“连接外部显示器”。(连接外部显示屏)



1设置［HDMI RAW数据输出］。

［MENU/SET］［］［］［HDMI RAW数据输出］［ON］



在将[HDMI RAW数据输出]设为[ON]之后，使用安装了“LUMIX Tether”的SDI显示器或PC显示菜单画面并操作相机。

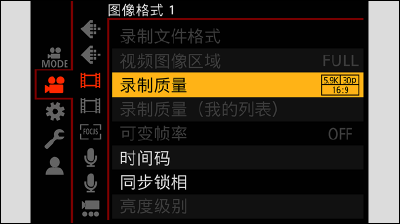

2选择［录制质量］。

［MENU/SET］［］［］［录制质量］（[录制质量]（选择［HDMI RAW数据输出］时））



3在外部录像机上设置HDMI输入。

连接完成后，将在外部录像机的屏幕上显示图像。



[录制质量]（选择［HDMI RAW数据输出］时）

［系统频率］：[59.94Hz (NTSC)]



［系统频率］：[50.00Hz (PAL)]

*1变形（4:3）视频



位值：12位

音频格式：LPCM（2声道）

[视频图像区域]根据[录制质量]设置固定为图像区域。

以下功能不可用：

–[录制质量]中的[筛选]和[添至列表]

–［录制质量（我的列表）］

当装上XLR麦克风适配器（DMW-XLR1：可选件）时，[XLR麦克风适配器设置]可以设为[96kHz/24bit]或[48kHz/24bit]。



输出RAW视频数据时的SDI输出显示

通过SDI输出的图像将显示与用V-Log录制时等效的图像以供检查。[V-Log查看助手]可以使用应用了预设[Vlog_709]的[LUT查看助手(SDI)]。

用于SDI输出显示的LUT无法更改。

使用[LUT查看助手(SDI)]时，屏幕上会显示[709]，并且屏幕上会显示[RAW]作为[LUT查看助手(HDMI)]项目。

[亮度点测光表]和[斑纹样式]的[BASE/RANGE]以Stop单位设置。（以“0 Stop” = 42％（IRE）计算）



［HDMI时间代码输出］／［HDMI录制控制］

可以添加相机的时间码并通过HDMI输出到外部录像机。

也可以使用相机的视频录制按钮在外部录像机上开始和停止录制。



将［HDMI时间代码输出］设为［ON］。

［MENU/SET］［］［］［时间码］［HDMI时间代码输出］［ON］

将［HDMI录制控制］设为［ON］。

［MENU/SET］［］［］［HDMI拍摄输出］［HDMI录制控制］［ON］

[HDMI录制控制]在［HDMI时间代码输出］设置为［ON］时可以设置。



您可以同时通过SDI输出到不同的外部录像机、添加时间码和开始/停止录制。

设置菜单。

–[MENU/SET］［］［］［时间码］［SDI时间代码输出］［ON]

–[MENU/SET］［］［］［SDI拍摄输出］［SDI录制控制］［ON]
