Вывод видеоданных в формате RAW через HDMI

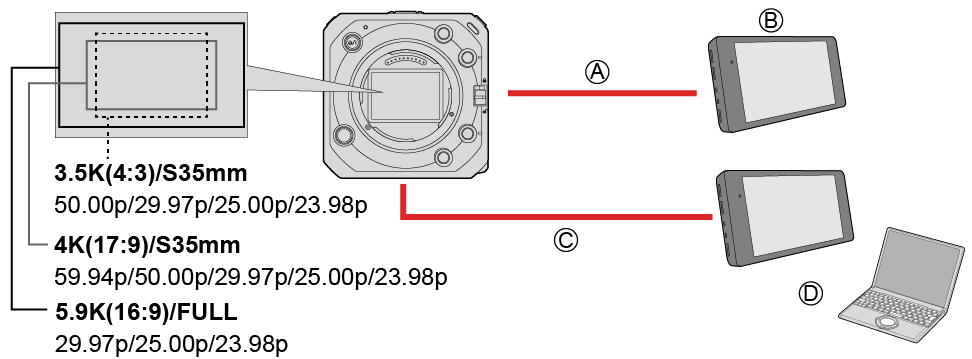

12-битные видеоданные в формате RAW с максимальным разрешением 5,9K можно выводить через HDMI на совместимый внешний рекордер.





Кабель HDMI (имеется в продаже)

Вывод видеоданных в формате RAW

Внешний рекордер

Кабель BNC (имеется в продаже)
(При использовании ПО “LUMIX Tether” можно использовать либо соединительный кабель USB (имеется в продаже) / кабель LAN (имеется в продаже), либо Wi-Fi.)

Выведите информацию о записи или экран меню.

Монитор SDI или ПК с установленным ПО “LUMIX Tether”



Запись видеоданных в формате RAW данной камерой была проверена со следующими внешними рекордерами. (По состоянию на октябрь 2021 г.)

–ATOMOS Ninja V 4K HDR монитор-рекордер (AtomOS 10.71 или более поздней версии)
Для получения более подробной информации обратитесь в компанию ATOMOS.

–Blackmagic Design “Blackmagic Video Assist 5” 12G HDR”, “Blackmagic Video Assist 7” 12G HDR” (вер. 3.5 или более поздняя)
Для получения более подробной информации обратитесь в компанию Blackmagic Design.

Это не гарантирует всех возможностей совместимого внешнего рекордера.

Потребуется совместимое программное обеспечение для редактирования видеоданных в формате RAW с помощью внешнего рекордера.

Посетите следующий сайт для загрузки данных LUT или просмотра актуальной информации о поддержке:

https://panasonic.jp/support/global/cs/dsc/

(Только на английском языке)



Вывод видеоданных в формате RAW через HDMI

Подготовка:

Подключите фотокамеру к внешнему рекордеру с помощью кабеля HDMI (выход HDMI).

Подключите фотокамеру к монитору SDI с помощью кабеля BNC (выход SDI).
Или подключите фотокамеру к ПК с установленным ПО “LUMIX Tether”. (Привязанная запись)

Информацию о способах подключения внешнего монитора и внешнего рекордера см. в разделе “Подключение внешнего монитора”. (Подключение к внешнему монитору)

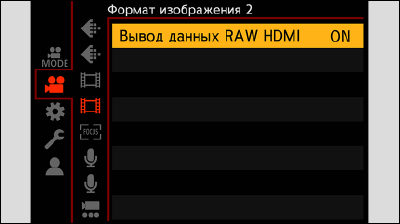

1Установите [Вывод данных RAW HDMI].

[MENU/SET] [] [] [Вывод данных RAW HDMI] [ON]



После установки [Вывод данных RAW HDMI] в [ON] откройте экран меню на мониторе SDI или ПК с установленным “LUMIX Tether” и управляйте камерой.

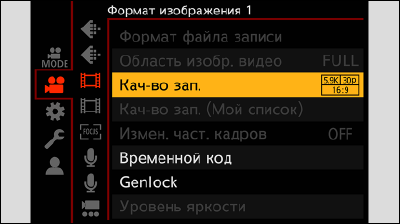

2Выберите [Кач-во зап.].

[MENU/SET] [] [] [Кач-во зап.] ([Кач-во зап.] (Если выбрано [Вывод данных RAW HDMI]))



3Установите вход HDMI на внешнем рекордере.

После установки соединения изображения будут отображаться на экране внешнего рекордера.



[Кач-во зап.] (Если выбрано [Вывод данных RAW HDMI])

[Системная частота]: [59.94Hz (NTSC)]



[Системная частота]: [50.00Hz (PAL)]

*1Видео анаморфного формата (4:3)



Битовое значение: 12 бит

Формат записи звука: LPCM (2 кан.)

[Область изобр. видео] фиксируется на поле изображения в соответствии с настройкой [Кач-во зап.].

Следующие функции не доступны:

–[Фильт.] и [в список] в [Кач-во зап.]

–[Кач-во зап. (Мой список)]

В случае прикрепления микрофонного адаптера XLR (DMW-XLR1: поставляется отдельно) [Парам. адапт.микр.XLR] можно установить в [96kHz/24bit] или [48kHz/24bit].



Отображение вывода SDI при выводе видеоданных RAW

С целью проверки изображения, выводимые через SDI, будут эквивалентны записи в V-Log. [V-Log View Assist] может использовать [LUT View Assist (SDI)], примененный с предварительно установленным значением [Vlog_709].

LUT изображений при выводе через SDI изменить нельзя.

При использовании [LUT View Assist (SDI)] на экране отображается [709], а [RAW] отображается на экране в виде параметра [LUT View Assist (HDMI)].

[Точ. экспонометр яркости] и [BASE/RANGE] в [Шаблон Зебра] устанавливаются в единицах делений. (Из расчета 0 делений = 42% (IRE))



[Выв. Врем. код HDMI] / [Контр. HDMI Записи]

Временной код фотокамеры можно добавить и выводить через HDMI на внешний рекордер.

Запись также можно запустить и остановить на внешнем рекордере за счет использования кнопки видеосъемки фотокамеры.



Установите для настройки [Выв. Врем. код HDMI] значение [ON].

[MENU/SET] [] [] [Временной код] [Выв. Врем. код HDMI] [ON]

Установите для настройки [Контр. HDMI Записи] значение [ON].

[MENU/SET] [] [] [Зап. HDMI на вн. нос.] [Контр. HDMI Записи] [ON]

[Контр. HDMI Записи] можно установить, когда опция [Выв. Врем. код HDMI] установлена в [ON].



Можно осуществлять одновременный вывод через SDI на другой внешний рекордер, добавлять временной код и запускать/останавливать запись.

Настройте меню.

–[MENU/SET] [] [] [Временной код] [Выв. врем. код SDI] [ON]

–[MENU/SET] [] [] [Выход SDI Rec] [Контр. SDI записи] [ON]
