- 4. تسجيل مقاطع الفيديو
- إعدادات Genlock
- إدخال إشارة مزامنة
إدخال إشارة مزامنة
الكاميرا (تابعة)
طرف التوصيل [GENLOCK IN]
كبل BNC (متوفر تجاريًا)
مولد إشارة المزامنة (رئيسي)
الجهاز الخارجي (تابع)
1قم بتوصيل مولد إشارة المزامنة والكاميرا باستخدام كبل BNC.

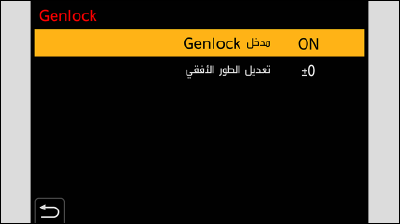

2اضبط [مدخل Genlock] على [ON].
[MENU/SET]
[
] [
] [Genlock] [مدخل Genlock] [ON]
3قم بإخراج إشارة مزامنة باستخدام مولد إشارة المزامنة.
يتم عرض [
] على الجانب الأيسر من الشاشة عندما تتم مزامنة الكاميرا ودخل إشارة المزامنة الخارجية من طرف التوصيل [GENLOCK IN].
الإشارة المرجعية المتوافقة
تختلف الإشارة المرجعية المتوافقة اعتمادًا على إعدادات الكاميرا التالية.
[MENU/SET] [
] [
] [اتصالات HDMI / SDI] [إخراج SDI]
[MENU/SET] [
] [] [إخراج التسجيل SDI] [دقة إخراج SDI]
(تختلف البنود التي يمكن ضبطها اعتمادًا على معدل إطارات التسجيل في [جودة التسجيل]. (اضبط الدقة أثناء التسجيل عند الإخراج عبر SDI))
[تردد النظام]: [59.94Hz (NTSC)]
|
إعداد الكاميرا |
إشارة المزامنة المتوافقة |
||
|
BBS |
المزامنة ثلاثية المستوى |
||
|
[إخراج SDI] |
OFF |
480/59.94i |
1080/59.94i |
|
[دقة إخراج SDI] ([إخراج SDI]: [ON]) |
1080p*1 |
||
|
1080i |
|||
|
1080PsF |
|||
|
720p |
720/59.94p |
||
[تردد النظام]: [50.00Hz (PAL)]
|
إعداد الكاميرا |
إشارة المزامنة المتوافقة |
||
|
BBS |
المزامنة ثلاثية المستوى |
||
|
[إخراج SDI] |
OFF |
576/50.00i |
1080/50.00i |
|
[دقة إخراج SDI] ([إخراج SDI]: [ON]) |
1080p*2 |
||
|
1080i |
|||
|
1080PsF |
|||
|
720p |
720/50.00p |
||
*1عندما يتم ضبط معدل إطارات التسجيل على 29.97p من [جودة التسجيل]، لا توجد إشارة مزامنة ثلاثية المستوى متوافقة.
*2عندما يتم ضبط معدل إطارات التسجيل على 25.00p من [جودة التسجيل]، لا توجد إشارة مزامنة ثلاثية المستوى متوافقة.
