أسماء الأجزاء

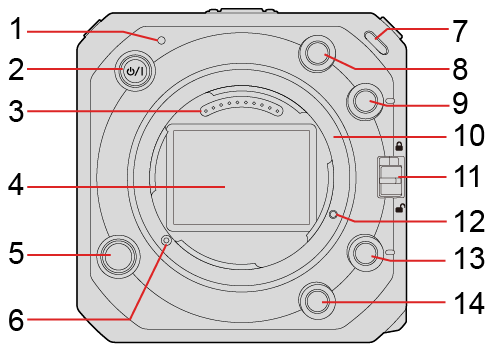

1مبيّن الحالة (عرض المصباح / المؤشر)

يعرض هذا حالة الطاقة.

2[] زر ON/‏OFF الخاص بالكاميرا (تشغيل الكاميرا)

3نقاط التلامس

4المستشعر

5زر تحرير العدسة

6سن قفل العدسة

7مصباح التسجيل الأمامي (عرض المصباح / المؤشر)

سوف يضيء هذا عندما يبدأ التسجيل. سيومض أيضًا عندما يصبح وقت التسجيل المتوفر على وسط التسجيل قصيرًا. عندما لا تريد إضاءة المصباح أو عندما تريد تغيير السطوع، يمكنك ضبطه في شاشة القائمة. ([مؤشر التنبيه])

8زر Fn‏ ([Fn2]) ‏(أزرار Fn)

9زر Fn‏ ([Fn3‏]) (أزرار Fn)

10قاعدة التركيب

11مفتاح قفل التشغيل (عمليات إعداد الكاميرا)

12ثقب البرغي الخاص بتوسيع الوظيفة

13زر Fn‏ ([Fn4‏]) (أزرار Fn)

14زر Fn‏ ([Fn5‏]) (أزرار Fn‏)

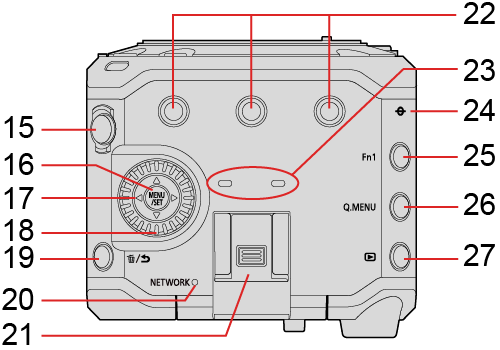

15زر تسجيل الفيديو (تسجيل مقاطع الفيديو)

16زر [MENU/SET‏] (عمليات إعداد الكاميرا، طرق تشغيل القائمة)

17أزرار المؤشر (عمليات إعداد الكاميرا)

18قرص التحكم (عمليات إعداد الكاميرا)

19زر [] (حذف) / زر [] (إلغاء)

20مصباح اتصال [NETWORK‏] (عرض المصباح / المؤشر)

يعرض حالة الشبكة.

21منصة التوصيل (غطاء منصة التوصيل)

احفظ غطاء منصة التوصيل بعيداً عن متناول الأطفال لمنع ابتلاعها.

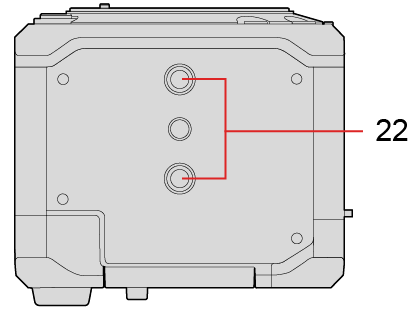

22قاعدة تثبيت الحامل ثلاثي القوائم

يمكنك تركيب حامل ثلاثي القوائم أو منصة أو قفص للكاميرا وما إلى ذلك.

قياس برغي التركيب هو 1‎/4-‎20 ‏UNC (طول البرغي هو 5.5 مم أو أقل)

إذا حاولت تركيب برغي أطول من 5.5 مم، فقد لا تتمكن من تثبيته بإحكام في مكانه أو قد يُتلف الكاميرا.

23ميكروفون ستريو

لا تسد الميكروفون بإصبعك. سيكون من الصعب تسجيل الصوت.

24[] (العلامة المرجعية لمسافة التسجيل)

25زر Fn‏ ([Fn1‏]) (أزرار Fn)

26زر [Q.MENU‏] (القائمة السريعة)

27زر [] (العرض) (إعادة عرض مقاطع الفيديو)

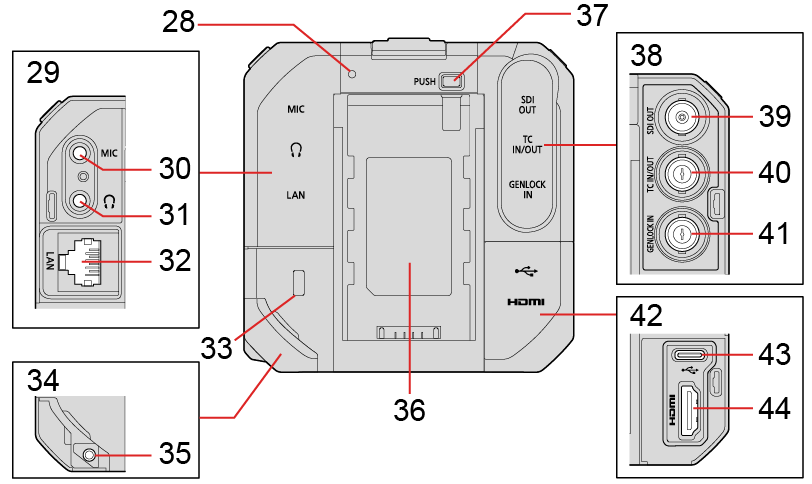

28مصباح التسجيل الخلفي (عرض المصباح / المؤشر)

يعمل هذا بنفس طريقة مصباح التسجيل الأمامي. يمكنك ضبط ما إذا كان سيتم جعل المصباح يضيء في شاشة القائمة بشكل منفصل عن مصباح التسجيل الأمامي. ([مؤشر التنبيه])

29غطاء طرف التوصيل AUDIO

30طرف التوصيل [MIC‏] (الميكروفونات الخارجية (اختيارية))

يستخدم هذا لتوصيل الميكروفون الخارجي.

31طرف توصيل سماعة الرأس (سماعات الرأس)

يستخدم هذا لتوصيل سماعات الرأس لمراقبة الصوت.

32طرف التوصيل [LAN‏]

الإمداد بالطاقة من مصدر طاقة PoE+‎. ‏(الإمداد بالطاقة من مصدر طاقة PoE+‎)

يمكنك التحكم في الكاميرا عن بُعد عن طريق الاتصال بكمبيوتر مثبت عليه برنامج “LUMIX Tether”.‏ ‏(التسجيل من خلال الربط‏)

يمكنك تشغيل الكاميرا عن بُعد عن طريق توصيلها باستخدام كبل LAN بنقطة الوصول اللاسلكية التي يتصل بها الهاتف الذكي المثبت عليه برنامج “LUMIX Tether”. ‏(الاتصال بهاتف ذكي (اتصال LAN سلكي))

يمكنك إجراء بث تدفقي مباشر لصور وصوت الكاميرا عبر الإنترنت عن طريق توصيل كمبيوتر مثبت عليه برنامج البث والكاميرا بموجّه. (13. وظيفة البث التدفقي)

33فتحة الأمان

يمكن أن يؤدي تركيب التجهيزات المضادة للسرقة إلى منع السرقة. نحن لسنا مسؤولين عن الأضرار التي قد تحدث نتيجة للسرقة.

34غطاء طرف التوصيل DC IN

احتفظ بغطاء طرف التوصيل DC IN بعيدًا عن متناول الأطفال للحيلولة دون ابتلاعه.

35جزء تركيب شريط تثبيت الكبل (تركيب شريط تثبيت الكبل)

36جزء تركيب البطارية

37زر تحرير البطارية

38غطاء طرف التوصيل BNC

39طرف التوصيل [SDI OUT‏] (توصيل الشاشة الخارجية)

يستخدم هذا لتوصيل الشاشات الخارجية وما إلى ذلك، ويُخرج إشارة SDI.

40طرف التوصيل [TC IN/OUT‏] (التحضيرات لمزامنة شفرة الوقت)

يتصل هذا بجهاز خارجي ويُدخل/يُخرج شِفرة الوقت.

41طرف التوصيل [GENLOCK IN‏] (إعدادات Genlock)

يتصل هذا بجهاز خارجي ويُدخل إشارة مزامنة.

42غطاء طرف التوصيل HDMI

43طرف التوصيل [USB‏]

يمكنك التحكم في الكاميرا عن بُعد عن طريق الاتصال بكمبيوتر مثبت عليه برنامج “LUMIX Tether”. ‏(التسجيل من خلال الربط‏)

استورد بيانات التصوير عن طريق التوصيل بجهاز كمبيوتر. (استيراد الصور إلى جهاز كمبيوتر)

44طرف التوصيل [HDMI‏] (النوع A) ‏(توصيل الشاشة الخارجية)

يتصل هذا بشاشة خارجية وما إلى ذلك ويُخرج إشارة فيديو.

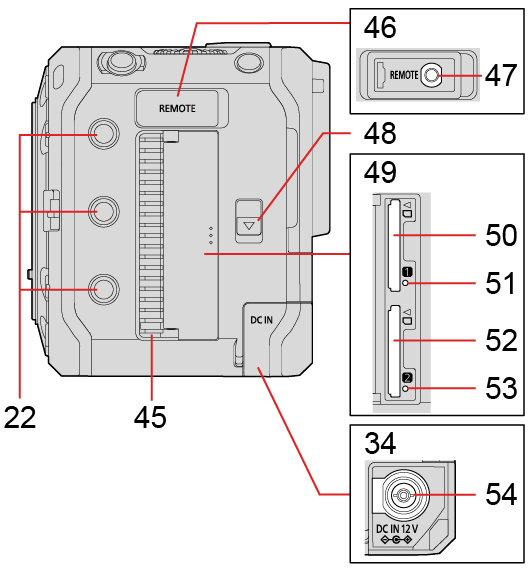

45مخرج المروحة

مخرج المروحة الخاص بمروحة التبريد. لا تسده عند استخدام الكاميرا.

46غطاء طرف التوصيل REMOTE

احتفظ بغطاء طرف التوصيل REMOTE بعيدًا عن متناول الأطفال للحيلولة دون ابتلاعه.

47طرف التوصيل [REMOTE‏] (استخدام وحدة تحكم عن بُعد)

يمكنك التحكم في جزء من الوظيفة عن بُعد عن طريق توصيل وحدة التحكم عن بُعد (متوفرة تجاريًا) بالكاميرا. (لا يمكن استخدام التحكم في الغالق عن بُعد من Panasonic‏ (DMW-RS2).)

48ذراع تحرير باب البطاقة

49باب البطاقة

50فتحة البطاقة 1 (إدخال البطاقات (اختيارية))

51مصباح الوصول للبطاقة 1

52فتحة البطاقة 2 (إدخال البطاقات (اختيارية))

53مصباح الوصول للبطاقة 2

54طرف التوصيل [DC IN 12 V‏] (الإمداد بالطاقة باستخدام مهايئ تيار متردد)

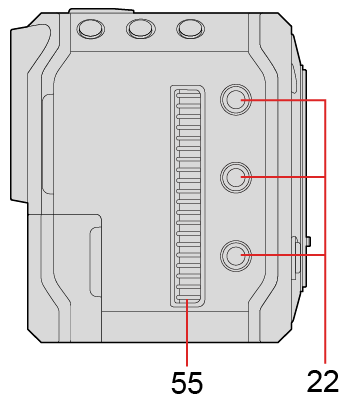

55مدخل المروحة

مدخل المروحة الخاص بمروحة التبريد. لا تسده عند استخدام الكاميرا.
