Nome delle parti

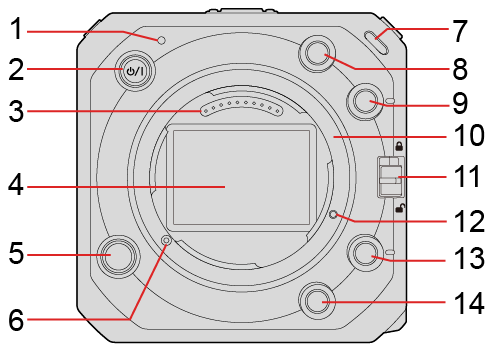

1Indicatore di stato (Visualizzazione lampada/indicatore)

Visualizza lo stato di accensione.

2[] Pulsante ON/OFF della fotocamera (Accensione della fotocamera)

3Punti di contatto

4Sensore

5Pulsante di sblocco dell’obiettivo

6Perno di blocco dell’obiettivo

7Spia tally anteriore (Visualizzazione lampada/indicatore)

Questo indicatore si illumina quando inizia la registrazione. Inoltre, lampeggia quando il tempo di registrazione disponibile del supporto di registrazione diventa breve. Quando non si desidera far illuminare la spia o quando si desidera modificare la luminosità, è possibile impostarla nella schermata del menu. ([Spia tally])

8Pulsante Fn ([Fn2]) (Pulsanti Fn)

9Pulsante Fn ([Fn3]) (Pulsanti Fn)

10Innesto

11Interruttore di blocco del funzionamento (Operazioni di impostazione della fotocamera)

12Foro a vite per l’espansione delle funzioni

13Pulsante Fn ([Fn4]) (Pulsanti Fn)

14Pulsante Fn ([Fn5]) (Pulsanti Fn)

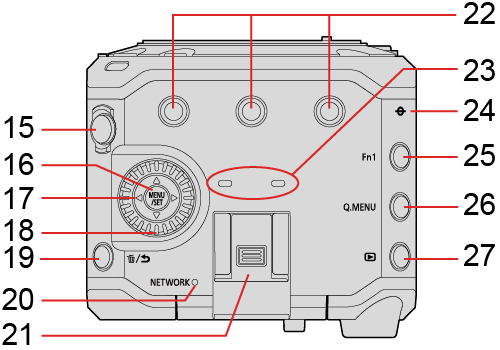

15Pulsante di registrazione video (Registrazione di video)

16Pulsante [MENU/SET] (Operazioni di impostazione della fotocamera, Metodi di utilizzo dei menu)

17Pulsanti cursore (Operazioni di impostazione della fotocamera)

18Selettore di controllo (Operazioni di impostazione della fotocamera)

19Pulsante[] (Elimina) / Pulsante [] (Annulla)

20Indicatore di connessione [NETWORK] (Visualizzazione lampada/indicatore)

Visualizza lo stato della rete.

21Attacco a slitta (coperchio dell’attacco a slitta)

Tenere il coperchio del contatto caldo fuori dalla portata dei bambini, per evitare che venga inghiottito.

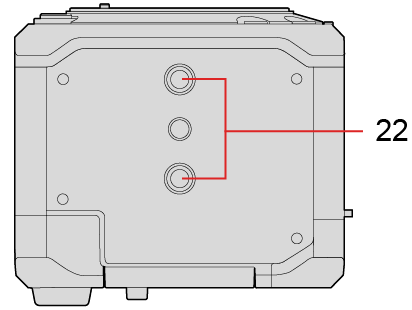

22Attacco treppiede

È possibile montare un treppiede, una piattaforma o una gabbia per fotocamera, e così via.

Il formato della vite di montaggio è 1/4-20 UNC (la lunghezza della vite è pari o inferiore a 5,5 mm)

Qualora si tenti di montare una vite più lunga di 5,5 mm, potrebbe non essere possibile fissarla in sede saldamente, o si potrebbe danneggiare la fotocamera.

23Microfono stereo

Non coprire il microfono con un dito. Sarà difficile registrare l’audio.

24[] (Segno di riferimento della distanza di registrazione)

25Pulsante Fn ([Fn1]) (Pulsanti Fn)

26Pulsante [Q.MENU] (Menu Rapido)

27Pulsante [] (Riproduzione) (Riproduzione di video)

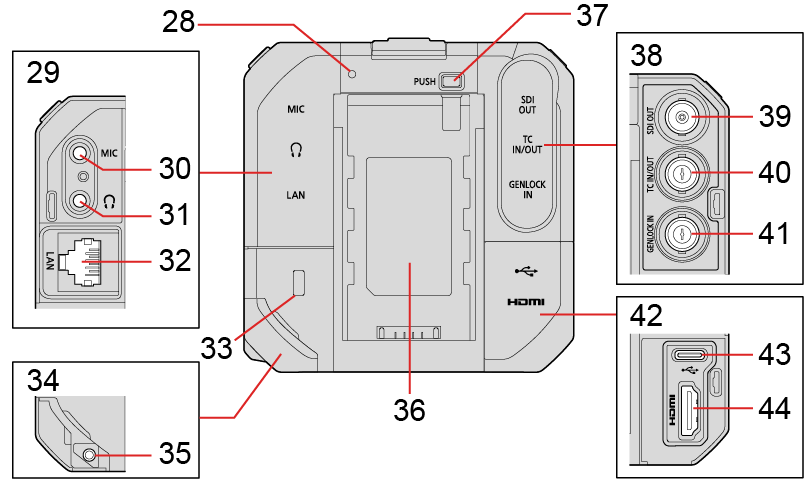

28Spia tally posteriore (Visualizzazione lampada/indicatore)

Funziona in modo analogo alla spia tally anteriore. È possibile impostare nella schermata del menu se far illuminare o meno la spia separatamente rispetto alla spia tally anteriore. ([Spia tally])

29Coperchio del terminale AUDIO

30Terminale [MIC] (Microfoni esterni (Opzionali))

Serve a collegare il microfono esterno.

31Terminale per cuffie (Cuffie)

Serve a collegare le cuffie per il monitoraggio audio.

32Terminale [LAN]

Erogazione di energia mediante alimentazione PoE+. (Erogazione di energia mediante alimentazione PoE+)

È possibile controllare la fotocamera in remoto collegandola a un PC su cui sia stato installato il software “LUMIX Tether”. (Registrazione con tethering)

È possibile far funzionare in remoto la fotocamera collegandola con un cavo LAN al punto di accesso wireless a cui è connesso lo smartphone su cui è installato il software “LUMIX Tether”. (Collegamento a uno smartphone (connessione LAN cablata))

È possibile inviare in streaming dal vivo le immagini e l’audio della fotocamera su internet collegandola a un PC su cui sia installato il software di streaming e collegando la fotocamera a un router. (13. Funzione di streaming)

33Fessura di sicurezza

Il montaggio di un’attrezzatura antifurto può contribuire a evitare i furti. Non ci assumiamo alcuna responsabilità per eventuali danni che potrebbero verificarsi in conseguenza di un furto.

34Coperchio del terminale DC IN

Tenere il coperchio del terminale DC IN fuori dalla portata dei bambini, per evitare che lo inghiottano.

35Parte di montaggio della fascetta fermacavi (Montaggio della fascetta fermacavi)

36Parte di montaggio della batteria

37Pulsante di sblocco della batteria

38Coperchio del terminale BNC

39Terminale [SDI OUT] (Collegamento del monitor esterno)

Serve a collegare monitor esterni, e così via, e invia in uscita un segnale SDI.

40Terminale [TC IN/OUT] (Preparazioni per sincronizzazione time code)

Serve a collegare un dispositivo esterno e riceve in ingresso o invia in uscita un time code (codice temporale).

41Terminale [GENLOCK IN] (Impostazioni genlock)

Serve a collegare un dispositivo esterno e riceve in ingresso un segnale di sincronizzazione.

42Coperchio del terminale HDMI

43Terminale [USB]

È possibile controllare la fotocamera a distanza collegandola a un PC su cui sia stato installato il software “LUMIX Tether”. (Registrazione con tethering)

Importare i dati delle riprese eseguendo il collegamento a un PC. (Importazione delle immagini su un PC)

44Terminale [HDMI] (Tipo A) (Collegamento del monitor esterno)

Serve a collegare un monitor esterno, e così via, e invia in uscita un segnale video.

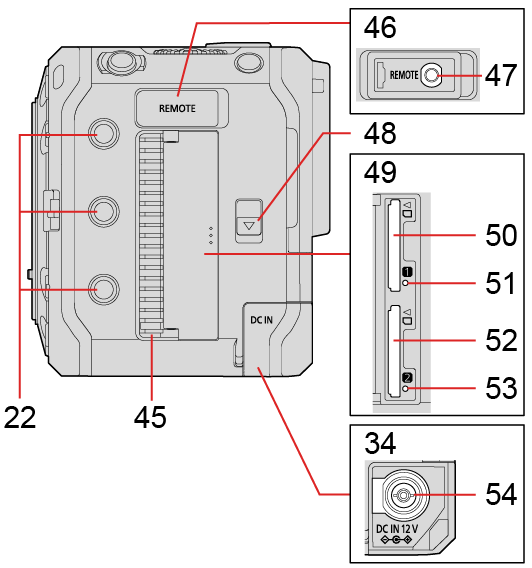

45Uscita ventola

L’uscita ventola per la ventola di raffreddamento. Non coprirla durante l’uso di questa fotocamera.

46Coperchio del terminale REMOTE

Tenere il coperchio del terminale REMOTE fuori dalla portata dei bambini, per evitare che lo inghiottano.

47Terminale [REMOTE] (Uso di un’unità telecomando)

È possibile controllare una parte della funzione a distanza mediante il collegamento dell’unità telecomando (disponibile in commercio) per la fotocamera. (Non è possibile utilizzare un comando a distanza otturatore (DMW-RS2).)

48Leva di rilascio dello sportellino della scheda

49Sportellino della scheda

50Slot scheda 1 (Inserimento di schede (opzionali))

51Spia accesso scheda 1

52Slot scheda 2 (Inserimento di schede (opzionali))

53Spia accesso scheda 2

54Terminale [DC IN 12 V] (Alimentazione mediante un adattatore CA)

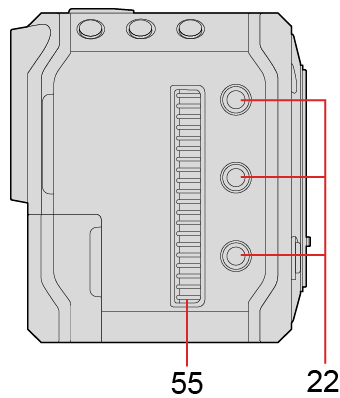

55Ingresso ventola

L’ingresso ventola per la ventola di raffreddamento. Non coprirlo durante l’uso di questa fotocamera.
