- 4. Aufnehmen von Videos
- Genlock-Einstellungen
- Leiten Sie ein Sync-Signal zu
Leiten Sie ein Sync-Signal zu

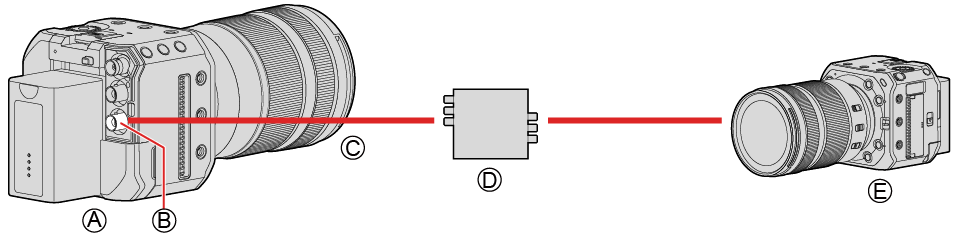

Kamera (Slave)
[GENLOCK IN]-Buchse
BNC-Kabel (im Fachhandel erhältlich)
Sync-Signalgenerator (Master)
Externes Gerät (Slave)
1Verbinden Sie den Sync-Signalgenerator und die Kamera über ein BNC-Kabel.
2Stellen Sie [Genlock Input] auf [ON] ein.
[MENU/SET]
[
] [
] [Genlock] [Genlock Input] [ON]
3Geben Sie ein Sync-Signal mit dem Sync-Signalgenerator aus.
Ein [
] wird auf der linken Seite des Bildschirms angezeigt, wenn die Kamera mit dem der [GENLOCK IN]-Buchse zugeleiteten externen Sync-Signal synchronisiert ist.
Kompatibles Referenzsignal
Das kompatible Referenzsignal richtet sich nach den folgenden Kameraeinstellungen.
[MENU/SET] [
] [
] [HDMI-/SDI-Verbindungen] [SDI-Ausgabe]
[MENU/SET] [
] [] [Ausgabe SDI-Aufz.] [Auflösung der SDI-Ausgabe]
(Die Posten, die eingestellt werden können, richten sich nach der Aufnahmebildrate der [Aufnahme-Qualität]. (Einstellen der Auflösung während der Aufnahme bei Ausgabe über SDI)
[Systemfrequenz]: [59.94Hz (NTSC)]
|
Kameraeinstellung |
Kompatibles Sync-Signal |
||
|
BBS |
Trilevel-Sync |
||
|
[SDI-Ausgabe] |
AUS |
480/59,94i |
1080/59,94i |
|
[Auflösung der SDI-Ausgabe] ([SDI-Ausgabe]: [ON]) |
1080p*1 |
||
|
1080i |
|||
|
1080PsF |
|||
|
720p |
720/59,94p |
||
[Systemfrequenz]: [50.00Hz (PAL)]
|
Kameraeinstellung |
Kompatibles Sync-Signal |
||
|
BBS |
Trilevel-Sync |
||
|
[SDI-Ausgabe] |
AUS |
576/50,00i |
1080/50,00i |
|
[Auflösung der SDI-Ausgabe] ([SDI-Ausgabe]: [ON]) |
1080p*2 |
||
|
1080i |
|||
|
1080PsF |
|||
|
720p |
720/50,00p |
||
*1Bei Einstellung der Aufnahmebildrate auf 29,97p in [Aufnahme-Qualität] gibt es kein kompatibles Trilevel-Sync-Signal.
*2Bei Einstellung der Aufnahmebildrate auf 25,00p in [Aufnahme-Qualität] gibt es kein kompatibles Trilevel-Sync-Signal.
