DC-BS1H

Nombres de las partes

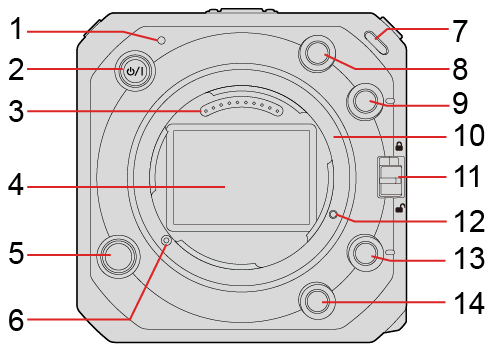

Parte frontal

img_kakubu_03



1Indicador de estado (Visualización de luz/indicador)

Muestra el estado de la alimentación.

2[b_icon_power] Botón ON/OFF de la cámara (Encendido de la cámara)

3Puntos de contacto

4Sensor

5Botón de liberación del objetivo

6Pin de bloqueo del objetivo

7Luz indicadora frontal (Visualización de luz/indicador)

Se iluminará cuando se inicie la grabación. También parpadeará cuando se acorte el tiempo de grabación disponible del medio de grabación. Si no desea que se ilumine la luz o desea cambiar el brillo, puede ajustarlo en la pantalla del menú. ([Luz indicadora])

8Botón Fn ([Fn2]) (Botones Fn)

9Botón Fn ([Fn3]) (Botones Fn)

10Montura

11Interruptor de bloqueo de funcionamiento (Operaciones de configuración de la cámara)

12Orificio roscado para la ampliación de funciones

13Botón Fn ([Fn4]) (Botones Fn)

14Botón Fn ([Fn5]) (Botones Fn)

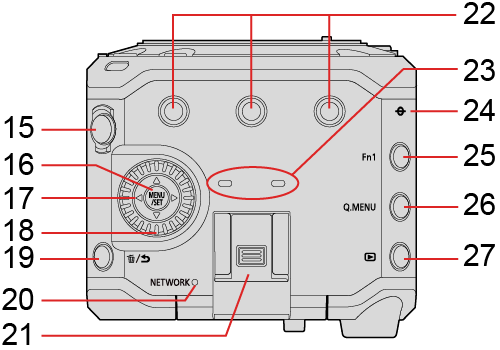

Parte superior

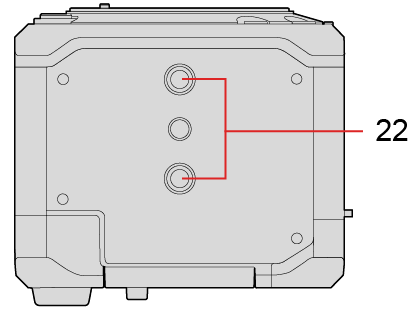

Parte inferior

img_kakubu_01

img_kakubu_02



15Botón de grabación de vídeo (Grabación de vídeos)

16Botón [MENU/SET] (Operaciones de configuración de la cámara, Métodos de operación del menú)

17Botones del cursor (Operaciones de configuración de la cámara)

18Disco de control (Operaciones de configuración de la cámara)

19Botón [b_icon_delete] (Eliminar) / Botón [b_icon_return] (Cancelar)

20Luz de conexión [NETWORK] (Visualización de luz/indicador)

Muestra el estado de la red.

21Zapata caliente (cubierta de la zapata caliente)

Guarde la cubierta de la zapata de contacto fuera del alcance de los niños para evitar que éstos la traguen.

22Montura del trípode

Puede montar un trípode, una plataforma o una jaula para la cámara, etc.

El tamaño de la rosca de montaje es de 1/4-20 UNC. (la longitud del tornillos debe ser igual o inferior a 5,5 mm (0,22 pulg.))

Si intenta montar un tornillo de más de 5,5 mm (0,22 pulg.), quizá no pueda fijarlo con seguridad en su lugar o podría dañar la cámara.

23Micrófono estéreo

No bloquee el micrófono con el dedo. Será difícil grabar el audio.

24[b_icon_referencemark] (marca de referencia de la distancia de grabación)

25Botón Fn ([Fn1]) (Botones Fn)

26Botón [Q.MENU] (Menú rápido)

27Botón [b_icon_play] (Reproducción) (Reproducción de vídeos)

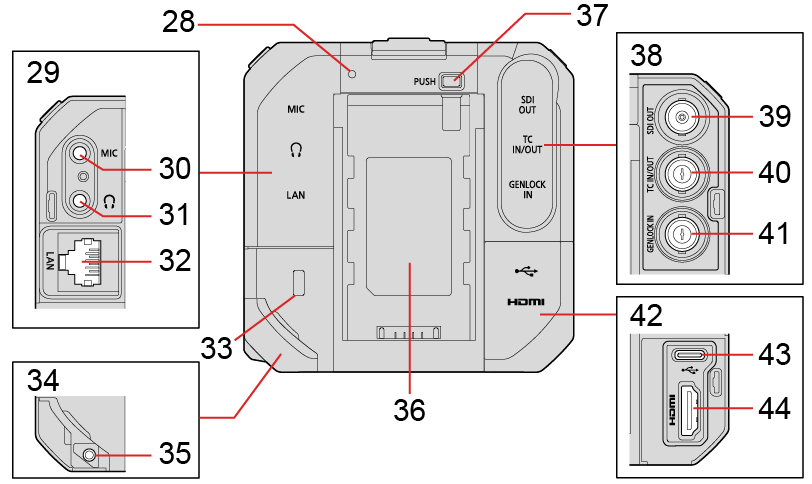

Parte trasera

img_kakubu_04



28Luz indicadora trasera (Visualización de luz/indicador)

Funciona igual que la luz indicadora delantera. Puede ajustar si la luz se enciende en la pantalla del menú por separado de la luz indicadora delantera. ([Luz indicadora])

29Tapa de terminal AUDIO

30Terminal [MIC] (Micrófonos externos (opcionales))

Aquí se conecta el micrófono externo.

31Terminal de auriculares (Auriculares)

Aquí se conectan los auriculares para la monitorización de audio.

32Terminal [LAN]

Alimentación desde una fuente de alimentación PoE+. (Alimentación desde una fuente de alimentación PoE+)

Para controlar la cámara de manera remota, puede conectarla a un PC que tenga instalado el software “LUMIX Tether”. (Grabación simultánea)

Para operar la cámara de forma remota, puede conectarla con un cable LAN al punto de acceso inalámbrico al que esté conectado el teléfono inteligente en el que se ha instalado el software “LUMIX Tether”. (Conexión con un teléfono inteligente (conexión LAN por cable))

Podrá transmitir en directo las imágenes y el audio de la cámara a través de Internet mediante la conexión de un PC que tenga instalado software de streaming y la cámara a un router (13. Función de Streaming).

33Ranura de seguridad

La instalación del cable antirrobo previene el robo. No nos hacemos responsables de los daños que se puedan derivar del robo.

34Tapa de terminal DC IN

Guarde la tapa del terminal DC IN fuera del alcance de los niños para evitar que se la traguen.

35Pieza de conexión de la banda de bloqueo del cable (Montaje de la banda de bloqueo del cable)

36Pieza de conexión de la batería

37Botón de liberación de la batería

38Tapa del terminal BNC

39Terminal [SDI OUT] (Conexión del monitor externo)

Aquí se conecta un monitor externo, etc.; se transmite una señal SDI.

40Terminal [TC IN/OUT] (Preparativos para la sincronización del código de tiempo)

Aquí se conecta un dispositivo externo; se introduce/transmite un código de tiempo.

41Terminal [GENLOCK IN] (Ajustes de Genlock)

Aquí se conecta un dispositivo externo; se transmite una señal de sincronización.

42Tapa de terminal HDMI

43Terminal [USB]

Para controlar la cámara de manera remota, puede conectarla a un PC que tenga instalado el software “LUMIX Tether”. (Grabación simultánea)

Conecte un PC para importar los datos de los disparos. (Importación de imágenes a un ordenador)

44Terminal [HDMI] (Tipo A) (Conexión del monitor externo)

Aquí se conecta un terminal externo, etc.; se transmite una señal de vídeo.

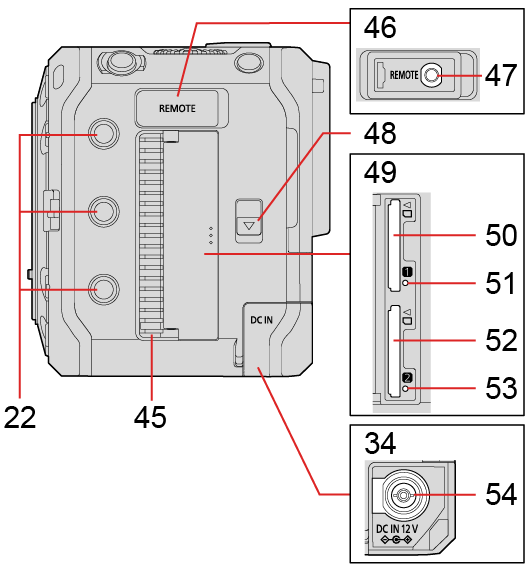

Lado derecho

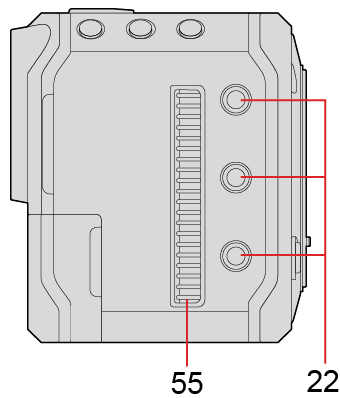

Lado izquierdo

img_kakubu_05

img_kakubu_06



45Salida del ventilador

Salida para el ventilador de refrigeración. No la bloquee cuando utilice la cámara.

46Tapa de terminal REMOTE

Guarde la tapa del terminal REMOTE fuera del alcance de los niños para evitar que se la traguen.

47Terminal [REMOTE] (Uso de una unidad de control remoto)

Para controlar parte de las funciones de manera remota, puede conectar a la cámara la unidad de control remoto (disponible en el mercado). (No se puede utilizar un obturador remoto de Panasonic (DMW-RS2)).

48Palanca de liberación de la puerta de la tarjeta

49Puerta de la tarjeta

50Ranura de tarjeta 1 (Inserción de tarjetas (Opcional))

51Luz de acceso a la tarjeta 1

52Ranura de tarjeta 2 (Inserción de tarjetas (Opcional))

53Luz de acceso a la tarjeta 2

54Terminal [DC IN 12 V] (Alimentación con un adaptador de CA)

55Entrada del ventilador

Entrada para el ventilador de refrigeración. No la bloquee cuando utilice la cámara.
