DC-BS1H

Entrée d’un signal de synchronisation

img_ch4_03

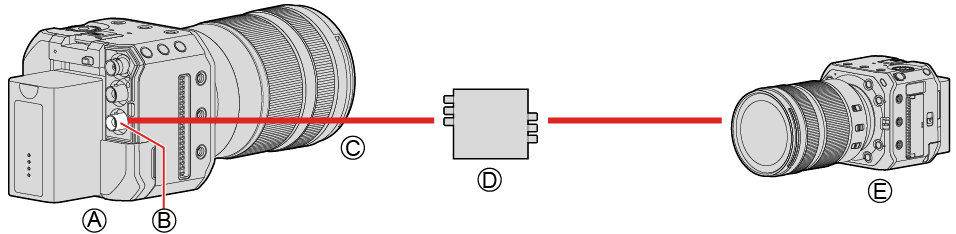

maru_alphabet_aAppareil photo (esclave)

maru_alphabet_bBorne [GENLOCK IN]

maru_alphabet_cCâble BNC (disponible dans le commerce)

maru_alphabet_dGénérateur de signaux de synchronisation (maître)

maru_alphabet_eDispositif externe (esclave)



1Raccordez le générateur de signaux de synchronisation et l’appareil photo à l’aide d’un câble BNC.

2Réglez [Entrée Genlock] sur [ON].

[MENU/SET] arrow_menu [menuicon_video] arrow_menu [menuicon_imageformat] arrow_menu [Genlock] arrow_menu [Entrée Genlock] arrow_menu [ON]

sc_cap_video_genlock



3Émettez un signal de synchronisation avec le générateur de signaux de synchronisation.

Une [icon_genlock_douki] s’affiche sur le côté gauche de l’écran lorsque l’appareil photo et l’entrée du signal de synchronisation externe de la borne [GENLOCK IN] sont synchronisés.



Signal de référence compatible

Le signal de référence compatible diffère en fonction des réglages de l’appareil photo suivants.

[MENU/SET] arrow_menu [menuicon_setup] arrow_menu [menuicon_in_out] arrow_menu [Connexions HDMI/SDI] arrow_menu [Sortie SDI]

[MENU/SET] arrow_menu [menuicon_custom] arrow_menu [menuicon_in_out] arrow_menu [Sortie enr. SDI] arrow_menu [Résolution de sortie SDI]

(Les éléments réglables varient en fonction de la fréquence d’images d’enregistrement de [Qualité enr.]. (Réglage de la résolution pendant l’enregistrement lors de la sortie via SDI))



[Fréquence du système] : [59.94Hz (NTSC)]

Réglage de l’appareil photo

Signal de synchronisation compatible

BBS

Synchronisation à trois niveaux

[Sortie SDI]

NON

480/59,94i

1080/59,94i

[Résolution de sortie SDI]

([Sortie SDI] : [ON])

1080p*1

1080i

1080PsF

720p

720/59,94p



[Fréquence du système] : [50.00Hz (PAL)]

Réglage de l’appareil photo

Signal de synchronisation compatible

BBS

Synchronisation à trois niveaux

[Sortie SDI]

NON

576/50,00i

1080/50,00i

[Résolution de sortie SDI]

([Sortie SDI] : [ON])

1080p*2

1080i

1080PsF

720p

720/50,00p

*1Lorsque la fréquence d’image d’enregistrement est réglée sur 29,97p de [Qualité enr.], il n’y a aucun signal de synchronisation à trois niveaux compatible.

*2Lorsque la fréquence d’image d’enregistrement est réglée sur 25,00p de [Qualité enr.], il n’y a aucun signal de synchronisation à trois niveaux compatible.
