Ввод сигнала синхронизации

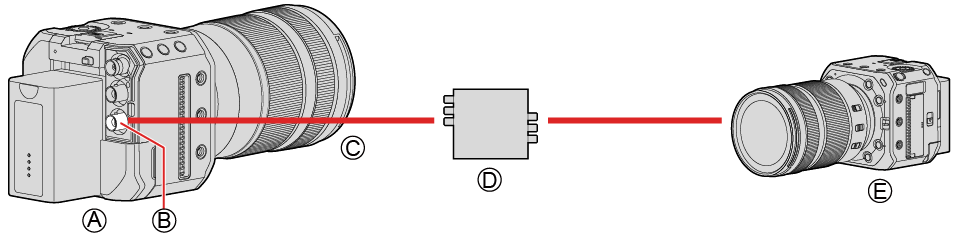

Фотокамера (подчиненное устройство)

Разъем [GENLOCK IN]

Кабель BNC (имеется в продаже)

Генератор сигнала синхронизации (ведущее устройство)

Внешнее устройство (подчиненное устройство)



1Подключите фотокамеру к генератору сигнала синхронизации с помощью кабеля BNC.

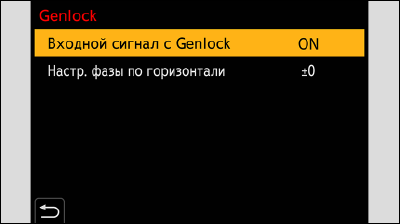

2Установите для настройки [Входной сигнал с Genlock] значение [ON].

[MENU/SET] [] [] [Genlock] [Входной сигнал с Genlock] [ON]



3Подайте сигнал синхронизации с помощью генератора сигнала.

Если фотокамера и внешний сигнал синхронизации, подаваемый на разъем [GENLOCK IN], синхронизированы, то в левой части экрана отображается [].



Совместимый опорный сигнал

Совместимый опорный сигнал зависит от следующих настроек фотокамеры.

[MENU/SET] [] [] [Подключения HDMI/SDI] [Вывод SDI]

[MENU/SET] [] [] [Выход SDI Rec] [Выходное разрешение SDI]

(Доступные настройки зависят от частоты кадров при записи в разделе [Кач-во зап.]. (Установка разрешения во время записи при выводе через SDI))



[Системная частота]: [59.94Hz (NTSC)]



[Системная частота]: [50.00Hz (PAL)]

*1При установке частоты кадров при записи 29,97p в разделе [Кач-во зап.] совместимый трехуровневый сигнал синхронизации отсутствует.

*2При установке частоты кадров при записи 25,00p в разделе [Кач-во зап.] совместимый трехуровневый сигнал синхронизации отсутствует.
