DC-BS1H

Синхронизация временного кода фотокамеры с временным кодом внешнего устройства (ввод сигнала временного кода)

Начальное значение временного кода фотокамеры синхронизируется в соответствии с сигналом временного кода внешнего устройства.

Предварительно измените [Системная частота] ([Системная частота]), [Кач-во зап.] ([Кач-во зап.]) и [Режим врем. кода] ([Режим врем. кода]) в соответствии с внешним устройством.

1Подготовка к синхронизации временного кода. (Подготовка к синхронизации временного кода)

2Установите для настройки [Синхронизация тайм-кода] значение [TC IN].

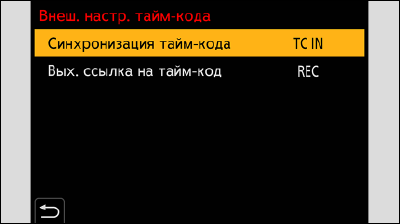

[MENU/SET] arrow_menu [menuicon_video] arrow_menu [menuicon_imageformat] arrow_menu [Временной код] arrow_menu [Внеш. настр. тайм-кода] arrow_menu [Синхронизация тайм-кода] arrow_menu [TC IN]

sc_cap_video_tc_external_tcin



3Настройте вывод сигнала временного кода на внешнем устройстве.

Установите для способа отсчета временного кода внешнего устройства режим FREE RUN и выведите сигнал.

При синхронизации с временным кодом внешнего устройства фотокамера находится в подчиненном состоянии, а отображаемый на экране значок [icon_timecord] временного кода меняется на [icon_timecord b].



Сохранение, снятие и восстановление подчиненного состояния

Даже после отсоединения кабеля BNC фотокамера остается в подчиненном состоянии.

Для вывода фотокамеры из подчиненного состояния выполните одну из следующих операций.

–Нажмите кнопку включения/выключения фотокамеры

–Включите режим записи

–Измените [Системная частота]

–Установите [Измен. част. кадров]

–Переключите [Кач-во зап.] между 47,95p/23,98p и другой частотой кадров при записи

–Измените следующие настройки [Временной код]
[Прямой подсчет], [Знач. временного кода], [Режим врем. кода], [Синхронизация тайм-кода]

Чтобы восстановить подчиненное состояние, снова подключите кабель BNC к внешнему устройству при указанных ниже настройках.

Ввод сигнала временного кода можно выполнить простым подключением.

–[Прямой подсчет] ([Временной код]): [FREE RUN]

–[Синхронизация тайм-кода] ([Внеш. настр. тайм-кода] в разделе [Временной код]): [TC IN]
